15.6inch HDMI LCD
| SKU | 产品 |
|---|---|
| 18188 | 15.6inch HDMI LCD |

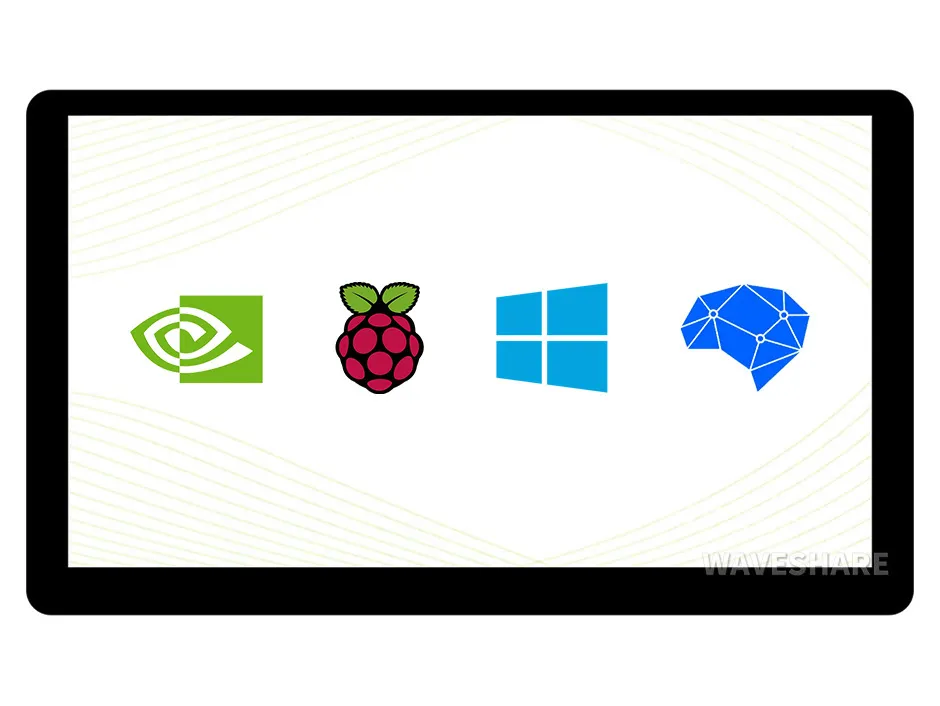

产品概述
本产品是通用 HDMI 显示屏，1920×1080 分辨率，带钢化玻璃电容触摸面板。支持树莓派，也可以当成计算机显示器。
产品特点
- 15.6 寸 IPS 屏，1920×1080 分辨率
- 10 点电容式触摸控制，钢化玻璃电容触摸面板，硬度达 6H
- 配合 Raspberry Pi 使用时，支持 Raspberry Pi OS / Ubuntu / Kali 和 Retropie
- 作为计算机显示器使用时，支持 Windows 11 / 10 / 8.1 / 8 / 7
- 支持多国语言 OSD 菜单（可用于电源控制，调节亮度/对比度等）
- 带 3.5 mm 音频接口，支持 HDMI 音频输出
按键功能说明
- Power: 背光电源按钮。开关背光电源，长时间不使用显示屏时，可通过该按钮关闭背光，以降低功耗
- Menu: 菜单按钮。按下该按键可打开 OSD 菜单，在菜单操作过程中，该按键也可用作确认键
- Up/Left: 方向键
- Down/Right: 方向键
- Exit: 退出键
屏幕安装参考说明
屏幕的液晶和触摸板之间使用的是双面胶粘合的方式，为防止在某些特殊情况下（如屏幕倾斜安装时）会出现液晶和触摸板剥离的情况，屏幕在安装的过程中需要考虑给 LCD 做支撑，以下给出参考示例。
注意
以下用到的组装材料不包含在出货的套件中！！此处只是作为安装参考以及用料参考

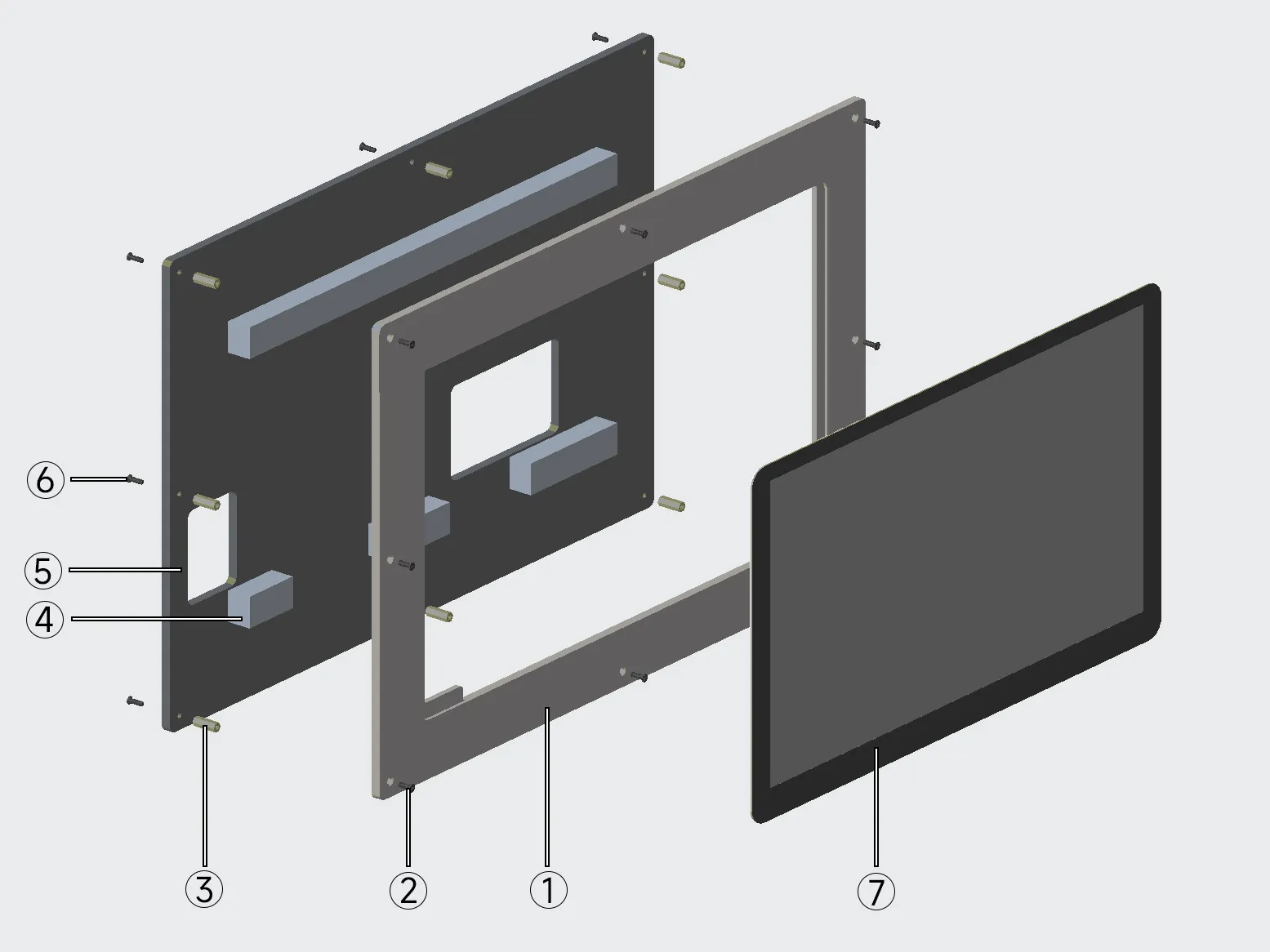

参考示意图
部件名称：
- 设备壳体（建议采用铝板，也可以采用亚克力板材，若材料为亚克力板材，可做如图所示的台阶，也可以拆分为两件）
- 沉头机牙螺丝
- 铜柱
- 背胶海绵
- 底板（若为亚克力板，建议厚度 5 mm 及以上）
- 圆头机牙螺丝
- HDMI LCD
装配说明
- 将铜柱 ③ 通过沉头螺丝 ② 固定在设备壳体 ① 的背面，再将 HDMI LCD ⑦ 嵌入设备壳体 ① 并粘结牢固，壳体 ① 建议做成如图所示的台阶，使 TP 的盖板嵌入式壳体与壳体顶面持平
- 将厚度合适的背胶海绵 ④ 贴在亚克力板 ⑤ 上，注意贴的位置要避开 PCB 板，最后通过圆头螺丝 ⑥ 固定在铜柱 ③ 上，装配完毕后要确保海绵完全贴合液晶屏的背面。
- 底板上需要开孔避开 PCB 板上的元器件，方便接口与设备进行连接。
注意
液晶屏显示面不能朝向地面方向平行安装，否则会在重力的作用下脱落。另外，需要倾斜安装时，液晶屏背面同水平方向至少保持小于 75 度夹角以下
