搭配 树莓派 使用

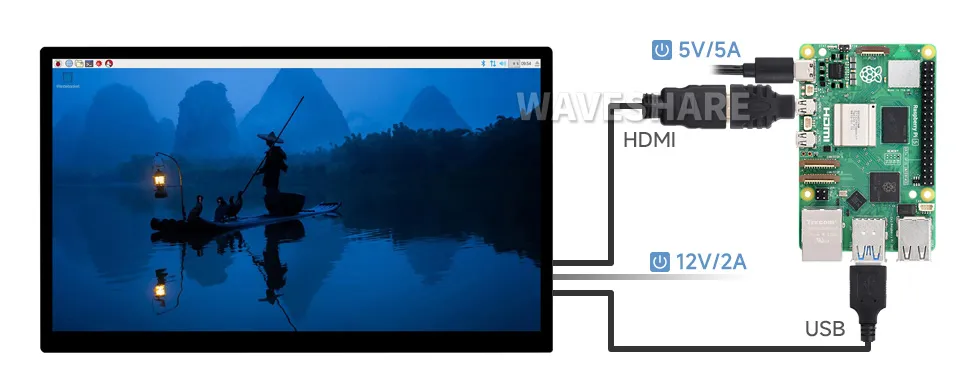

硬件连接​

1. 连接12V 2A电源适配器到屏幕的DC电源接口
1. 将Touch接口连接到树莓派的USB接口
2. 将HDMI接口连接到树莓派HDMI接口

18

软件设置​

用于树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。

800x480-DSI-LCD-0

  • 2. 镜像烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。

    hdmi_group=2
    hdmi_mode=82
    hdmi_cvt 1920 1080 60 6 0 0 0

  • 3. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可以进入显示，系统启动后可以正常触摸。

显示旋转​

Bookworm系统​

GUI 界面旋转​

  • 1.打开"Screen Configuration"应用程序；

DSI-LCD-Bookworm-Rotate-01

  • 2.依次点击菜单"Screen"->"HDMI-A-1"->"Touchscreen" ，勾选"Waveshare Waveshare"

7

  • 3.依次进入"Screen"->"HDMI-A-1"->"Orientation"，选择所需的旋转方向，并点击 Apply 应用设置，即可完成显示与触摸方向的同步旋转。

7

注意：仅 Bookworm 系统支持此方法实现“显示+触摸”同步旋转。Bullseye 及更早版本需分别设置显示与触摸旋转。

lite版本显示旋转（无桌面环境）​

编辑启动命令行文件：

sudo nano /boot/firmware/cmdline.txt

在cmdline.txt文件开头添加以下参数（需修改为屏幕实际分辨率） ：

video=HDMI-A-1:400x1280M@60,rotate=90

可替换为：

  • rotate=90：顺时针旋转90°
  • rotate=180：旋转180°
  • rotate=270：逆时针旋转90°

注意：HDMI 与其他接口（如 DPI、DSI）共享旋转设置，无法分别单独设置。

Bullseye/Buster系统​

GUI 界面旋转​

  • 1.打开"Screen Configuration"应用程序；

DSI-LCD-Bullseye-Rotate-02

  • 2.依次点击菜单"Screen"->"HDMI-A-1"->"Orientation"，选择所需的旋转角度，并点击 Apply 应用设置。

DSI-LCD-Bullseye-Rotate-03

lite版本显示旋转​

  • 1.需要修改/boot/cmdline.txt文件：

    sudo nano /boot/cmdline.txt

  • 2.在cmdline.txt文件开头添加以下参数（需修改为屏幕实际分辨率） ：

    video=HDMI-A-1:400x1280M@60,rotate=90

可替换为：

  • rotate=90：顺时针旋转90°
  • rotate=180：旋转180°
  • rotate=270：逆时针旋转90°

注意：HDMI 与其他接口（如 DPI、DSI）共享旋转设置，无法分别单独设置。

  • 3.保存并重新启动

    sudo reboot

Stretch/Jessie系统​

对于较旧系统（不使用 vc4-kms-v3d 或 vc4-fkms-v3d 驱动），请按以下方式设置：

  • 1.编辑 config.txt 文件：

    sudo nano /boot/config.txt

  • 2. 在文件末尾加入语句：

    display_rotate=1 #1：90；2: 180； 3: 270

  • 3. 保存后重启树莓派即可

    sudo reboot

触摸屏旋转设置​

部分屏幕可通过长按背面的 Rotate Touch 按键来旋转触摸方向，每次长按可切换一次方向。

7

Bookworm 系统（命令行方式）​

如果使用图形界面进行旋转，可以在屏幕布局编辑器窗口中勾选“Touchscreen”来同步触摸旋转。屏幕旋转方法请参考前面的介绍。命令行旋转方法请参考以下文字：
1. 创建 udev 规则文件：

sudo nano /etc/udev/rules.d/99-waveshare-touch.rules

2. 添加所需旋转角度对应的内容（根据需要取消注释）：

#90°：
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"

#180°：
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"

#270°：
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"

3. 保存并重启

sudo reboot

Bullseye/Buster 系统​

1. 安装libinput

sudo apt-get install xserver-xorg-input-libinput

  • 如果你安装的是Ubuntu系统，或者是Jetson Nano。安装指令为

    sudo apt install xserver-xorg-input-synaptics

2. 在/etc/X11/下创建xorg.conf.d目录 (如果该目录已存在，这直接进行第3步)

sudo mkdir /etc/X11/xorg.conf.d

3. 复制40-libinput-conf 文件到刚刚创建的目录下

sudo cp /usr/share/X11/xorg.conf.d/40-libinput.conf /etc/X11/xorg.conf.d/

4. 编辑该文件

sudo nano /etc/X11/xorg.conf.d/40-libinput.conf
#找到 touchscreen的部分，在里面添加对应的旋转角度指令，然后保存即可
#90°Right触摸旋转：
Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"
#180° Inverted触摸旋转：
#Option "CalibrationMatrix" "-1 0 1 0 -1 1 0 0 1"
#270° Left旋转：
#Option "CalibrationMatrix" "0 -1 1 1 0 0 0 0 1"
类似下图位置：

Touch roate

5. 重启树莓派

sudo reboot

完成以上步骤后触摸将会进行旋转。

使用触摸屏虚拟键盘​

从 Raspberry Pi OS Bookworm 版本开始，系统默认集成了 Squeekboard 屏幕键盘。
当连接触摸显示屏时，在可以输入文字的情况下，屏幕键盘会自动显示；而在无法输入文字的情况下，它会自动隐藏。
对于不支持自动检测文字输入的应用程序，可以使用任务栏最右侧的键盘图标手动显示或隐藏屏幕键盘。

DSI-Touch-Bookworm-Keyboard-01

你也可以通过“Raspberry Pi Configuration”中的“Display”选项栏目，或通过 raspi-config 中的“Display”部分，来设置屏幕键盘的显示或隐藏。

DSI-Touch-Bookworm-Keyboard-02

  • 提示：

在 Raspberry Pi OS 的 Bookworm 之前的版本中，请使用 matchbox-keyboard。如果你使用的是 wayfire 桌面合成器，请使用 wvkbd。

触摸模式选择​

Bookworm系统支持两种触控模式，可在 Screen Configuration > Touchscreen 菜单中切换：

DSI-Touch-Bookworm-Keyboard-03

  • 1.Mouse Emulation（默认）

    单击 = 鼠标左键功能
    长按 = 鼠标右键功能
    支持双击
    不支持滑动页面和多点触摸功能

注：此模式适合需要鼠标操作的场景，如双击打开文件管理器，长按实现右键功能。

  • 2.Multitouch

    支持多点触摸功能
    支持滑动页面
    不支持双击和长按右键功能

注：此模式适合触控优化场景，如网页浏览、滚动列表。
