2.23inch OLED HAT 产品说明
提供树莓派、STM32、Arduino示例程序，并实现常用屏幕操作功能：画点、画线、画矩形、画圆，可以控制它们的大小、宽度、填充，可以显示字符串。
| SKU | 产品 |
|---|---|
| 待补 | 2.23inch OLED HAT |
产品参数
- 驱动芯片： SSD1305
- 支持接口： I2C、SPI、OLED
- 分辨率： 128*32
- 显示尺寸： 2.23inch
- 像素大小： 0.41 x 0.39（mm）
- 显示颜色： 白色
- 工作电压： 3.3V
- 工作温度：-40~70℃
功能引脚
| 功能引脚 | 描述 |
|---|---|
| VCC | 电源正 |
| GND | 电源地 |
| DIN | 数据输入 |
| CLK | 时钟输入 |
| CS | 片选（低有效） |
| DC | 寄存器/数据选择 |
| RST | 复位（低有效） |
硬件配置

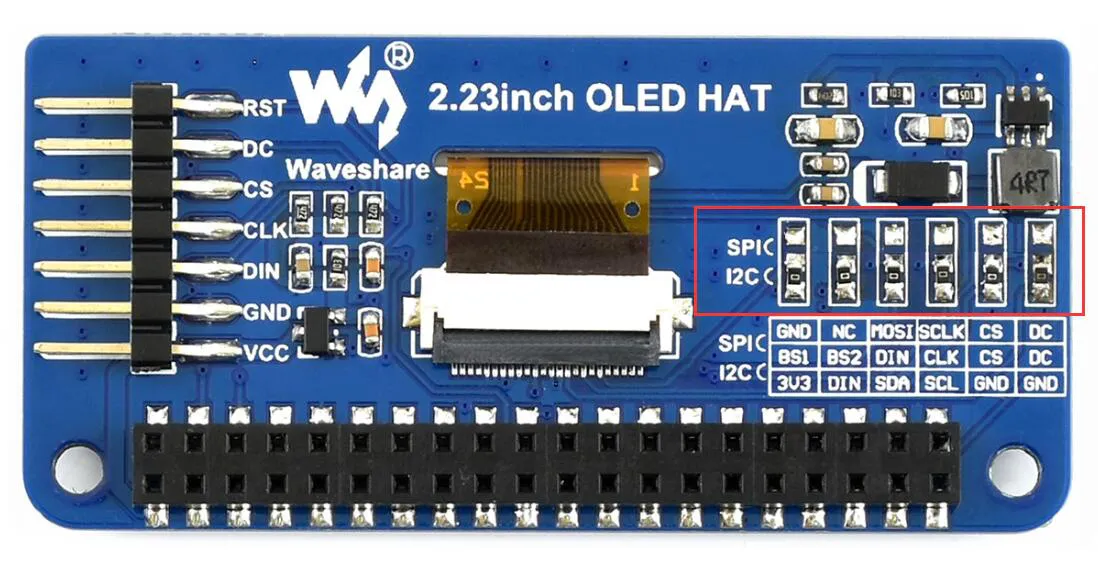

模块出厂默认使用SPI通信模式， 即BS1，BS2，DIN，CLK，CS，DS默认将0R电阻接上方两个焊盘。如上图所示的焊接方式，则是选择I2C的通信方式，具体硬件连接见下表：
注：上图为硬件上的焊接， 下表为实际的硬件连接
| 通信方式 | BS1 | BS2 | DIN | CLK | CS | DC |
|---|---|---|---|---|---|---|
| SPI | GND | NC | MOSI | SCLK | CS | DC |
| I2C | 3V3 | DIN | SDA | SCL | GND | GND |

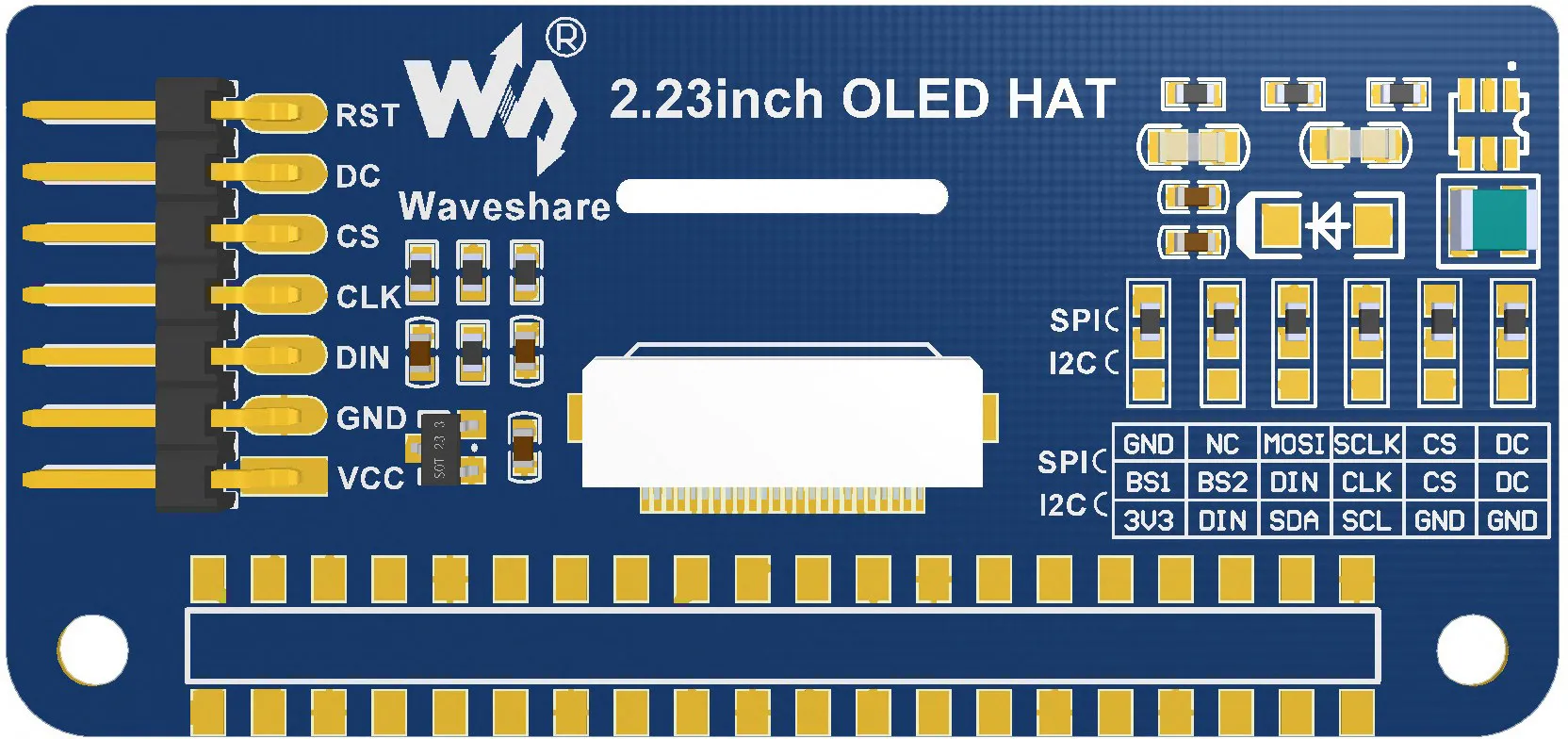

- I2C通信，硬件修改如下：
工作原理：
-
SSD1305是一款13264像素的OLED控制器，但该OLED只有12832个像素点，所以该屏只用到了SSD1305缓存区的前一部分；
-
该OLED支持8bit 8080并行、SPI和I2C等通信方式，但考虑到该模块的尺寸，以及节省微控制器宝贵的IO资源，故舍弃了8bit 8080并行方式，支持I2C与SPI的通信方式。
通信协议介绍
I2C介绍

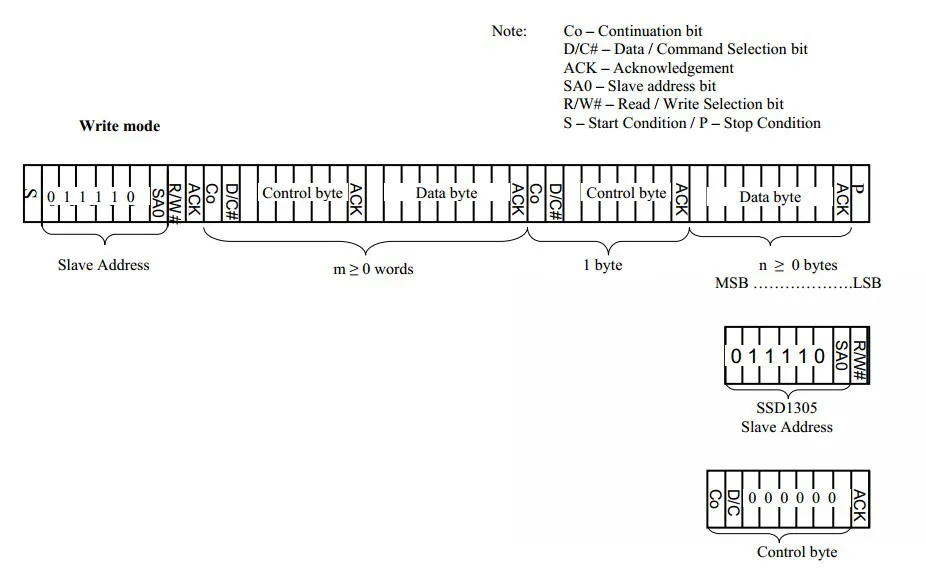

- 在I2C通信时，先发送一个7bit的从设备地址+1bit的读写位，等待设备的响应。
- 在从设备应答后，接着发送一个控制字节，该字节决定了后面发送的字节是命令还是数据，然后再等待从设备应答。
- 在从设备再次应答之后，若发送命令，则只发送一字节的命令。若发送数据，可以只发送一个字节，也可以多个字节的数据连着发送，视情况而定。
- 详见Datasheet Page22 Figure 8-6。
SPI介绍

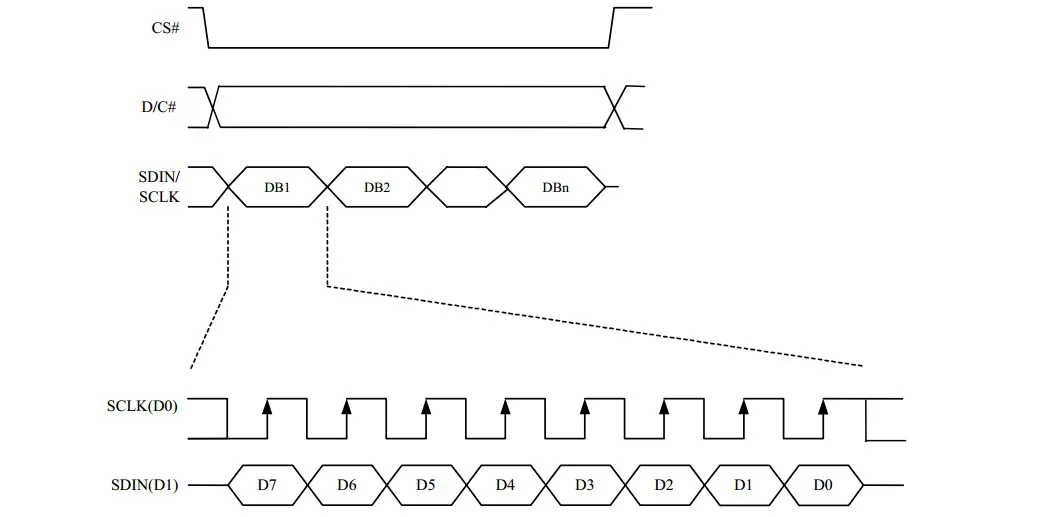

- 如上图所示，SDIN 上的数据按 MSB 在前 LSB 在后为次序在每个 SCLK 的上升沿到来时被移入一个 8-bit 移位寄 存器。
- D/C#在每第 8 个时钟被采样，并且移位寄存器里的数据被写入图形显示内存（GDDRAM） 或者命令寄存器，在同样的计数时钟下。
- 在串行模式下，仅允许写操作。 在 4-wireSPI 模式下的写操作过程。
- 详见Datasheet Page21 Figure 8-5。
