搭配 Arduino 使用
硬件配置
该例程使用的开发板为：UNO PLUS
IIC连接方式
| 功能引脚 | 开发板 |
|---|---|
| VCC | 3V3 |
| GND | GND |
| DIN | SDA/D14 |
| CLK | SCL/D15 |
SPI连接方式
| 功能引脚 | 开发板 |
|---|---|
| VCC | 3V3 |
| GND | GND |
| DIN | D11 (MOSI) |
| CLK | D13 (SCK) |
| CS | D10 |
| DC | D8 |
| RST | D9 |
软件配置
安装编译软件（Windows教程）
运行程序
- 正常显示
- 在我们提供的资料里面下载程序，并解压，再进入2.23inch-OLED-HAT-Code\Without scrolling\Arduino\SPI\oled目录下
双击打开oled.ino文件。

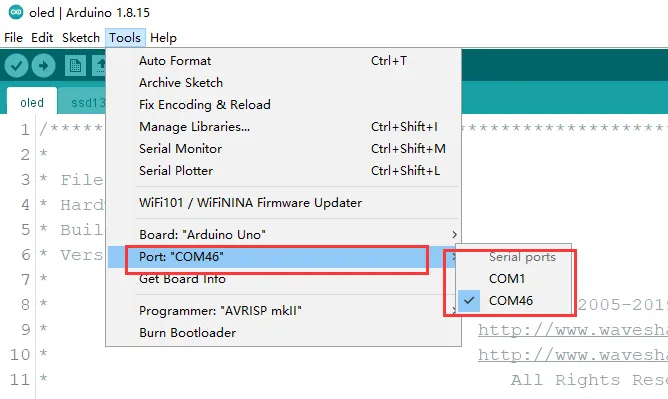

选择你的开发板，跟对应的端口。
进行编译下载，如下图：
下载成功后，屏幕就有正常显示了。
- 滚动显示
- 在我们提供的资料里面下载程序，并解压，再进入2.23inch-OLED-HAT-Code\Scroll\Arduino\SPI\oled目录下
双击打开oled.ino文件。
选择你的开发板，跟对应的端口。
进行编译下载，如下图：
下载成功后，屏幕就会滚动显示了。
