搭配 Arduino 使用

硬件连接

• 13PIN 杜邦线接口

LCD引脚	Arduino
VCC	5V
GND	GND
MISO	NC
MOSI	11
SCLK	13
LCD_CS	10
LCD_DC	7
LCD_RST	8
LCD_BL	9
TP_SDA	SDA
TP_SCL	SCL
TP_INT	3
TP_RST	4

示例程序

• 下载并解压示例程序

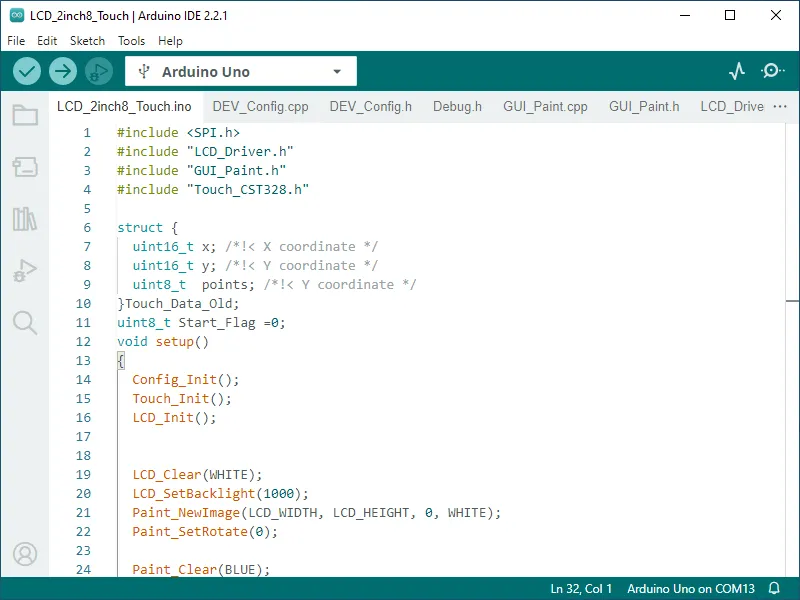

• 进入示例文件 2.8inch_Capacitive_Touch_LCD\Arduino\LCD_2inch8_Touch 中，双击 LCD_2inch8_Touch.ino 打开示例

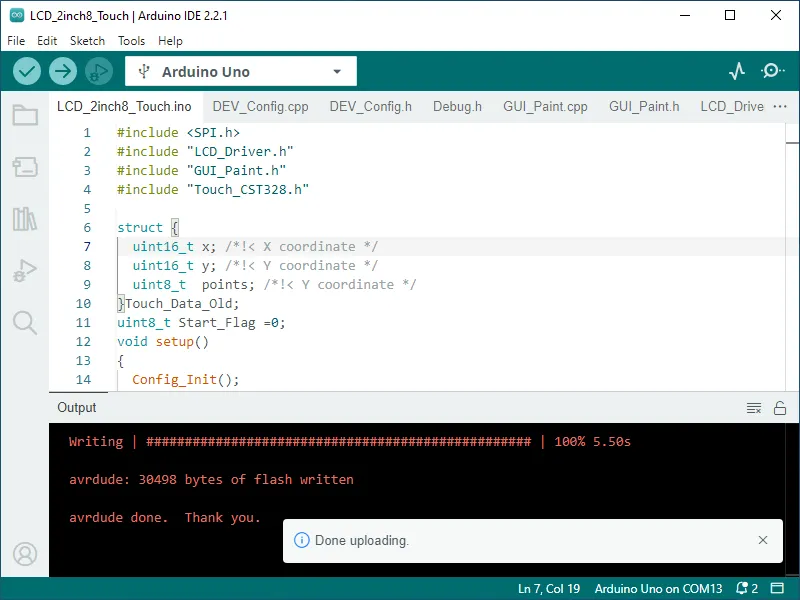

• 选择设备与端口，编译并烧录程序
