搭配 ESP32 使用

请注意，以下示例使用2.0.11版本固件，版本过高可能导致函数不兼容以至于显示失败

硬件连接​

  • 13PIN 杜邦线接口
LCD引脚ESP32S3
VCC3.3V
GNDGND
MISONC
MOSI45
SCLK40
LCD_CS42
LCD_DC41
LCD_RST39
LCD_BL5
TP_SDA1
TP_SCL3
TP_INT4
TP_RST2

搭建环境​

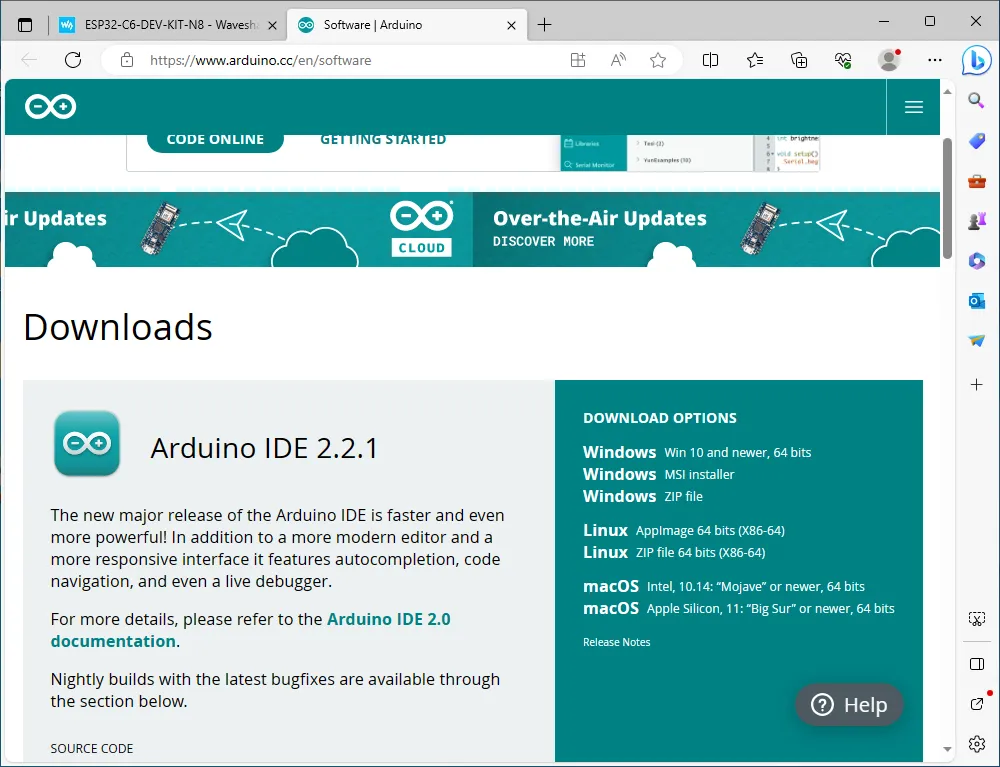

ESP32-S3 TO Arduino 1

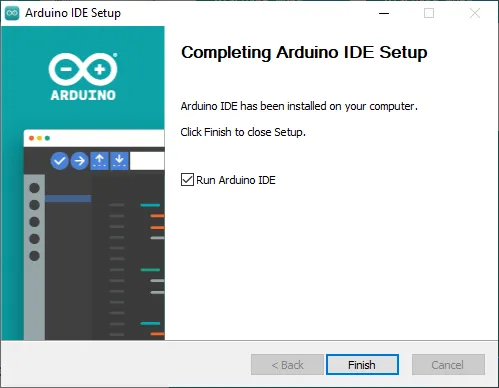

  • 安装完成后打开 Arduino IDE

ESP32-S3 TO Arduino 2

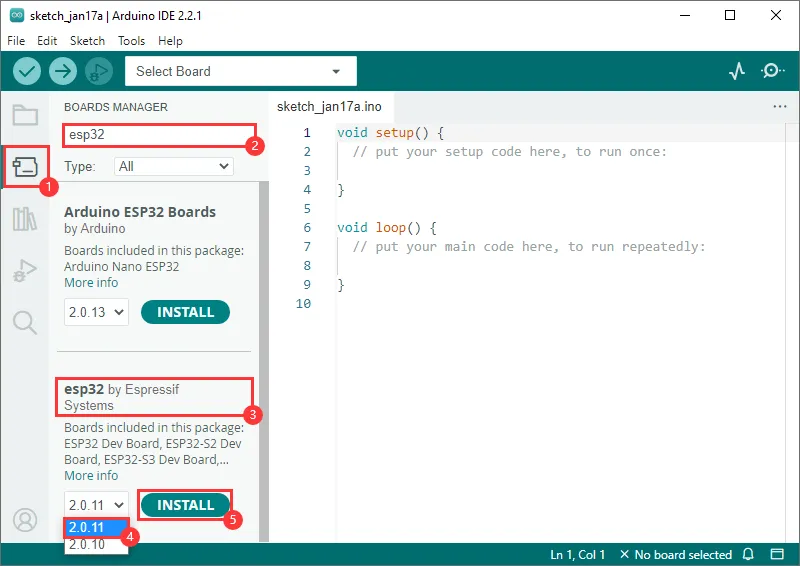

  • 进入开发板管理器，搜索 esp32 ，在下方的 esp32 by Espressif Systems 中选择 当前最新版本并点击安装（若不能正常安装可使用手机热点尝试）

ESP32-S3 TO Arduino 3

  • 安装完成重启 Arduino IDE 即可使用

ESP32-S3 TO Arduino 4

若安装失败则展开​

  • 安装 2.0.11 版本失败

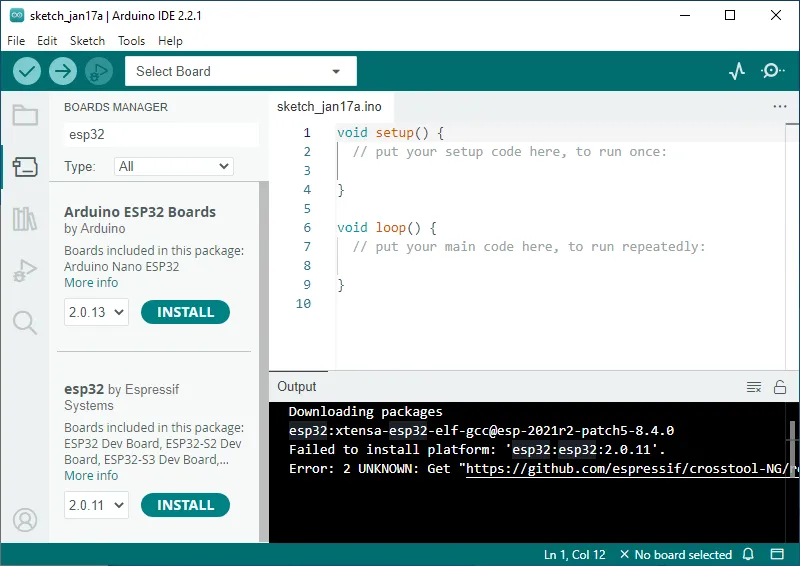

ESP32-S3 TO Arduino 5

  • 下载资源文件

    链接: https://pan.baidu.com/s/1lGddfYYJUPlqc2Kgznmytw
    提取码: 0755

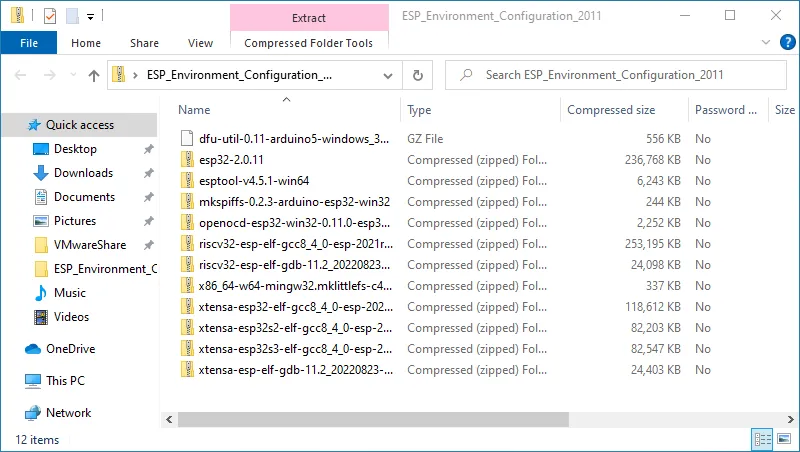

ESP32-S3 TO Arduino 6

  • 从资源管理器按路径 “c:\Users\Waveshare\AppData\Local\Arduino15\staging\packages” 进入（其中 Waveshare 为计算机用户名,需要开启显示隐藏文件）

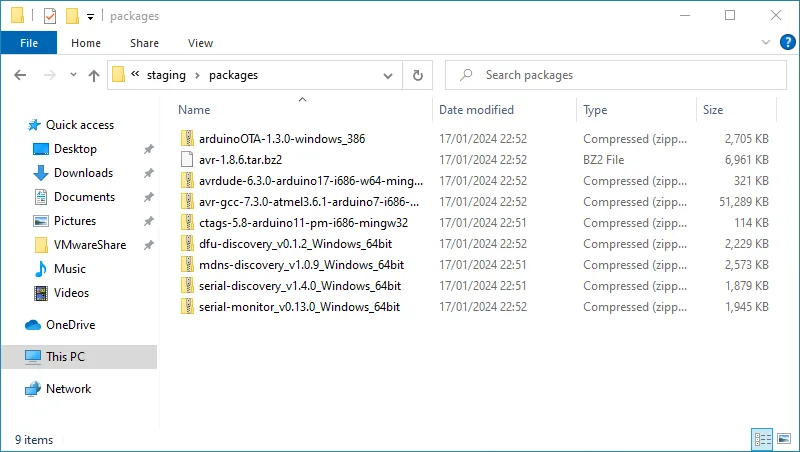

ESP32-S3 TO Arduino 7

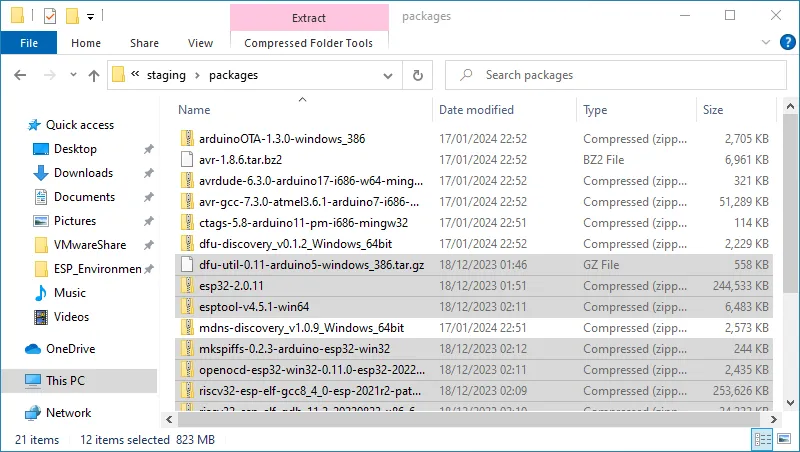

  • 将上方下载的文件解压至 packages 文件夹下

ESP32-S3 TO Arduino 8

  • 重新执行安装操作

ESP32-S3 TO Arduino 9

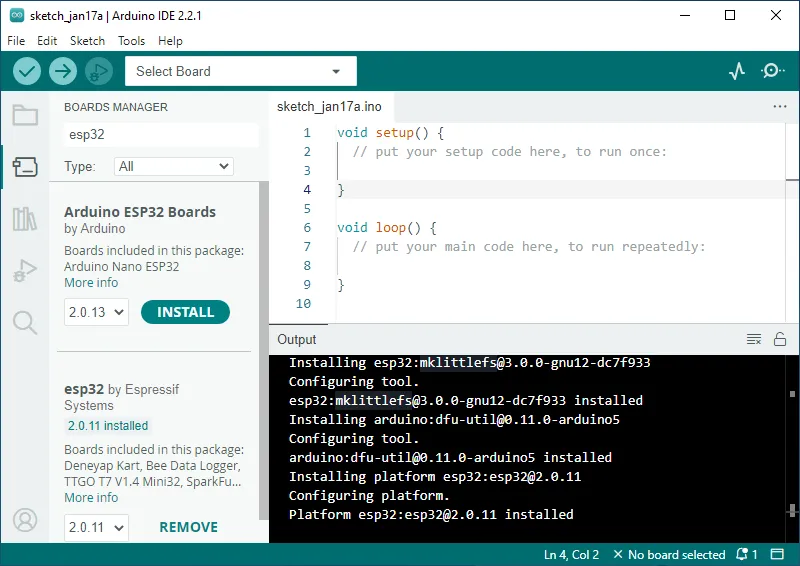

  • 安装完成重启 Arduino IDE 即可使用

ESP32-S3 TO Arduino 10

安装库文件​

  • 请注意此前是否已经安装过该库，若已安装请存档原有的库，防止运行其他程序时出现错误失败
  • 进入示例文件夹 2.8inch_Capacitive_Touch_LCD\ESP32S3\LVGL_Arduino ，双击 LVGL_Arduino.ino 打开示例

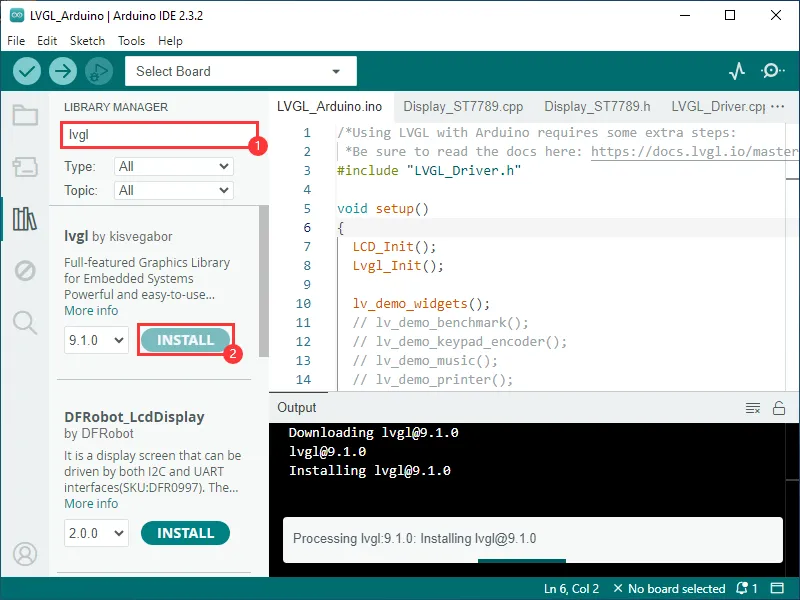

  • 搜索lvgl库并安装(此操作为了在 Arduino 环境中搭建库文件夹，若之前已经安装过其他库，即存在以下指的文件夹则不用执行这一步)

2

2

  • 进入库文件存放路径 c:\Users\Waveshare\AppData\Local\Arduino15\packages\libraries(其中 Waveshare 为计算机用户名)

2

  • 删除刚才下载的 lvgl 库(若前面没有安装则忽略这一步)

2

  • 安装示例文件中的两个库

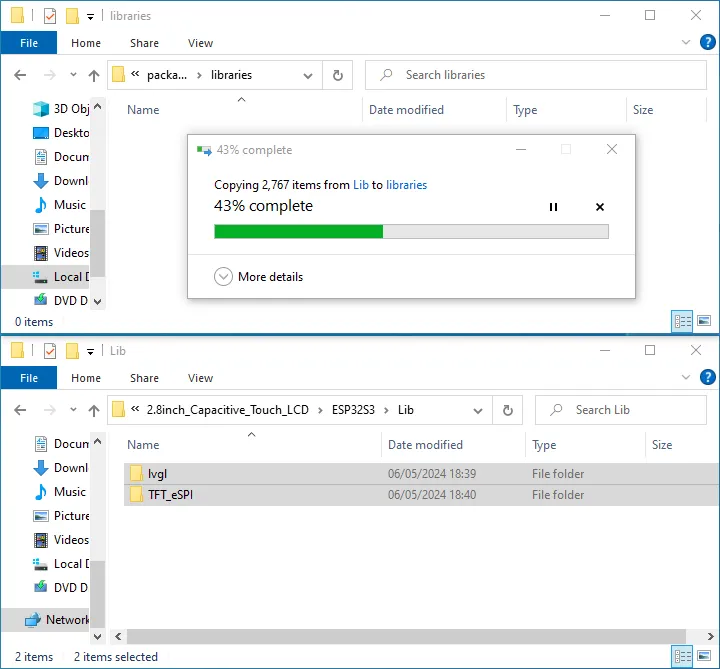

  • 复制提供的库到 c:\Users\Waveshare\AppData\Local\Arduino15\packages\libraries(其中 Waveshare 为计算机用户名) 下

2

  • 完成库安装

示例程序​

  • 重新打开示例

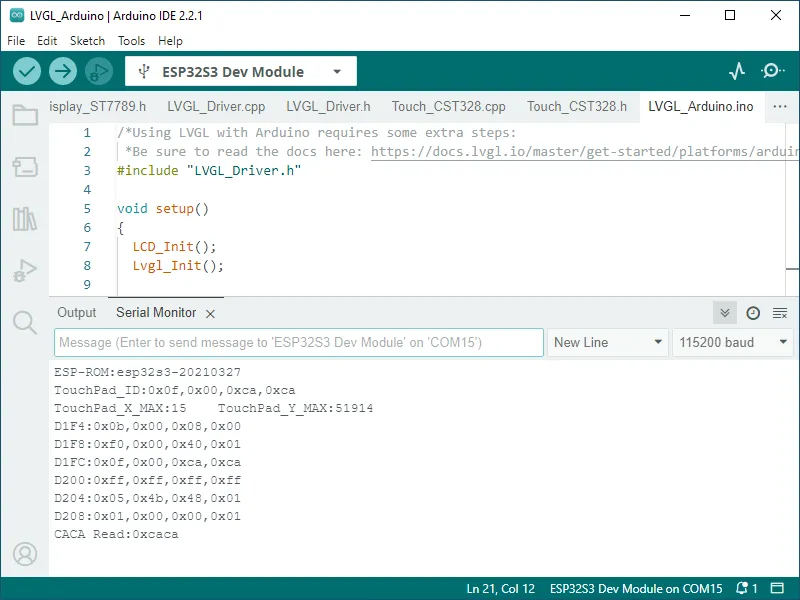

  • 选择型号与端口，编译并烧录示例

2

  • 烧录成功可观察到三个可操作页面
