搭配 树莓派 Pico 使用
硬件连接
- 13PIN 杜邦线接口
| LCD引脚 | Raspberry Pi Pico |
|---|---|
| VCC | 3.3V |
| GND | GND |
| MISO | NC |
| MOSI | 11 |
| SCLK | 10 |
| LCD_CS | 9 |
| LCD_DC | 14 |
| LCD_RST | 13 |
| LCD_BL | 15 |
| TP_SDA | 6 |
| TP_SCL | 7 |
| TP_INT | 17 |
| TP_RST | 16 |
Python 环境
前置操作
1.安装Thonny（Thonny安装包）
2.按住Raspberry Pi Pico的“BOOTSEL”键，然后上电，上电后松开
3.电脑会出现一个新的盘符，将固件（Raspberry Pi Pico固件）解压，并将固件（后缀为uf2）拷贝至该磁盘（拷贝成功磁盘会自动消失）
4.开启Thonny，点击右下方的“Python x.x.x”,选择“Configure interpreter”
5.在弹出窗口中选择“解释器”->解释器选择“MicroPython(Raspbeery Pi Pico)”->端口选择“自动探测端口”
6.点击暂停，Shell窗口出现“MicroPython v1.20.0-50-g786013d46 on 2023-05-04; Raspberry Pi Pico with RP2040 Type "help()" for more information.”即为连接成功
-

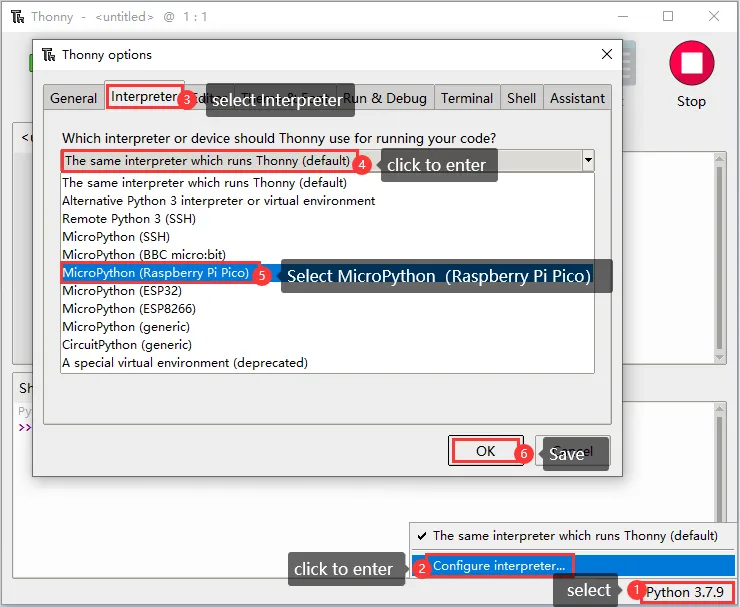

以下为第4点与第5点操作流程：
-

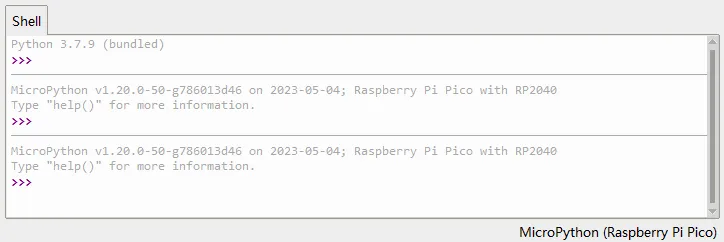

连接成功效果如下：
示例程序
-
下载示例程序
-
解压示例文件，打开 Thonny
-
进入示例文件夹中，进入RaspberryPi_Pico/Python 文件夹
-

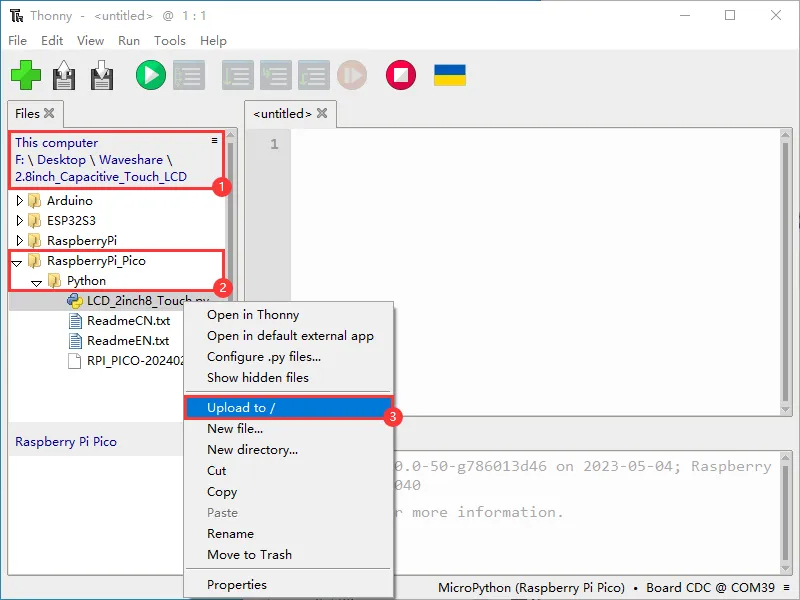

将示例 LCD_2inch8_Touch.py 文件上传到 Raspberry Pi Pico 中

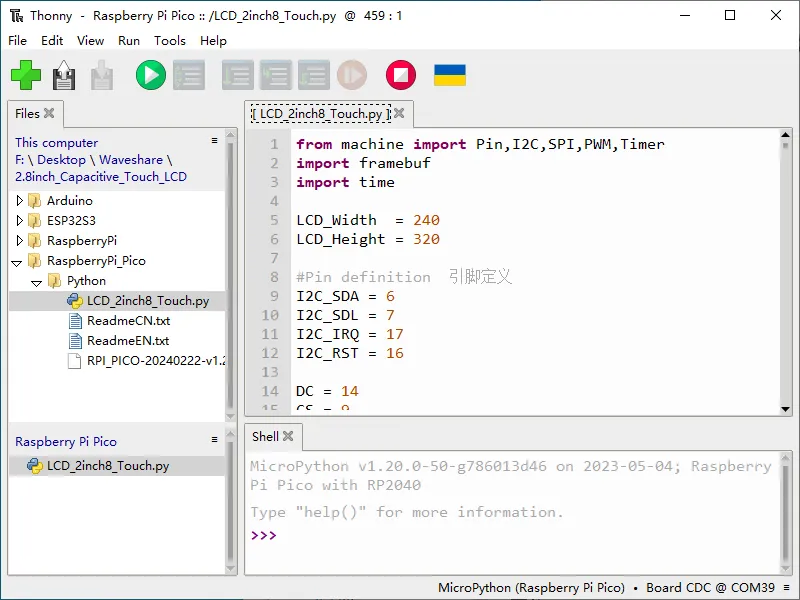

- 打开上传的文件

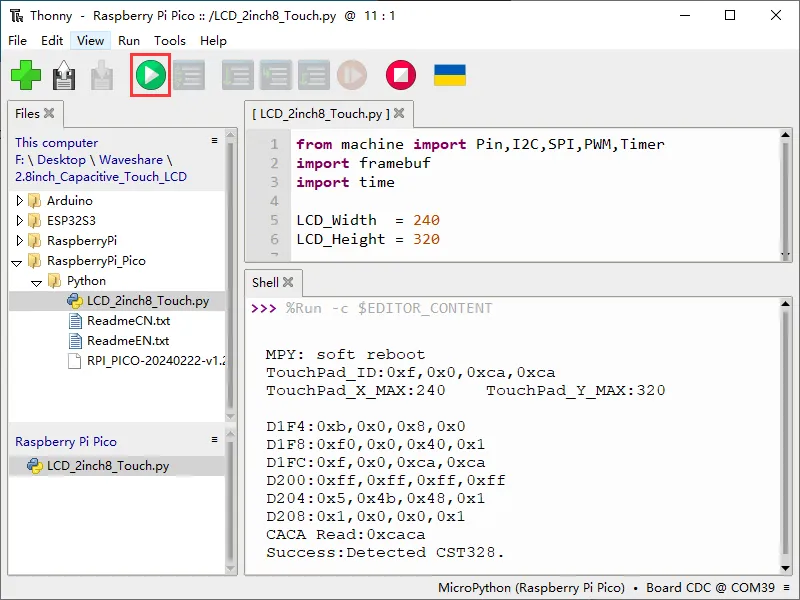

- 运行程序即可在屏幕上实现画板功能
- 若需上电自动运行程序，请将文件名修改为 main.py (原为 LCD_2inch8_Touch.py)
