搭配 STM32 使用

本例程已经在XNUCLEO-F103RB上测试通过，直接按下图插入XNUCLEO-F103RB即可。XNUCLEO-F103RB的型号是STM32F103RBT6，如果有需要移植程序，请对照原理图按实际引脚连接

插入方式:​

连接图如下(点击可放大)：

STM32 connect 1

STM32 connect 2

软件说明​

例程是基于HAL库进行开发的。 下载程序，找到STM32程序文件目录，打开STM32里面有 DisplayString、DrawGraphic、ShowImage、Touchscreen四个工程文件夹

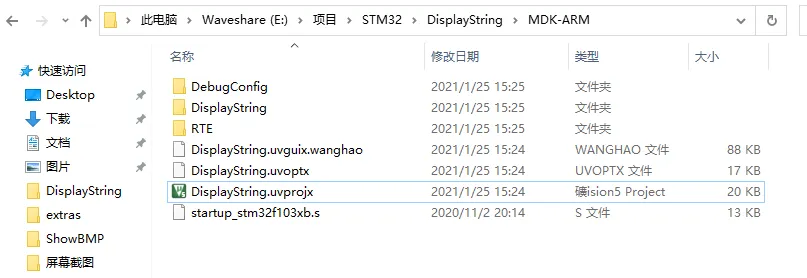

以DisplayString为例，打开STM32/DisplayString/MDK-ARM/DisplayString.uvprojx 2

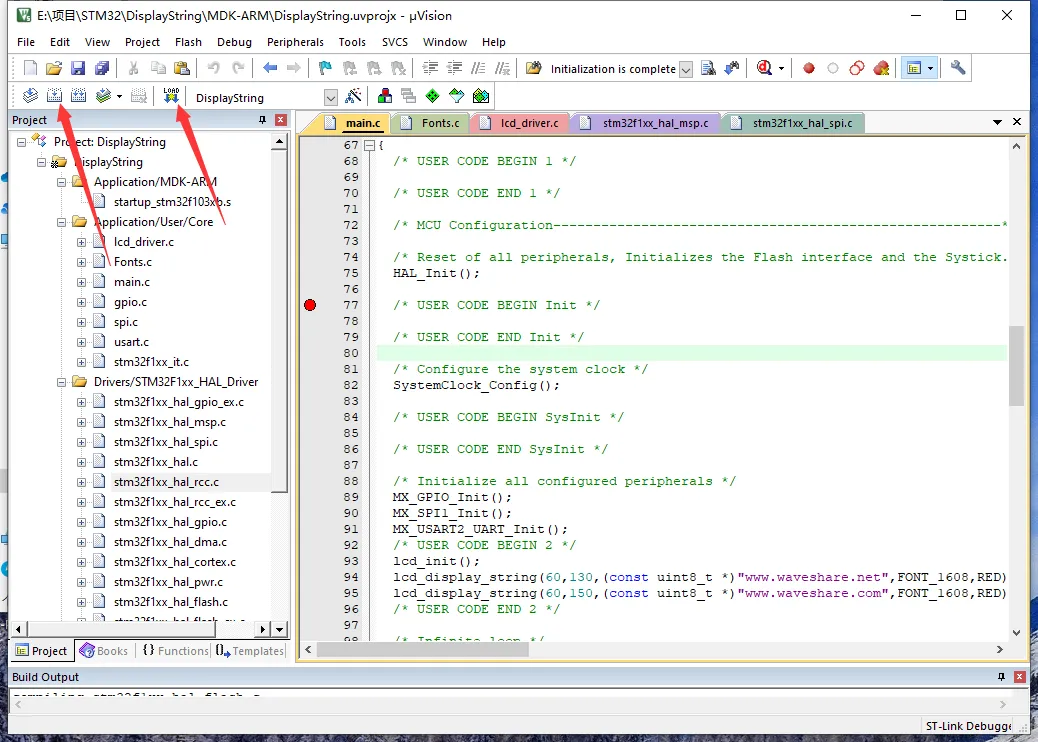

直接依次点击编译下载

2

程序说明​

例程中所给的四个示例代码DisplayString、DrawGraphic、ShowBMP、TouchPanel分别用于显示字符串、显示一些不同的图形、显示BMP格式的图片、触摸笔功能

在进行ShowImage显示图片实验前，先把资料中PIC文件夹下中的图片复制到SD卡根目录 （根目录想必你应该明白吧，就是将图片直接存到SD卡，不要放在任何子文件夹里哈）

然后将SD卡插入屏幕背面的SD卡卡槽里开始下载程序验证即可

在进行触摸屏实验TouchPanel前，必须根据显示提示校准触摸屏。打开相应工程，烧写程序，运行的时候会提示：

Please use the stylus click the cross on the screen. The cross will always move until the screen adjustment is completed.

根据提示，点击屏幕上的红色+号，直到校准完毕。
点击LCD右上角的CLEAR，清除显示
关于触摸屏的功能函数都在Touch.c里:

  • 校准触摸屏

    tp_adjust()

  • 将屏幕清屏显示全白

    tp_dialog()

  • 开启画板

    tp_draw_board()

关于显示的功能函数都写在LCD.cpp中，我们来大致看看这些函数：

  • 屏幕屏初始化，在这里完成对ST7789芯片的配置写入

    void lcd_init()//屏幕初始化

  • 设置光标位置

    void lcd_set_cursor(uint16_t hwXpos, uint16_t hwYpos)

  • 清屏

    void lcd_clear_screen(uint16_t hwColor)

  • 在屏幕上开一个窗口用于显示

    void lcd_set_window

  • 画点

    void lcd_draw_point(uint16_t hwXpos, uint16_t hwYpos, uint16_t hwColor)

  • 显示一个字符

    void lcd_display_char(uint16_t hwXpos, uint16_t hwYpos, uint8_t chChr,  uint8_t chSize, uint16_t hwColor)

  • 显示一个数字

    void lcd_display_num(uint16_t hwXpos,uint16_t hwYpos,uint32_t chNum,uint8_t chLen,uint8_t chSize,uint16_t hwColor)

  • 画直线

    void lcd_draw_line(uint16_t hwXpos0,uint16_t hwYpos0,uint16_t hwXpos1,uint16_t hwYpos1,uint16_t hwColor)

  • 画圆

    void lcd_draw_circle(uint16_t hwXpos,uint16_t hwYpos,uint16_t hwRadius,uint16_t hwColor)

  • 画水平直线

    void lcd_draw_v_line(uint16_t hwXpos,uint16_t hwYpos,uint16_t hwHeight,uint16_t hwColor)

  • 画垂直直线

    void lcd_draw_h_line(uint16_t hwXpos,uint16_t hwYpos,uint16_t hwWidth,uint16_t hwColor)

  • 画矩形

    void lcd_draw_rect(uint16_t hwXpos,uint16_t hwYpos,uint16_t hwWidth,uint16_t hwHeight,uint16_t hwColor)

  • 设置显示方向，即旋转角度，可设置为0°， 90°， 180°， 270°

    void setRotation(uint8_t rotation)

在font.c文件中，定义了高12宽6以及高16宽8的两种大小的字体

需要注意的是：图片的格式要是240*320, 24bit, bmp，SD卡的格式要是FAT格式。
