ST25R3911B NFC Board 使用

ST25R3911B NFC Board 可作为 NFC 读写器，配合 NFC-Powered e-Paper 产品刷新图片。本页介绍通过该开发板进行刷图的流程，包含 TF 卡读取图片和串口传输图片两种方式；截图以 2.13inch NFC-Powered e-Paper 为例，实际操作时请选择对应屏幕型号。

程序下载

• 读写器出厂已烧录程序，如不需要修改程序，可跳过程序下载并开始测试。
• ST25R3911 NFC Board（简称 NFC Board）提供 SW 下载接口，可通过该接口连接下载器，将程序下载至驱动板。
• 程序下载完成后，用 Micro USB 线连接读写器的 Micro USB 接口到 PC。

刷图步骤

• 用 USB 线连接读写器的 USB 接口到电脑或 5V 电源。

• 将做好的单色位图放置于 Micro SD 卡，并将 Micro SD 卡插入 NFC Board 的卡槽。

• 连接 5V 电源到 NFC Board 的 USB 接口。

• 屏幕显示目录后，通过按键选择墨水屏型号和对应图片并刷新。

  • 用按键移动选择 "Update e-Paper" 选项。
  • 根据屏幕型号选择要刷新的屏幕型号（图片中的操作步骤以 2.13 为例，请注意使用的屏幕型号）。
  • 选择图片传输方式。
    • TF 卡读取图片 "Update E-paper SD"
      • 选择图片（图片分辨率需与屏幕分辨率一致）。
      • 确认图片。
    • 串口传输图片 "Update E-paper UART"
      • 通过串口发送 BMP 格式图片（图片分辨率需与屏幕分辨率一致）。
  • 将 NFC Board 的线圈放置于 NFC-Powered e-Paper 靠近中心的位置。
  • 等待刷图完成。

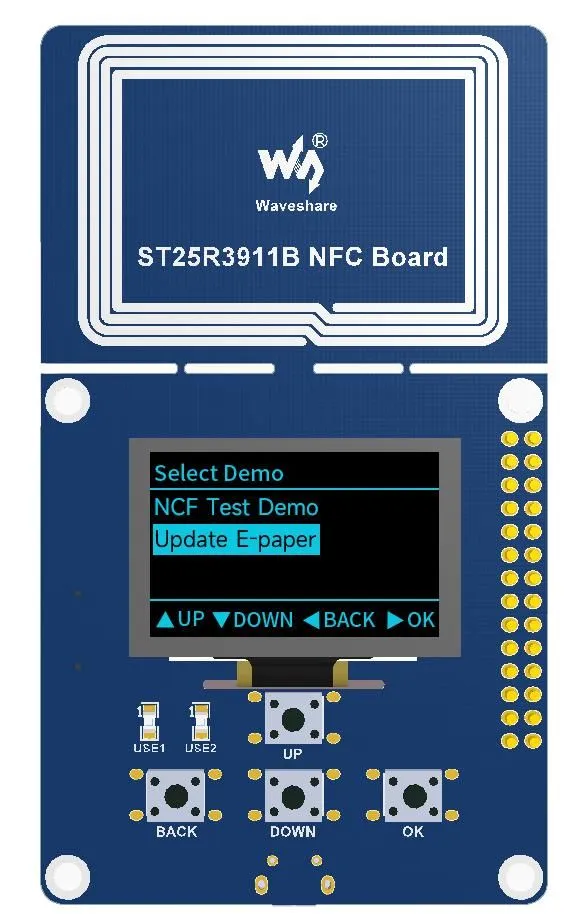

  选择更新图片	选择屏幕型号

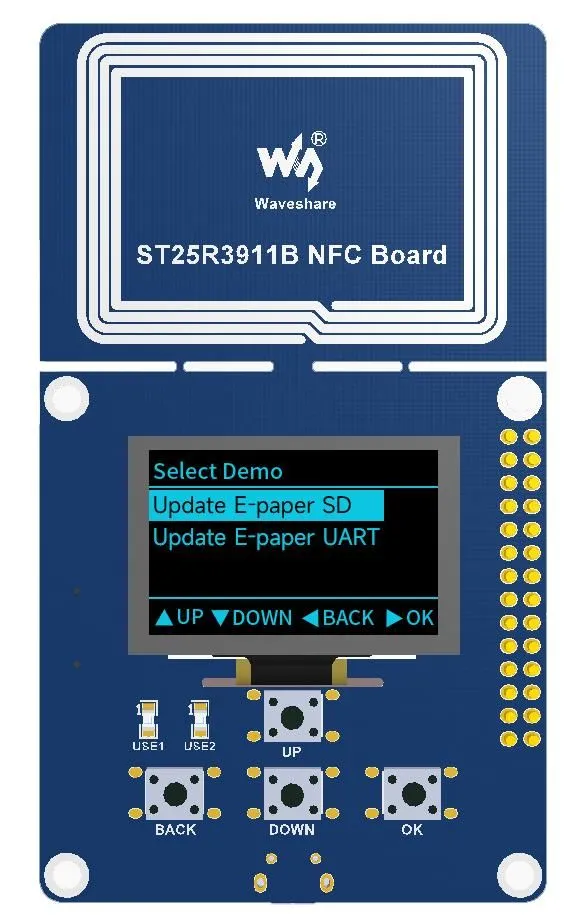

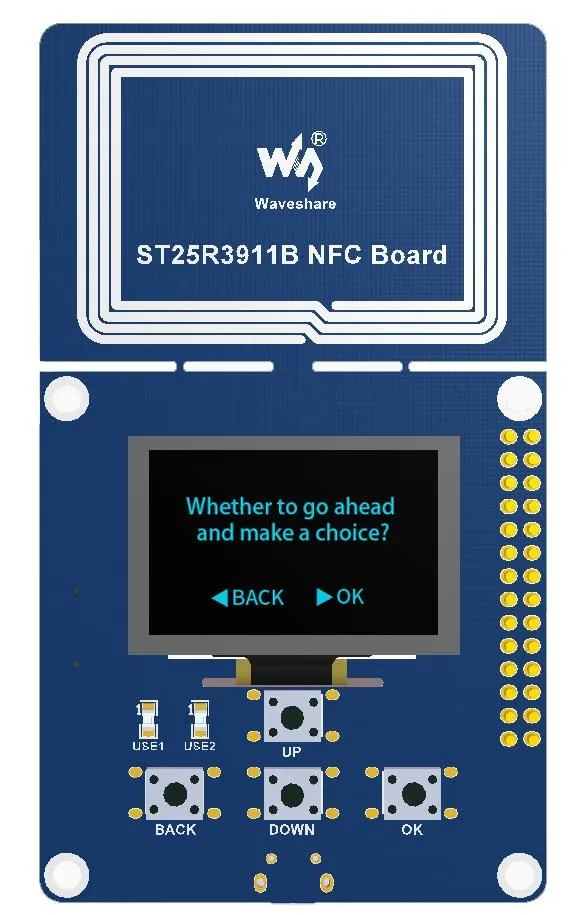

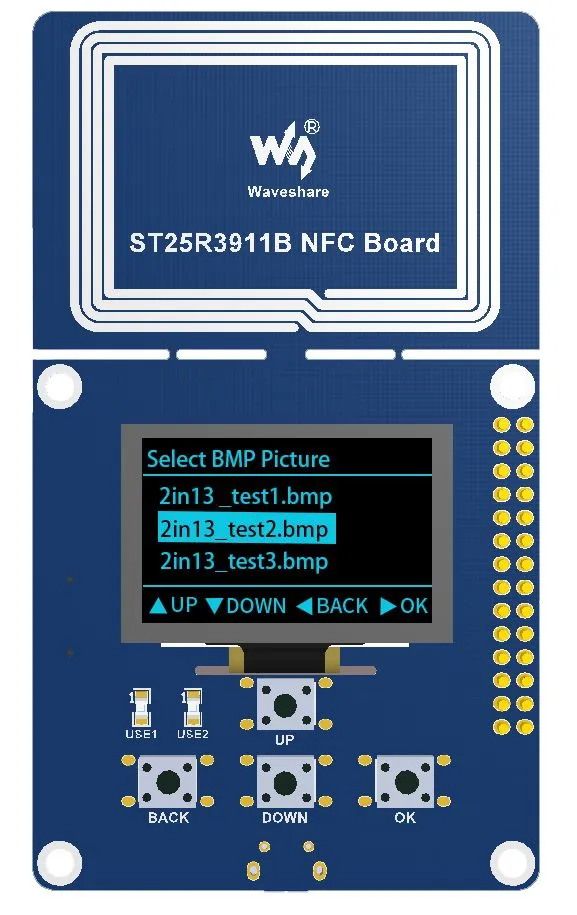

  选择 TF 卡方式	选择图片	确认选择	从 TF 卡读取图片

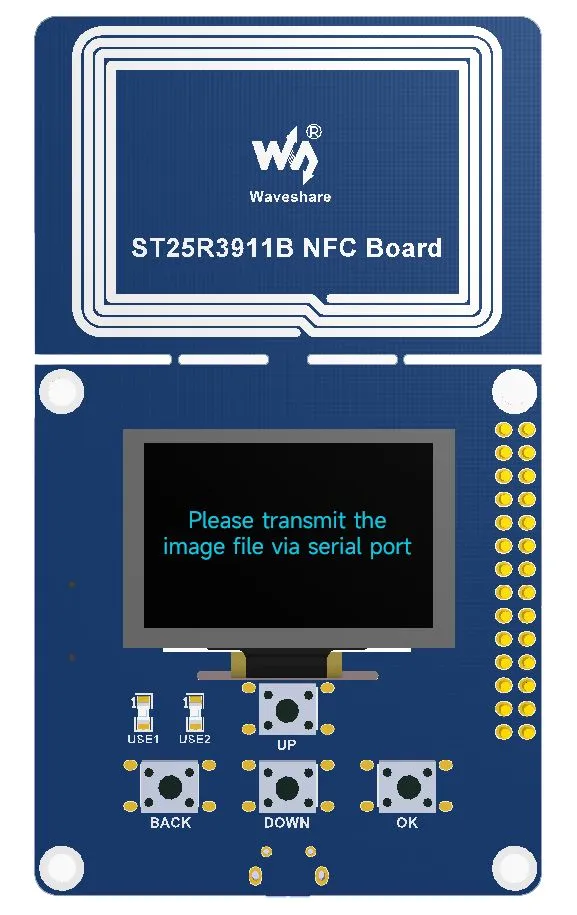

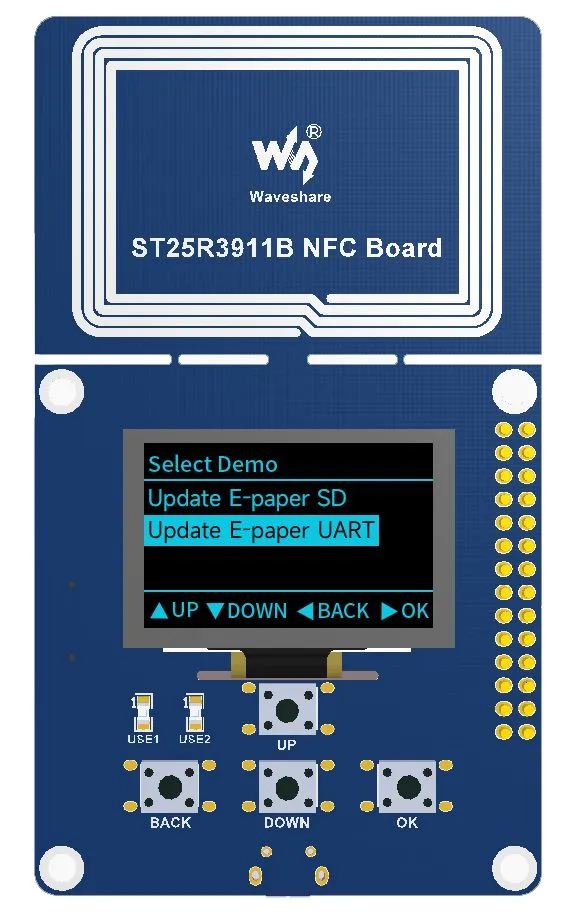

  选择串口方式	等待图片传输完成

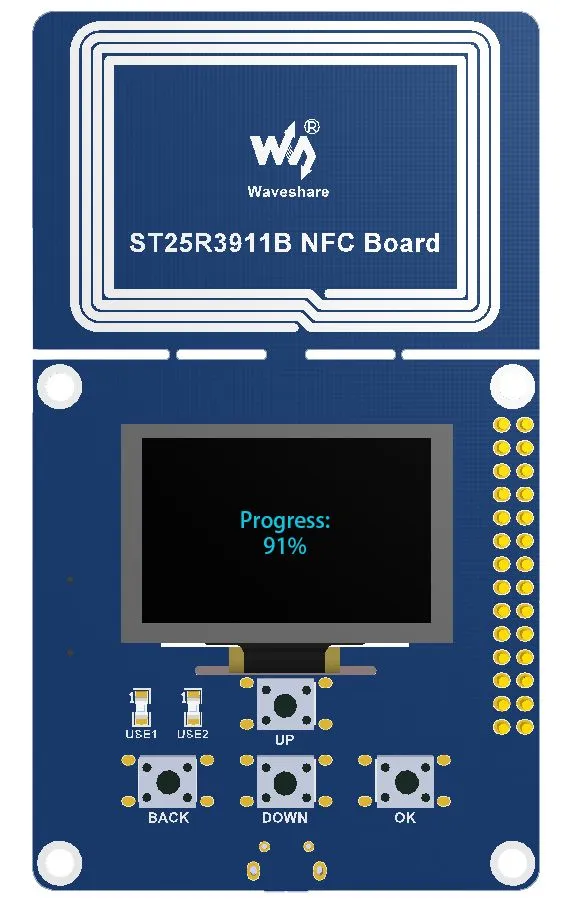

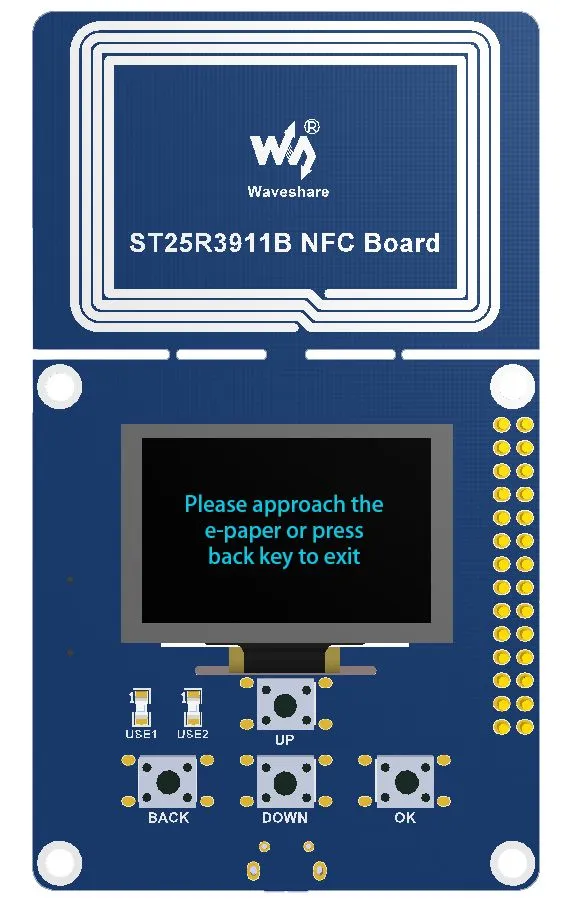

  提示贴近屏幕	感应屏幕成功	配置屏幕	刷新中	刷新成功，按键退出

• 如果提示刷新失败，请移开读写器后重新放置感应刷新。
