搭配 Arduino 使用
硬件连接
使用 8PIN 排线连接，请参考下方的引脚对应表格：
Arduino连接引脚对应关系
| e-Paper | Arduino UNO | Mega2560 |
|---|---|---|
| VCC | 5V | 5V |
| GND | GND | GND |
| DIN | D11 | D51 |
| CLK | D13 | D52 |
| CS | D10 | D10 |
| DC | D9 | D9 |
| RST | D8 | D8 |
| BUSY | D7 | D7 |
安装IDE
运行程序
- 在资料界面下载程序，然后解压进入 E-Paper_code 目录可以看到下面的内容
- 如果您使用的是Arduino UNO R3，请打开测试程序：E-Paper_code\Arduino\epd2in9b_V4\epd2in9b_V4.ino

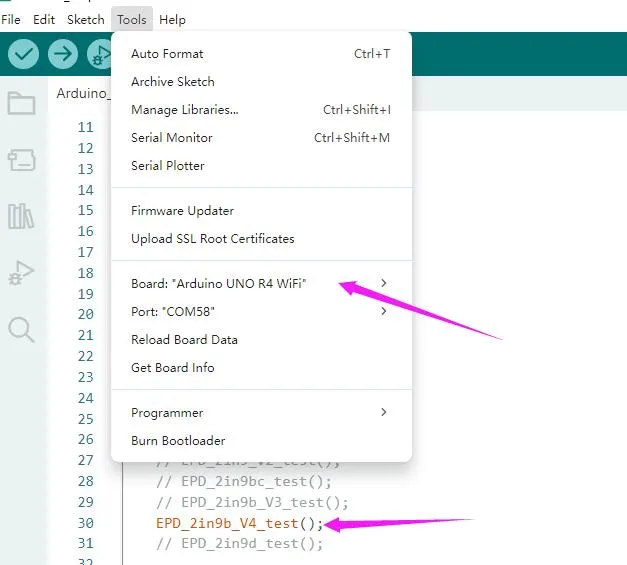

- 如果您使用的是Arduino UNO R4，请打开测试程序：E-Paper_code\Arduino_R4\Arduino_R4.ino
- 在 Arduino IDE 中的工具栏（Tools）选择对应的开发板（Board）和端口（Port）
- 最后点击上传即可，上传成功如下（Arduino 1.8.13）
