使用说明

搭配树莓派使用​

若您购买的是21.5inch FHD Monitor (B)或21.5inch FHD Monitor (C)一体机型号，请直接跳过设置步骤，免安装上电即用

硬件连接：​

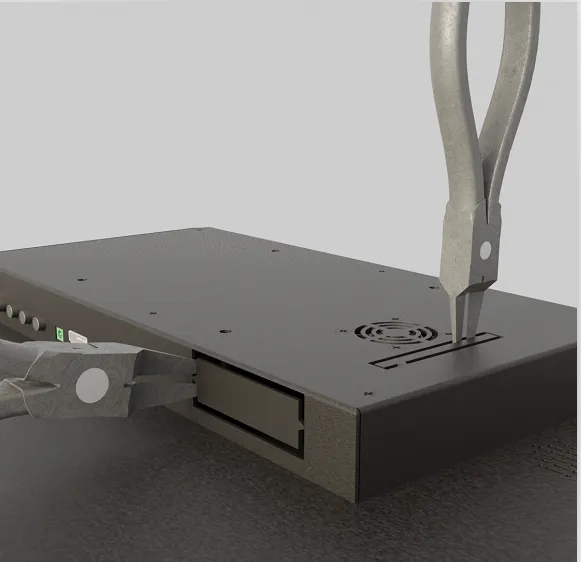

1.使用钳子等工具剪开树莓派预留孔位挡板：

21

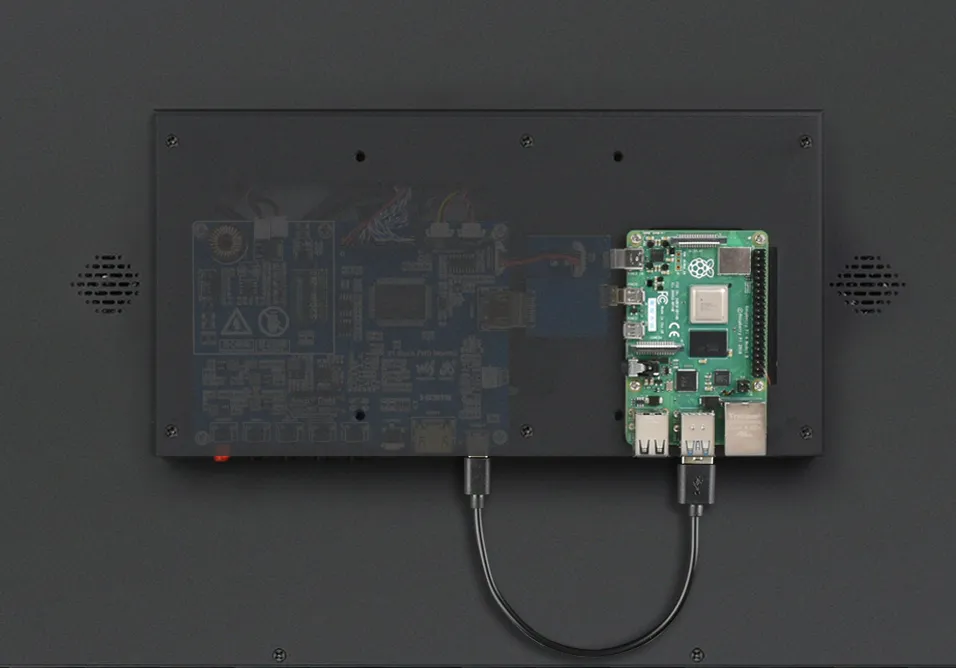

2.将树莓派安装到固定孔位，连接HDMI转接板，并插入5V供电线到树莓派：

21

软件设置：​

支持树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。
当LCD工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

1. 请在树莓派官网下载最新版本的镜像
2. 将压缩文件下载到PC上，并解压得到.img文件
3. TF卡连接到PC，使用SDFormatter软件格式化TF卡
4. 打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像
5. 烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡

hdmi_force_hotplug=1
max_framebuffer_height=1080
hdmi_group=2
hdmi_mode=87
hdmi_timings=1920 0 88 44 148 1080 0 4 5 36 0 0 0 60 0 148500000 0
config_hdmi_boost=10

6. 将TF卡插入树莓派，连接屏幕Touch接口到树莓派USB接口。接上12V 3A电源适配器到屏幕Power接口，正常等待几秒后可正常显示

显示旋转​

如果你使用的是Bullseye/Buster系统，可以通过以下方式进行旋转：

  • 1. 进入Screen Configuration。

21

  • 2. 如下图设置旋转。

21

21

21

如果你使用的是其他版本系统，则通过以下方式进行旋转：

  • 1. 在config.txt文件中加入语句（config文件位于TF卡根目录，即/boot中）：

    display_rotate=1 #1：90；2: 180； 3: 270

  • 2. 保存后重启树莓派即可

    sudo reboot

触摸旋转​

由于旋转后触摸方向不一致，需要按下文操作进行触摸旋转：
1. 安装libinput

sudo apt-get install xserver-xorg-input-libinput

如果你安装的是Ubuntu系统，或者是Jetson Nano。安装指令为

sudo apt install xserver-xorg-input-synaptics

2. 在/etc/X11/下创建xorg.conf.d目录 (如果该目录已存在，这直接进行第3步)

sudo mkdir /etc/X11/xorg.conf.d

3. 复制40-libinput-conf 文件到刚刚创建的目录下

sudo cp /usr/share/X11/xorg.conf.d/40-libinput.conf /etc/X11/xorg.conf.d/

4. 编辑该文件

sudo nano /etc/X11/xorg.conf.d/40-libinput.conf

找到 touchscreen的部分，在里面添加以下语句，然后保存即可

Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"

类似下图位置：

Touch roate

5. 重启树莓派

sudo reboot

完成以上步骤即可进行90度旋转。
注：
90 度旋转： Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"
180度旋转： Option "CalibrationMatrix" "-1 0 1 0 -1 1 0 0 1"
270度旋转： Option "CalibrationMatrix" "0 -1 1 1 0 0 0 0 1"

设置屏幕常亮​

有些客户希望显示时，不受屏幕保护功能影响，可以通过如下设置。将屏幕保护功能关闭。
打开 lightdm.conf

sudo nano /etc/lightdm/lightdm.conf

修改 lightdm.conf 找到[SeatDefaults]段下的"xserver-command"，取消注释，修改为如下:

#xserver-command=X

修改为

xserver-command=X -s 0 -dpms
  • -s # –设置屏幕保护不启用
  • dpms 关闭电源节能管理

重启

sudo reboot

设置屏幕的关闭和开启​

用户可以通过以下命令设置屏幕的关闭和开启。

vcgencmd display_power 0
vcgencmd display_power 1

搭配PC机使用​

支持Windows 11 / 10 / 8.1 / 8 / 7系统。使用方法：​

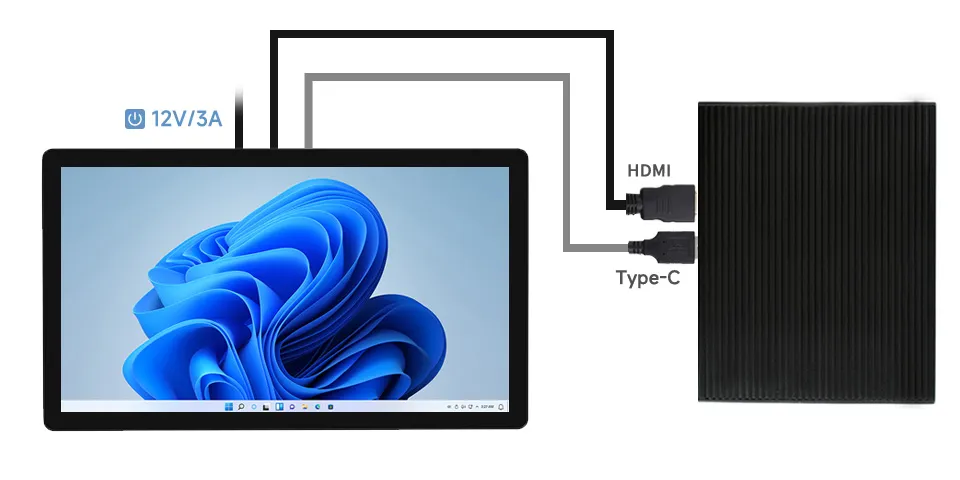

1.将LCD的Touch接口连接到PC机的USB接口，Windows会自动识别触摸功能。
2.将LCD的HDMI接口连接到PC机的HDMI接口，Windows会自动识别显示功能。

  • 注意：
  • 部分PC机不支持HDMI设备即插即用，一般重启系统后可正常使用。
  • 若12V电源供电不足会导致LCD闪屏，建议使用配套12V 3A电源适配器或者手动调低亮度，可恢复正常使用。

21

Windows指定触控屏​

以windows10系统为例：

  • 1.进入系统的Windows设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）

Windows-touch-1

  • 2.在弹出的“平板电脑设置”界面中，点击“设置”

Windows-touch-2

  • 3.屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。

PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。（文字提示对应的屏幕，将作为触控屏。）

Windows-touch-3
