使用教程

软件设置

注意

支持树莓派的 Raspberry Pi OS / Ubuntu / Kali 和 Retropie 系统。
当 LCD 工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

• 1：请在 树莓派官网 下载最新版本的镜像
• 2：将压缩文件下载到 PC 上，并解压得到.img 文件
• 3：TF 卡连接到 PC，使用 SDFormatter 软件格式化 TF 卡
• 4：打开 Win32DiskImager 软件，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像
• 5：烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码，保存并安全弹出 TF 卡

hdmi_group=2
hdmi_mode=82
hdmi_cvt 1920 1080 60 6 0 0 0

• 6：将 TF 卡插入树莓派

硬件连接

⚠屏幕内部预留 Raspberry Pi 4 / 5 安装孔位，并配备 HDMI 转接板及电源转接板，可直接安装使用。 如使用 CM5 / CM4 核心板，需额外搭配对应转接底板：

• CM5-to-Pi5-Adapter
• CM4-to-Pi4-Adapter

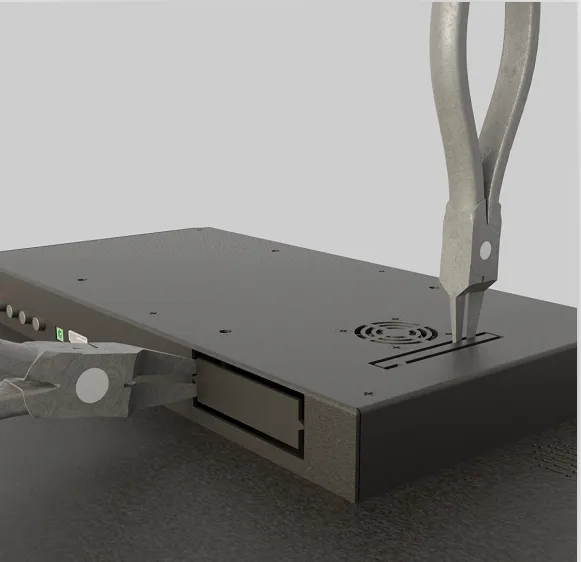

1. 使用钳子等工具剪开树莓派预留孔位挡板

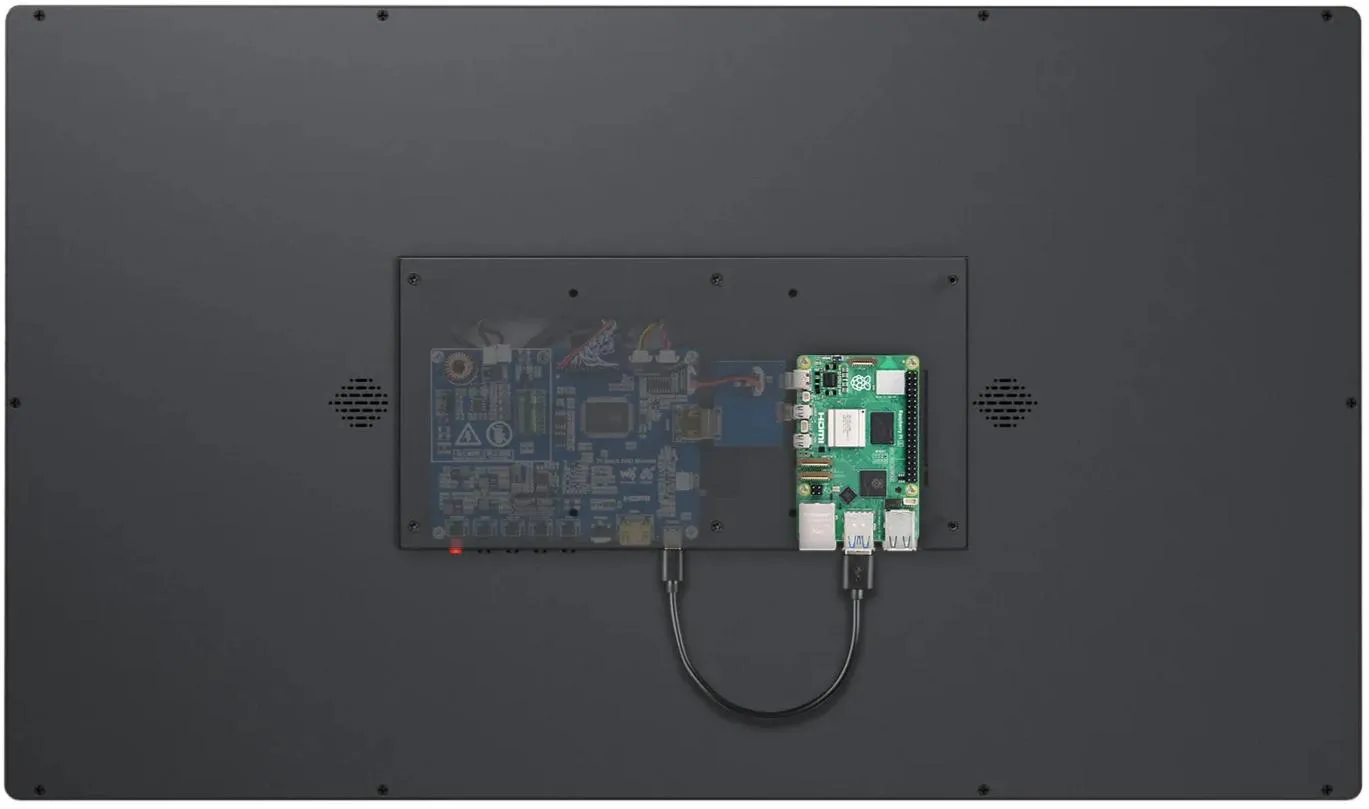

2. 安装树莓派并连接转接板，并接入触摸 USB 线

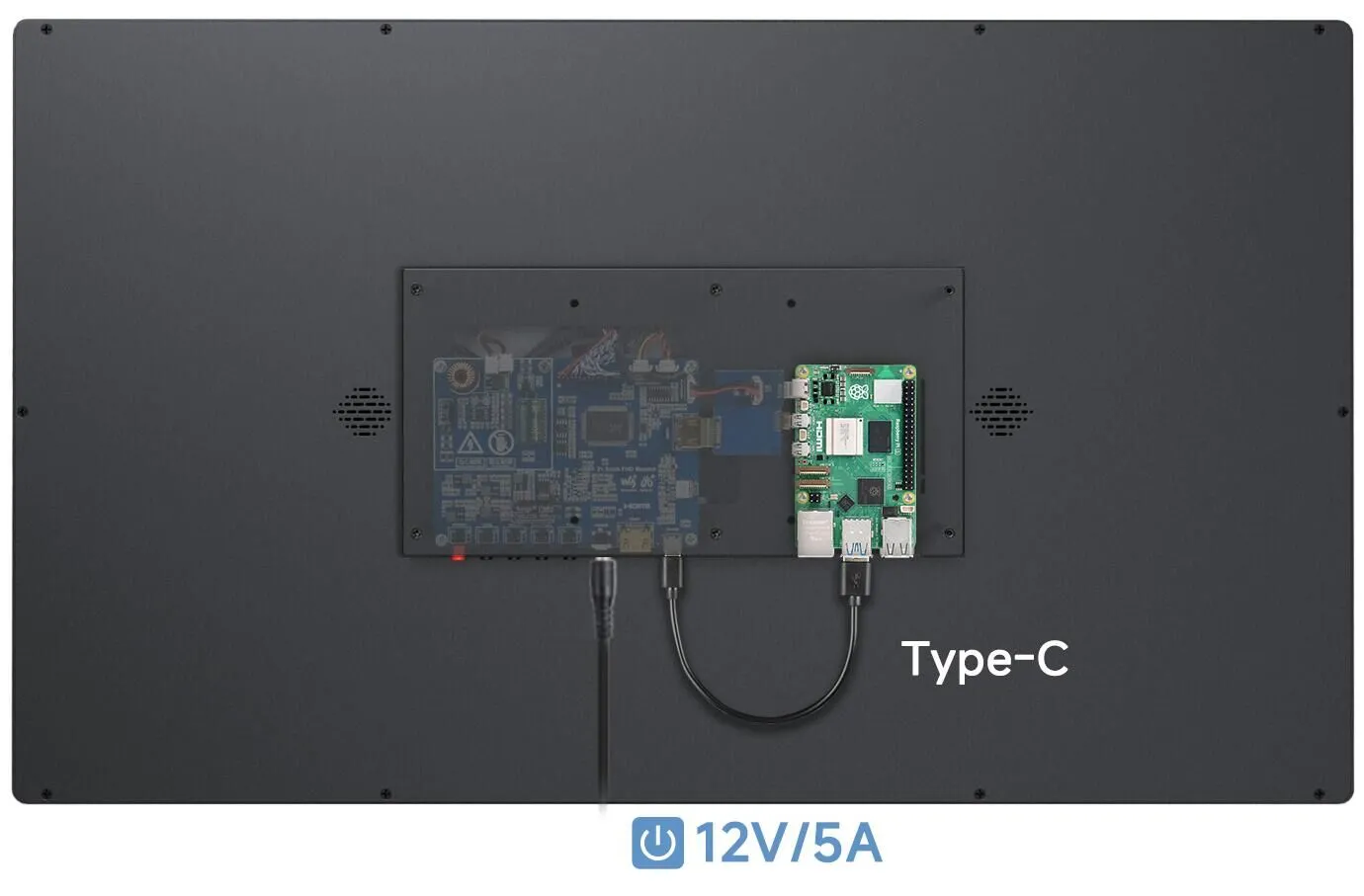

3. 屏幕接入 12V 5A 电源，等待几秒后即可正常显示
