2inch Capacitive Touch LCD

2inch Capacitive Touch LCD 是一款 2 英寸 IPS 电容触控显示模块，分辨率为 240 × 320，支持 262K 色显示。模块采用 ST7789 显示驱动芯片与 CST816D 电容触控芯片，分别通过 SPI 和 I2C 接口通信，并板载 Micro SD 卡槽。模块支持 3.3 V / 5 V 工作电平，可通过 15PIN 端子接口或 18PIN FPC 插座连接主控。

产品特性

• 240 × 320 分辨率，支持 262K 色显示。
• IPS 显示面板，可视角度广。
• 电容触控面板透过率高、响应快。
• ST7789 显示驱动使用 SPI 接口，CST816D 触控芯片使用 I2C 接口。
• 板载 Micro SD 卡槽，可用于存储图片、视频和音频等文件。
• 支持 15PIN 端子接口和 18PIN FPC 插座两种连接方式。
• 板载电平转换芯片，支持 3.3 V / 5 V 工作电平。

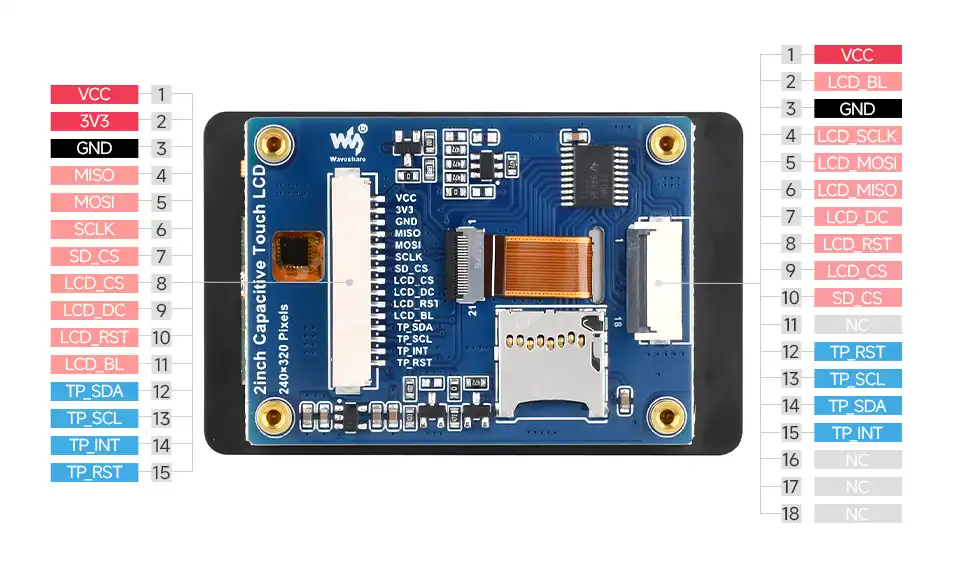

接口说明

3V3 引脚说明

3V3 引脚可作为电源输入或输出。将其作为输出使用时，VCC 引脚必须输入 5 V，且建议将输出电流限制在 200 mA 以内。

供电要求

请确保主控 GPIO 逻辑电平与模块供电电压一致，否则模块可能无法正常通信。

产品参数

参数	规格
供电电压	3.3 V / 5 V
屏幕类型	IPS
分辨率	240 × 320 pixels
显示颜色	262K
显示芯片	ST7789
触控芯片	CST816D
显示接口	SPI
触控接口	I2C
显示尺寸	30.6 × 40.8 mm
像素间距	0.1275 × 0.1275 mm
产品尺寸	37.1 × 58.8 mm
典型工作电流	约 38 mA（3.3 V 供电）

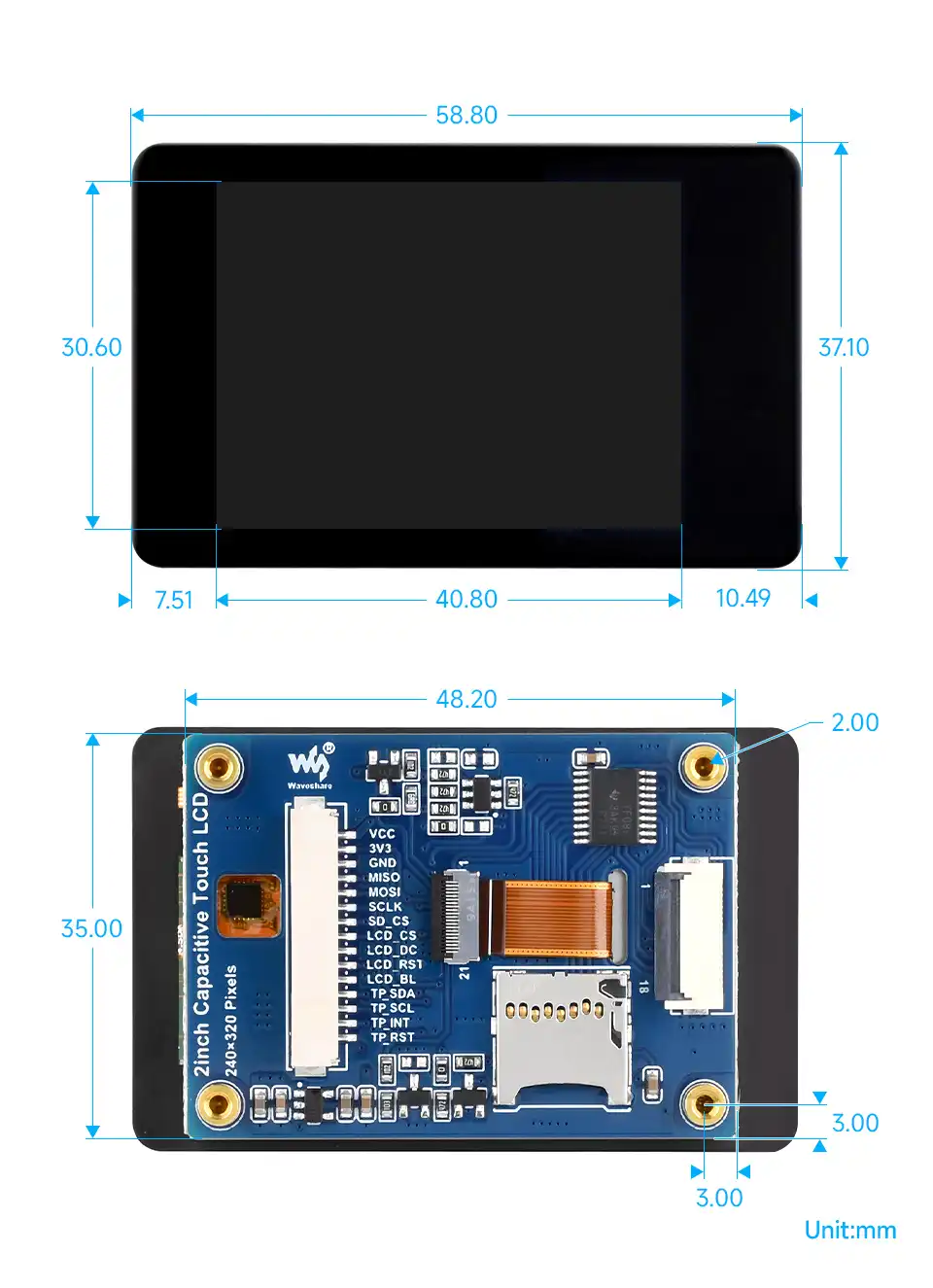

产品尺寸
