Arduino UNO 开发

硬件连接​

使用 15PIN 杜邦线按照下表连接模块与 Arduino UNO：

LCD 引脚Arduino UNO
VCC5V
3V3NC
GNDGND
MISONC
MOSID11
SCLKD13
SD_CSNC
LCD_CSD10
LCD_DCD7
LCD_RSTD8
LCD_BLD9
TP_SDASDA
TP_SCLSCL
TP_INTD3
TP_RSTD4

安装依赖库​

  1. 下载并解压 2inch Capacitive Touch LCD Arduino 示例程序。
  2. 将程序包内的 GFX_Library_for_Arduino 文件夹复制到 Arduino 的 libraries 目录。该库需离线安装，详细方法请参考 Arduino 库管理教程。

运行示例​

  1. 进入 2inch_Capacitive_Touch_LCD_Demo_Arduino/2inch_Capacitive_Touch_LCD 目录。

  2. 双击 2inch_Capacitive_Touch_LCD.ino，使用 Arduino IDE 打开示例。

  3. 选择 Arduino UNO 和对应串口，然后编译并上传程序。

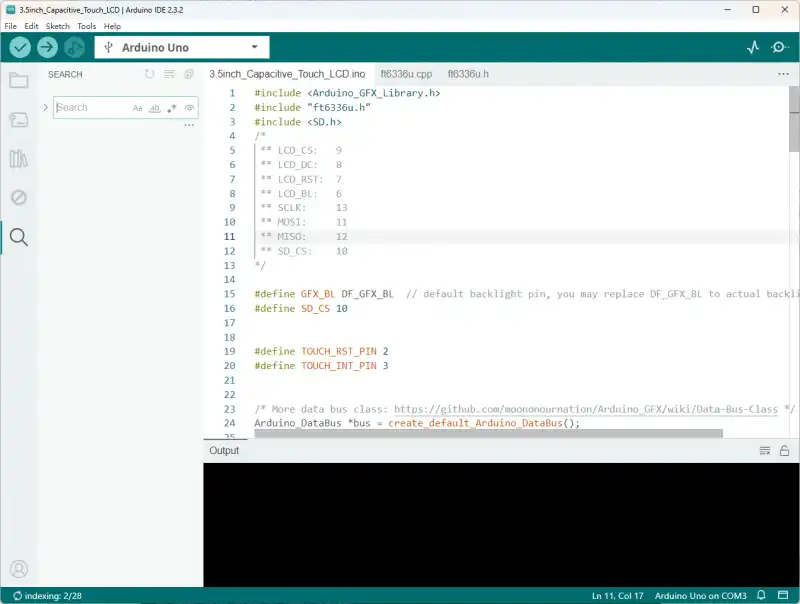

    在 Arduino IDE 中编译 2inch Capacitive Touch LCD Arduino UNO 示例

程序运行后，屏幕进入触控画板界面。

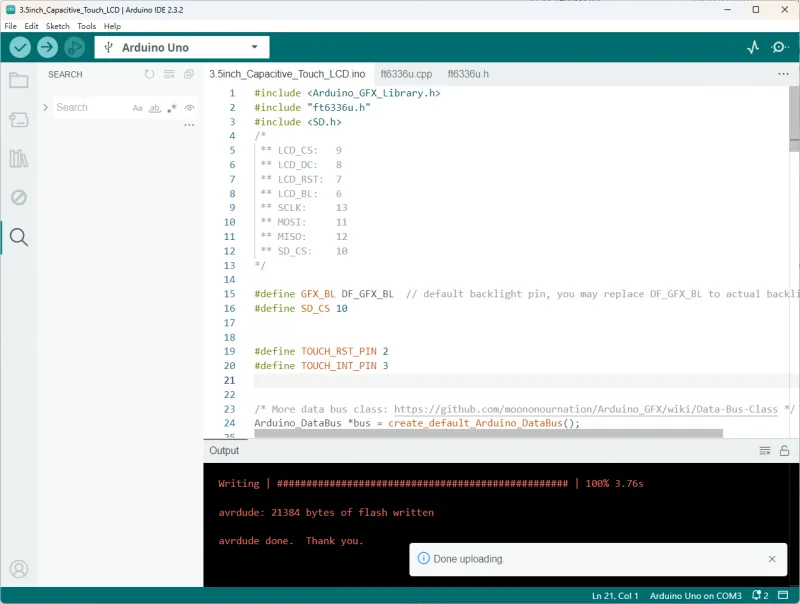

2inch Capacitive Touch LCD Arduino UNO 示例上传完成
