ESP32-S3 开发

硬件连接

使用 15PIN 杜邦线按照下表连接模块与 ESP32-S3：

LCD 引脚	ESP32-S3
VCC	NC
3V3	3V3
GND	GND
MISO	GPIO 42
MOSI	GPIO 2
SCLK	GPIO 1
SD_CS	GPIO 38
LCD_CS	GPIO 39
LCD_DC	GPIO 41
LCD_RST	GPIO 40
LCD_BL	GPIO 6
TP_SDA	GPIO 15
TP_SCL	GPIO 7
TP_INT	GPIO 17
TP_RST	GPIO 16

配置 Arduino IDE

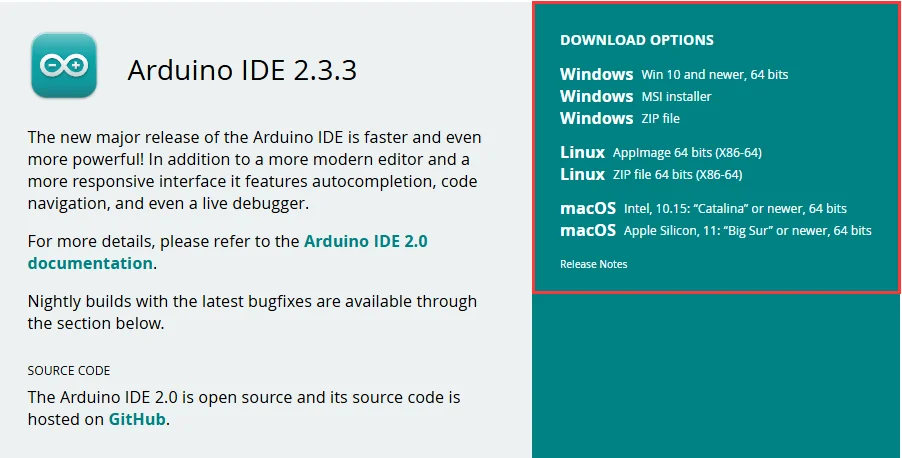

1. 按照 安装和配置 Arduino IDE 教程 安装 Arduino IDE 和 Arduino ESP32 Core。



2. 下载并解压 2inch Capacitive Touch LCD ESP32-S3 示例程序。

3. 将示例程序包内的 GFX_Library_for_Arduino 库安装到 Arduino IDE。该库需离线安装，详细方法请参考上述 Arduino IDE 教程中的库管理章节。

Arduino IDE 基础操作

如果尚未使用 Arduino IDE 编译和上传过 ESP32-S3 程序，可通过以下测试程序检查开发环境：

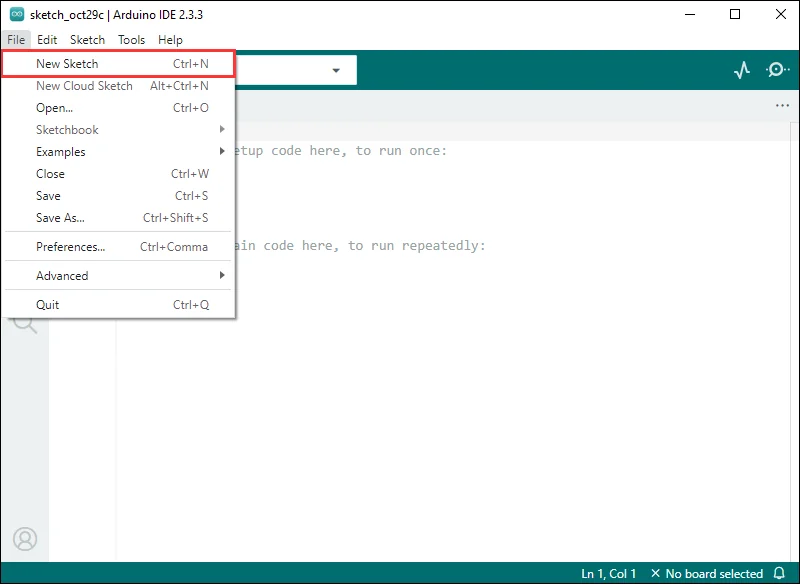

1. 选择 "File" > "New Sketch" 新建项目：

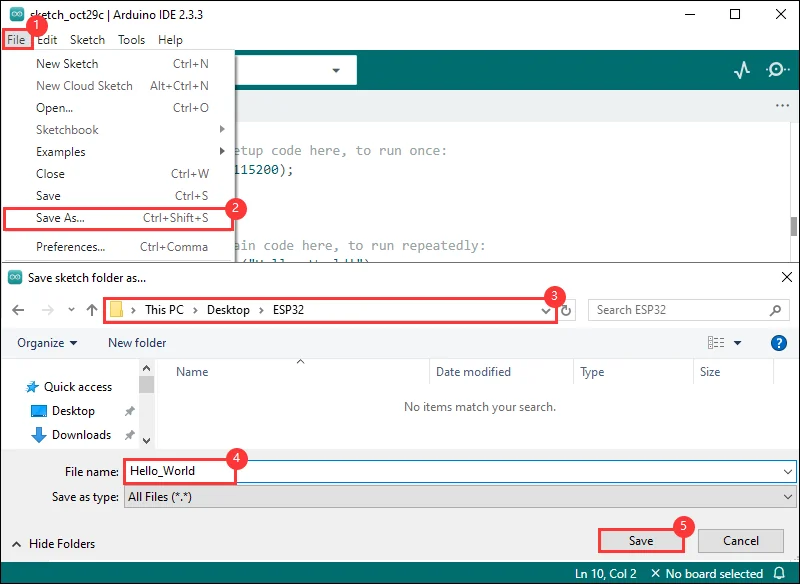

2. 输入以下代码，并选择 "File" > "Save As" 保存项目：

   void setup() {
     Serial.begin(115200);
   }

   void loop() {
     Serial.println("Hello, World!");
     delay(2000);
   }

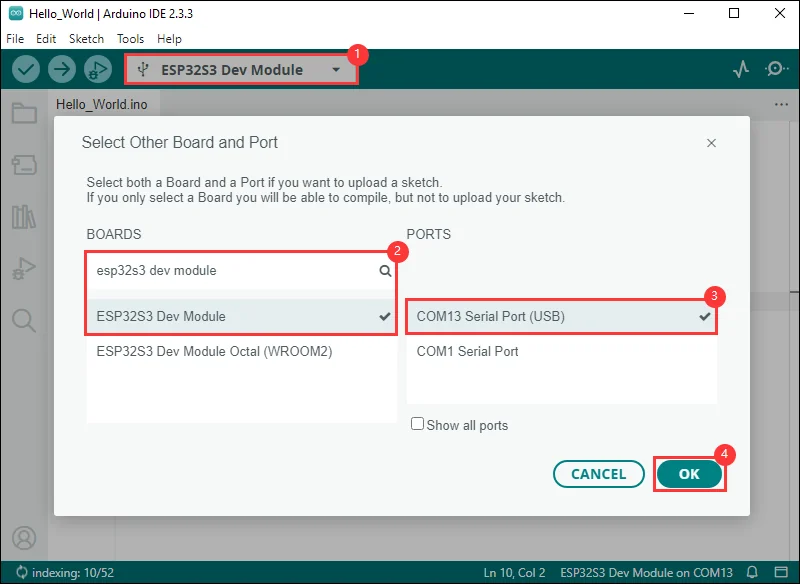

3. 选择 "ESP32S3 Dev Module" 和开发板对应的串口：

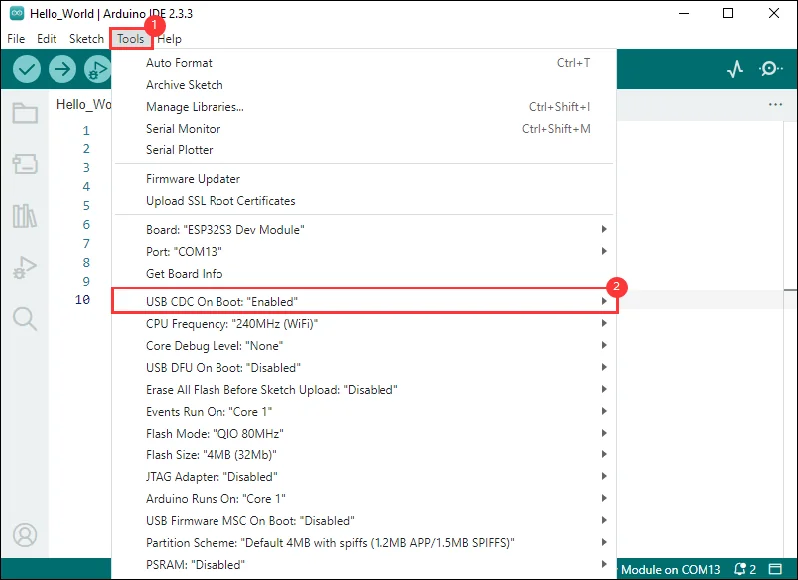

4. 如果开发板仅提供原生 USB 接口，在 "Tools" 菜单中将 "USB CDC On Boot" 设置为 "Enabled"：

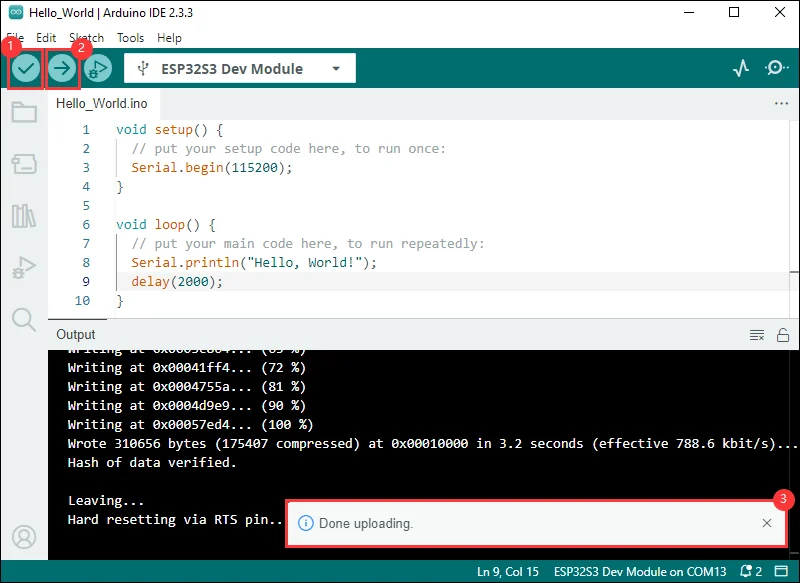

5. 编译并上传程序。上传完成后，Arduino IDE 输出窗口会显示复位提示：

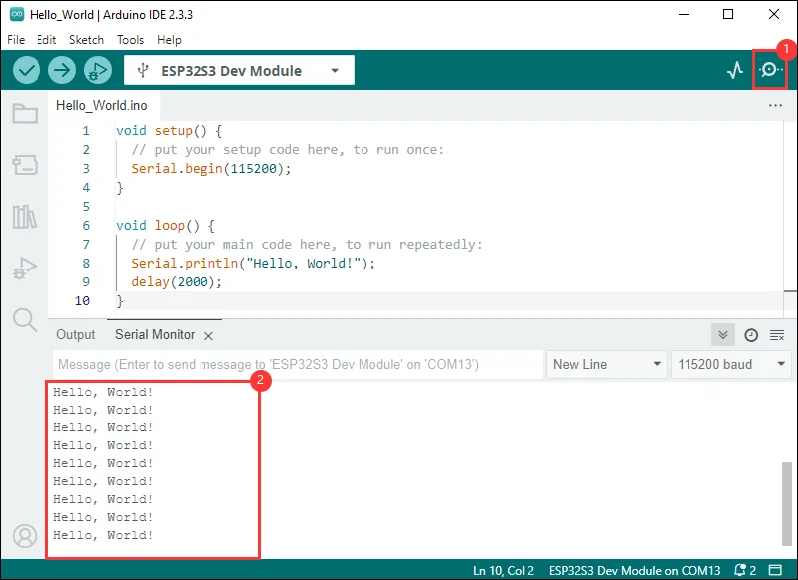

6. 打开串口监视器并将波特率设置为 115200。串口监视器每隔 2 秒输出一次 Hello, World!：



运行示例

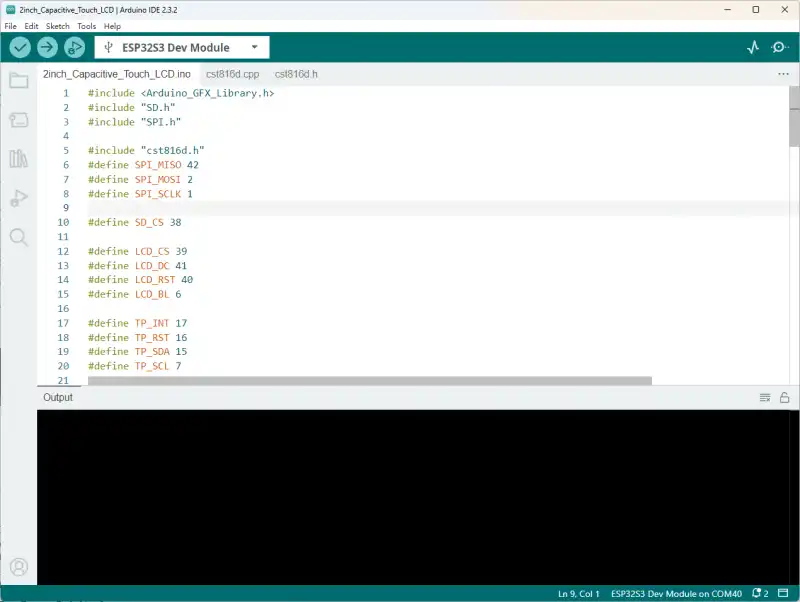

1. 使用 Arduino IDE 打开 2inch_Capacitive_Touch_LCD_Demo_ESP32S3/2inch_Capacitive_Touch_LCD 示例。

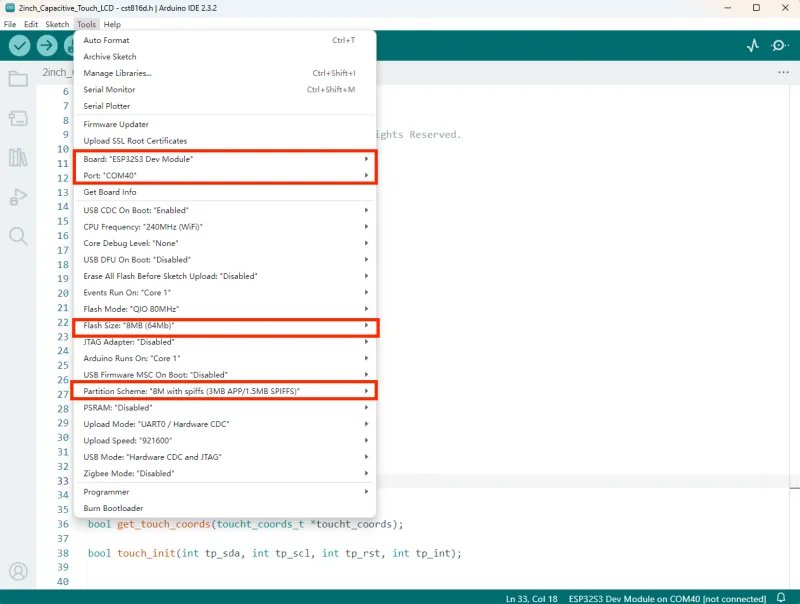

2. 根据实际使用的 ESP32-S3 开发板选择开发板型号和串口，并按开发板资源调整示例中的引脚配置。



3. 如果开发板仅提供原生 USB 接口，请在 Arduino IDE 中启用 "USB CDC On Boot"。

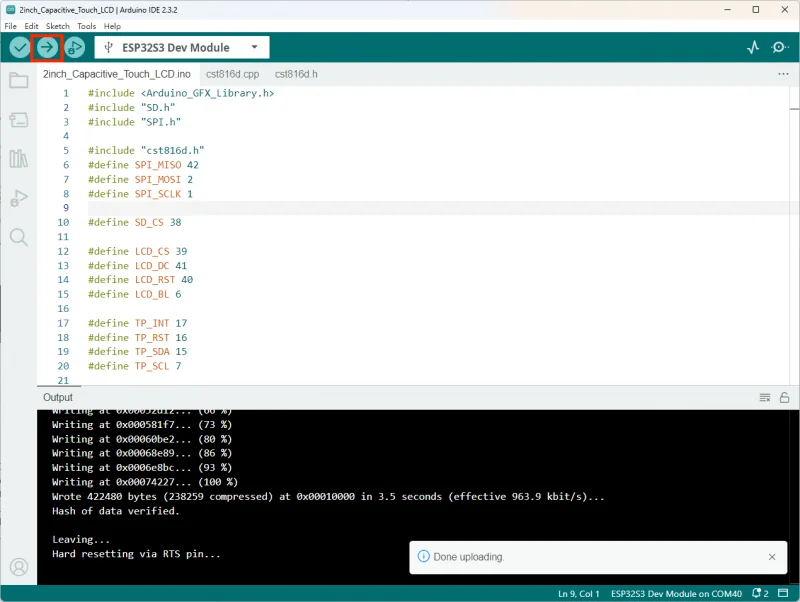

4. 编译并上传程序。

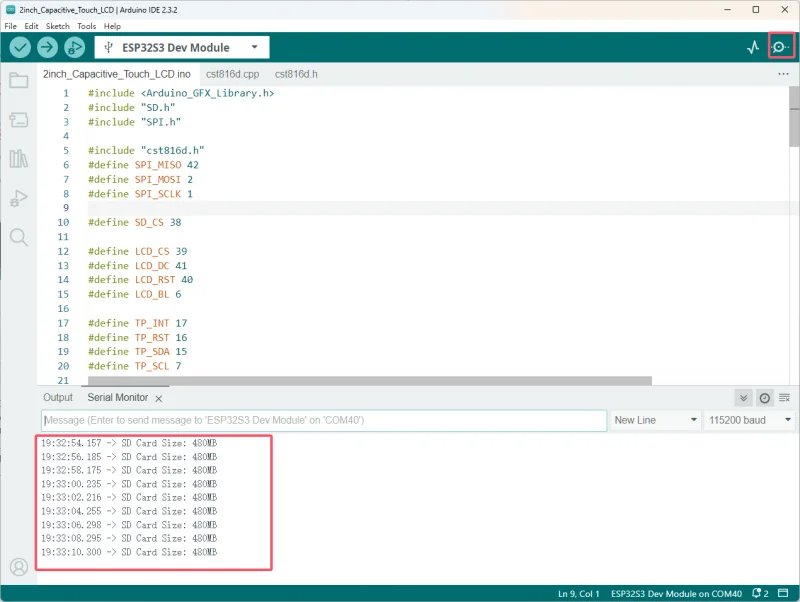

程序运行后，屏幕进入触控画板界面。打开串口监视器，还可查看程序识别到的 Micro SD 卡容量。
