3.5inch Capacitive Touch LCD 产品说明
| SKU | 产品 |
|---|---|
| 待补 | 3.5inch Capacitive Touch LCD |
产品简介
3.5inch Capacitive Touch LCD 配备320 × 480分辨率的电容触摸屏，支持15PIN端子接口或18PIN FPC插槽接入，并提供树莓派、ESP32、Pico、Arduino等的示例资料。
产品特性
- 320 × 480 分辨率，262K 彩色，能清晰地显示彩色图片
- 触摸屏透过率高，响应快，寿命长
- 内置 ST7796S 驱动芯片和 FT6336U 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
- 配备Micro SD卡槽，方便存储更多的图片、视频、音乐等
- 引出 LCD 控制接口，可以选择 15PIN 端子接口或 18PIN 的 FPC 插槽接入显示屏
- 板载电平转换芯片，支持 3.3V/5V 两种工作电平

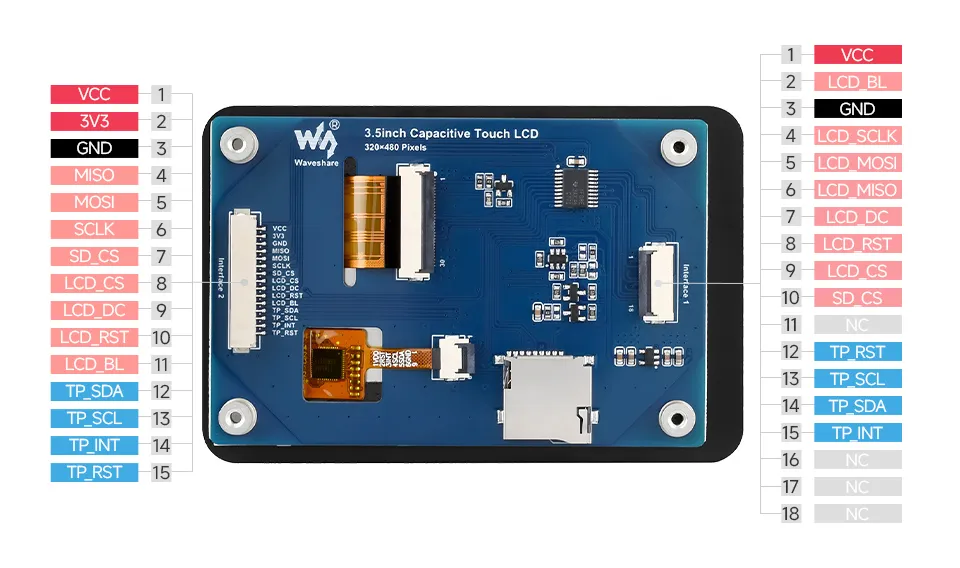

接口介绍
** 3V3 引脚可用作电源输入或输出。当用作输出时，需确保 VCC 引脚输入 5V，建议将输出电流限制在 200mA 以内。**

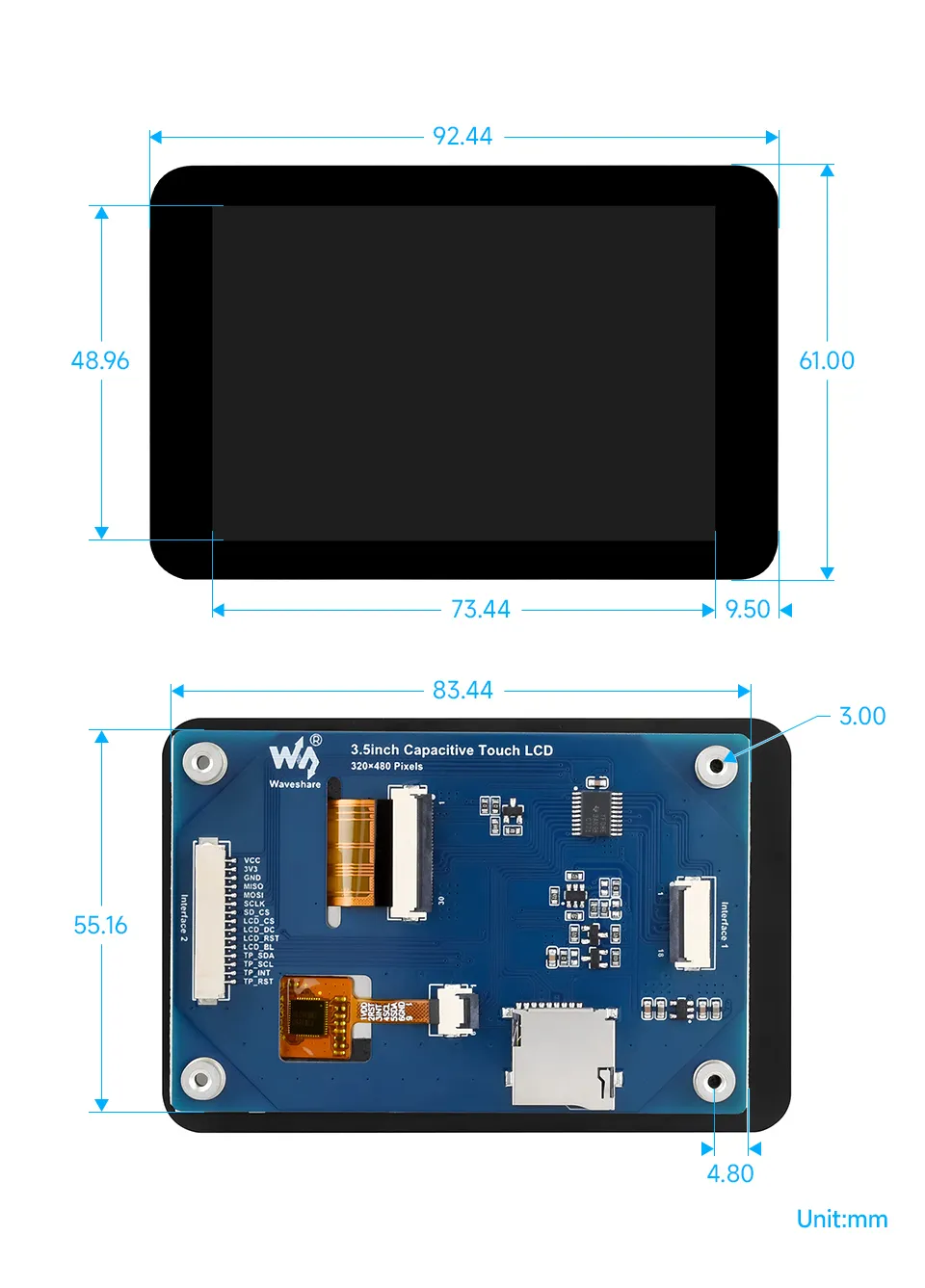

产品尺寸
产品参数
(请保证供电电压和逻辑电压一致，否则会导致无法正常工作)
| 参数名称 | 参数 |
|---|---|
| 供电电压 | 3.3V/5V |
| 屏幕类型 | IPS |
| 通信接口 | Display ：SPI |
| Touch ：I2C | |
| 控制芯片 | Display ：ST7796S |
| Touch ：FT6336U | |
| 分辨率 | 320(H) x 480(V) |
| 显示尺寸 | 48.96 (H) x 73.44 (V) mm |
| 像素间距 | 0.051 x 0.153mm |
| 产品尺寸 | 61.00（H）x 92.44（V） mm |
