搭配 树莓派 Pico 使用

硬件连接

• 15PIN 杜邦线接口

LCD引脚	Raspberry Pi Pico
VCC	NC
3V3	3V3
GND	GND
MISO	12
MOSI	11
SCLK	10
SD_CS	NC
LCD_CS	9
LCD_DC	14
LCD_RST	13
LCD_BL	15
TP_SDA	6
TP_SCL	7
TP_INT	8
TP_RST	5

Python 环境

前置操作

1.安装Thonny（Thonny安装包）
2.按住Raspberry Pi Pico的“BOOTSEL”键，然后上电，上电后松开
3.电脑会出现一个新的盘符，将固件（Raspberry Pi Pico固件）解压，并将固件（后缀为uf2）拷贝至该磁盘（拷贝成功磁盘会自动消失）
4.开启Thonny，点击右下方的“Python x.x.x”,选择“Configure interpreter”
5.在弹出窗口中选择“解释器”->解释器选择“MicroPython(Raspbeery Pi Pico)”->端口选择“自动探测端口”
6.点击暂停，Shell窗口出现“MicroPython v1.20.0-50-g786013d46 on 2023-05-04; Raspberry Pi Pico with RP2040 Type "help()" for more information.”即为连接成功

• 以下为第4点与第5点操作流程：



• 连接成功效果如下：



示例程序

• 下载示例程序

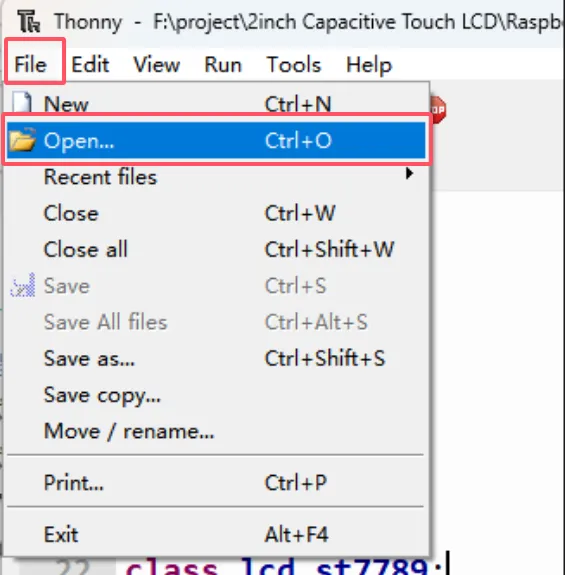

• 解压示例文件，打开 Thonny

• 打开示例文件，路径为：3.5inch_Capacitive_Touch_LCD_Demo_Pico/3.5inch_Capacitive_Touch_LCD.py

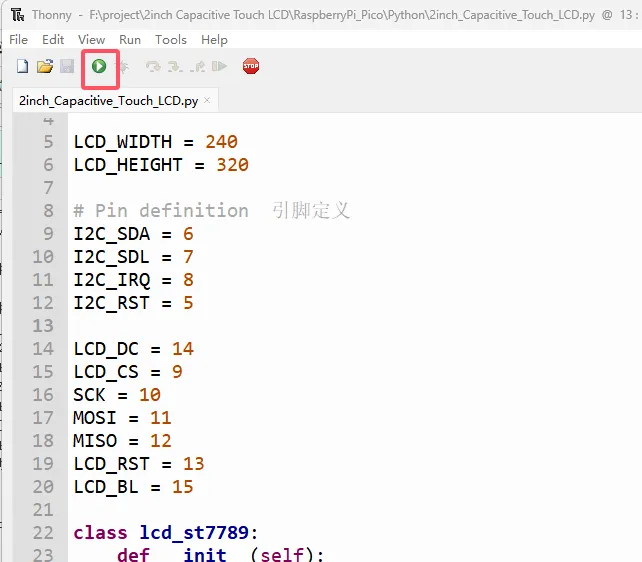

• 运行程序即可在屏幕上实现画板功能

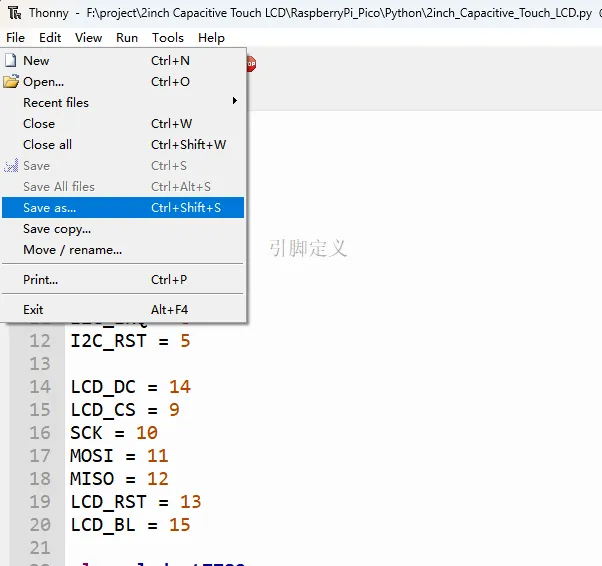

• 若需上电自动运行程序，请将文件名修改为 main.py
