使用说明

搭配Pi 5/CM5/CM4/CM3+/CM3使用使用

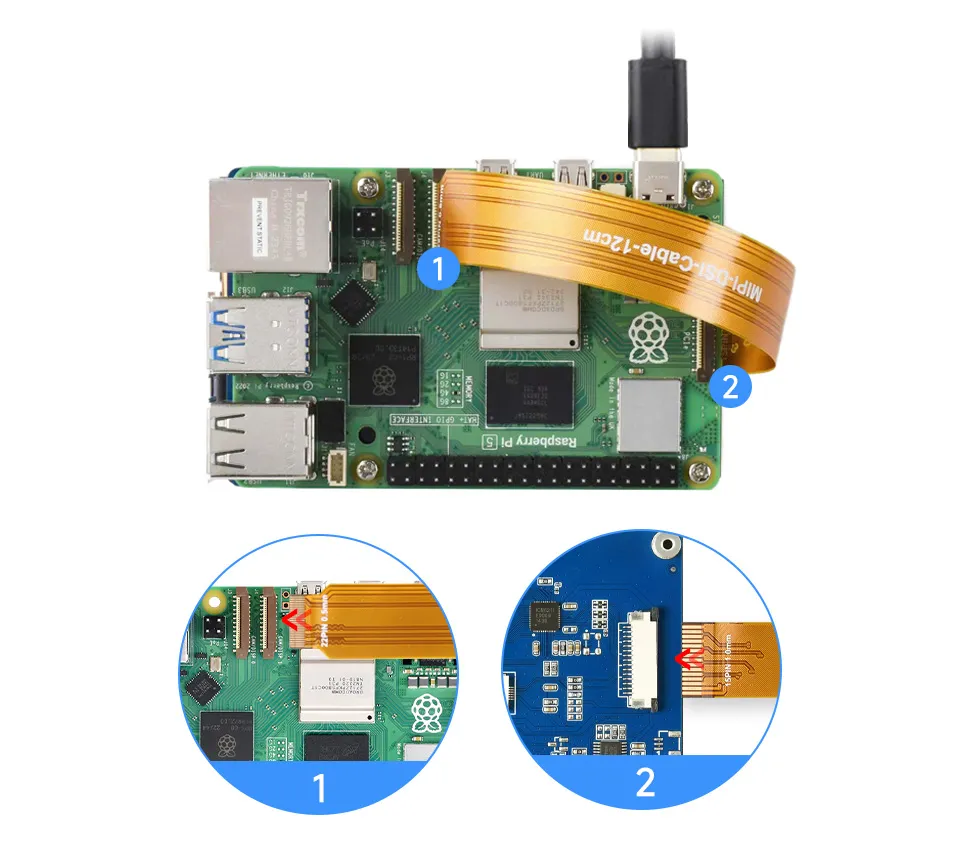

• 使用DSI-Cable-12cm线材，将3.5inch DSI LCD (H)连接到Raspberry Pi主板的22PIN DSI1接口。
• 为了方便安装，可将 Raspberry Pi 5 固定在 3.5inch DSI LCD (H) 背面。

在组装时，请在屏幕与主板之间垫上配件包内的短铜柱，再用螺丝固定，如下图所示：

搭配Pi 4B/3B+/3A+/3B/2B/B+/A+使用

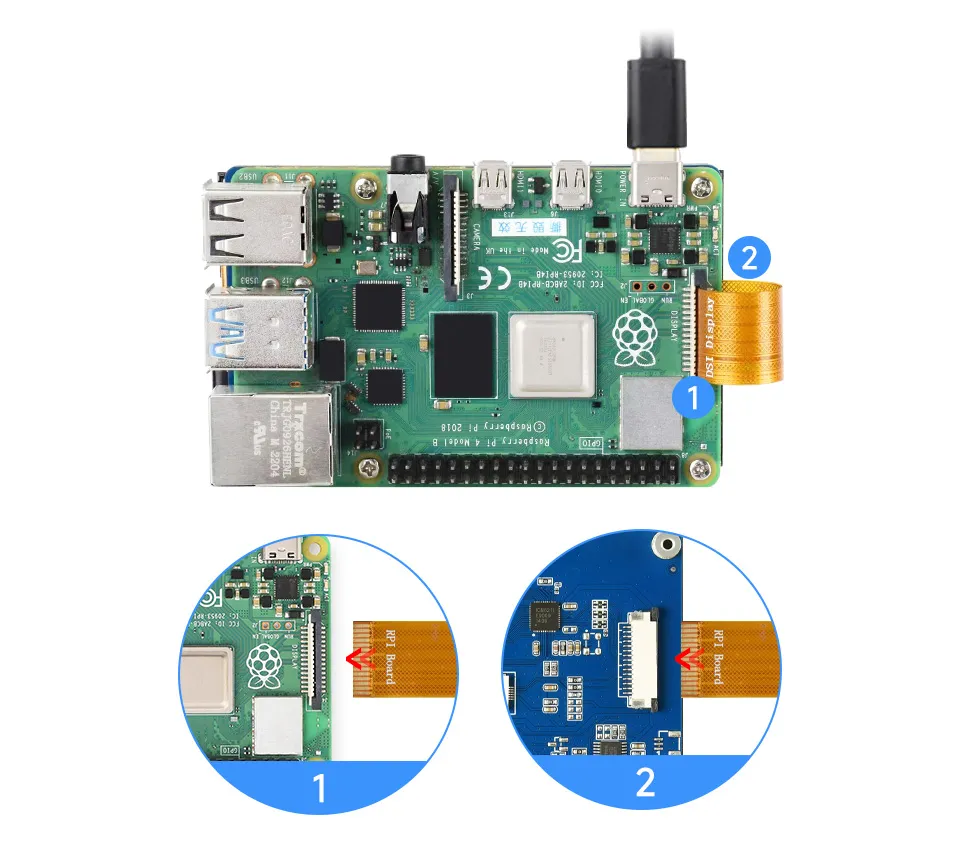

• 使用FFC线，将3.5inch DSI LCD (H)连接到Raspberry Pi主板的15PIN DSI接口。
• 为了方便使用，可以把Raspberry Pi主板通过螺丝固定的3.5inch DSI LCD (H)的背面，并组装上铜柱。

在组装时，请在屏幕与主板之间垫上配件包内的短铜柱，再用螺丝固定，如下图所示：

软件设置

在 Trixie / Bookworm 使用（推荐）

• 1. 将TF卡连接到PC，下载并使用Raspberry Pi Imager进行烧录对应系统镜像。

• 2. 镜像烧写完成后，打开TF卡根目录的config.txt文件，在文件末尾加入下列内容并保存：

  dtoverlay=vc4-kms-v3d
  #DSI1 Use
  dtoverlay=waveshare_35DSI,35H,dsi1
  #DSI0 Use
  #dtoverlay=waveshare_35DSI,35H,dsi0

• 3. 下载Waveshare_35DSI.dtbo文件并复制到overlays目录(/boot/overlays/)

• 4. 插入 TF 卡并启动树莓派，等待约 30 秒即可显示。

Trixie / Bookworm 显示旋转

GUI 界面旋转

以下步骤以Trixie系统为例:

• 1.点击左上角菜单，依次进入 Preferences → Control Center，选择 Screens

• 2.进入"Screen"->"DSI-1"->"Touchscreen" ，勾选"10-0014 Goodix Capacitive TouchScreen"

• 3：进入"Screen"->"DSI-2"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"即可完成显示和触摸同步旋转。

• 在Bookworm系统中，该设置入口位于 Screen Configuration → Screen。

信息

注意：仅Trixie/Bookworm系统支持以上同步旋转方法。对于Bullseye/Butser系统，显示旋转后，需手动单独设置触摸旋转。

lite版本显示旋转

sudo nano /boot/firmware/cmdline.txt
#在cmdline.txt文件开头添加对应显示屏的分辨率和旋转角度指令，保存重启后生效
#例如DSI-1显示屏720x1280分辨率，显示旋转90度
video=DSI-1:480x800e,rotate=90
#例如DSI-1显示屏720x1280分辨率，显示旋转180度
video=DSI-1:480x800e,rotate=180
#例如DSI-1显示屏720x1280分辨率，显示旋转270度
video=DSI-1:480x800e,rotate=270

注意：

• 1.以实际的显示屏分辨率为准。
• 2.如果是使用Pi5/CM5，以实际识别到的DSI显示器编号为准，例如"DSI-2"。
• 3.无法使用 cmdline.txt 将 DSI 显示器与 HDMI 显示器分开旋转。当您同时使用 DSI 和 HDMI 时，它们共享相同的旋转值。

在Bullseye系统上使用（需编译驱动）

烧录官方Bullseye系统

• 1. 请从 Raspberry Pi 官方下载适用于 Bullseye 的系统镜像（根据需要选择 32 位或 64 位）：
  • Raspberry Pi OS Bullseye (32-bit)
  • Raspberry Pi OS Bullseye (64-bit)
• 2. 将镜像使用Win32DiskImager.exe烧写到 TF 卡中，然后插入树莓派并启动系统。

安装头文件和驱动

sudo apt-get update
sudo apt-get install unzip -y
sudo apt-get install cmake -y
sudo apt-get install raspberrypi-kernel-headers
sudo wget https://www.waveshare.net/w/upload/4/45/Waveshare_35DSI.dtbo
sudo wget https://www.waveshare.net/w/upload/8/84/Vc4-kms-dsi-generic.dtbo
sudo wget https://www.waveshare.net/w/upload/2/2a/3inch5_DSI_H_Drives_Bullseye.zip
sudo cp Waveshare_35DSI.dtbo /boot/overlays/
sudo cp Vc4-kms-dsi-generic.dtbo /boot/overlays/
sudo unzip ./3inch5_DSI_H_Drives_Bullseye.zip
cd 3inch5_DSI_H_Drives_Bullseye

编辑config.txt文件

sudo nano /boot/config.txt

在 [all] 末尾加入：

display_auto_detect=0
disable_splash=1
display_auto_detect = 1
dtoverlay=vc4-kms-dsi-generic,hactive=480,hfp=48,hsync=32,hbp=80,vactive=800,vfp=3,vsync=10,vbp=62
dtoverlay=Waveshare_35DSI

先不要重启树莓派。

查看当前系统内核版本

uname -r

将会看到以下两种之一：

• #6.1.21-v7+
• #6.1.21-v8+

请根据对应内核版本的步骤操作

6.1.21-v7+

• 编译 panel-simple

  cd ~/3inch5_DSI_H-RPi3_6.1.21-v7+/panel_simple-ko
  sudo make
  sudo xz panel-simple.ko
  sudo cp panel-simple.ko.xz /lib/modules/6.1.21-v7+/kernel/drivers/gpu/drm/panel/

• 编译触摸驱动 goodix_ts

  cd ~/3inch5_DSI_H-RPi3_6.1.21-v7+/goodix_gt911-ko
  sudo make
  sudo xz goodix_ts.ko
  sudo cp goodix_ts.ko.xz /lib/modules/6.1.21-v7+/kernel/drivers/input/touchscreen/
  sudo depmod -a

sudo reboot重启后屏幕即可正常显示触摸

6.1.21-v8+

• 替换 panel-simple

  cd ~/3inch5_DSI_H-RPi4_6.1.21-v8+/panel_simple-ko
  sudo cp panel-simple.ko.xz /lib/modules/6.1.21-v8+/kernel/drivers/gpu/drm/panel/

• 替换触摸驱动

  cd ..
  cd ~/3inch5_DSI_H-RPi4_6.1.21-v8+/goodix_gt911-ko
  sudo cp goodix_ts.ko.xz /lib/modules/6.1.21-v8+/kernel/drivers/input/touchscreen/
  sudo depmod -a

sudo reboot重启后屏幕即可正常显示触摸

Bullseye显示旋转

GUI 界面旋转

• 1.打开"Screen Configuration"应用程序；

• 2.进入"Screen"->"DSI-1"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"，即可完成显示旋转。

lite版本显示旋转

• 1.需要修改/boot/cmdline.txt文件：

  sudo nano /boot/cmdline.txt

• 2.在cmdline.txt文件开头，添加对应显示旋转角度的指令：（请注意，该命令需要放在同一行上，每个命令用空格分隔。）

  video=DSI-1:480x800M@60,rotate=90

通过将rotate值更改为 90、180 或 270 来更改显示旋转的角度。

• 3.保存并重新启动

  sudo reboot

Bullseye 触摸旋转

部分系统显示旋转后，触摸方向不一致，需要按下文操作进行触摸旋转：
1. 安装libinput

sudo apt-get install xserver-xorg-input-libinput

• 如果你安装的是Ubuntu系统，或者是Jetson Nano。安装指令为

  sudo apt install xserver-xorg-input-synaptics

2. 在/etc/X11/下创建xorg.conf.d目录 (如果该目录已存在，这直接进行第3步)

sudo mkdir /etc/X11/xorg.conf.d

3. 复制40-libinput-conf 文件到刚刚创建的目录下

sudo cp /usr/share/X11/xorg.conf.d/40-libinput.conf /etc/X11/xorg.conf.d/

4. 编辑该文件

sudo nano /etc/X11/xorg.conf.d/40-libinput.conf

#找到 touchscreen的部分，在里面添加对应的旋转角度指令，然后保存即可
#90°Right触摸旋转：
Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"
#180° Inverted触摸旋转：
#Option "CalibrationMatrix" "-1 0 1 0 -1 1 0 0 1"
#270° Left旋转：
#Option "CalibrationMatrix" "0 -1 1 1 0 0 0 0 1"
类似下图位置：

5. 重启树莓派

sudo reboot

完成以上步骤后触摸将会进行旋转。

预安装镜像

• 3.5inch_DSI_LCD_H Trixie 64位
• 3.5inch_DSI_LCD_H Bullseye 32位
• 3.5inch_DSI_LCD_H Bullseye 64位

相关资料

图纸

• 3.5inch_DSI_LCD_H 3D图纸 STP
• 3.5inch_DSI_LCD_H 2D图纸 DWG
• 3.5inch_DSI_LCD_H 2D图纸 PDF

软件

• Raspberry Pi Imager
