搭配 ESP32 使用

本章介绍 ESP32 环境搭建，包括 Arduino IDE、ESP32板管理、相关库的安装，程序编译下载及示例程序测试，帮助用户掌握开发板，便于二次开发。

硬件连接​

  • 11PIN 杜邦线接口
LCD引脚ESP32S3
VCC3V3
GNDGND
MISOGP4
MOSIGP13
SCLKGP12
LCD_CSGP14
LCD_DCGP17
LCD_RSTGP18
LCD_BLGP5
TP_CSGP2
TP_IRQGP9

Arduino环境搭建​

下载和安装 Arduino IDE​

  • 点击访问Arduino官网，选择对应的系统和系统位数下载。Arduino IDE的版本需要≥1.8，安装的路径不能出现中文，否则编译时会出现错误。

ESP32-S3-AMOLED-1

  • 运行安装程序，全部默认安装即可。
信息

环境设置是在 Windows 10 系统下进行，Linux和Mac用户可访问Arduino-esp32环境搭建参考

安装 Arduino-ESP32​

  • ESP32相关主板在Arduino IDE使用，须先安装“esp32 by Espressif Systems ”开发板的软件包
  • 根据板安装要求 进行安装，一般推荐“在线安装 ”， 若在线安装失败，则使用“离线安装 ”
  • 安装教程，详见：Arduino 板管理教程

3.5inch RPi LCD (G) 所需开发板安装说明

板名称板安装要求版本号要求
esp32 by Espressif Systems“离线”安装/“在线”安装2.0.13

运行第一个 Arduino 程序​

提示

如果你刚入门学习ESP32和Arduino，还不知道如何创建、编译、烧录和运行Arduino ESP32程序，那么请展开看看，希望可以帮助到你！

新建工程​

  • 运行Arduino IDE，选择 File -> New Sketch

ESP32-S3-AMOLED-1

  • 输入代码：

    void setup() {
      // put your setup code here, to run once:
      Serial.begin(115200);
    }

    void loop() {
      // put your main code here, to run repeatedly:
      Serial.println("Hello, World!");
      delay(2000);
    }

  • 保存代码工程，选择 File -> Save As...；在弹出的菜单选择保存工程路径，并输入工程名，如 Hello_World ，点击保存

编译和烧录程序​

  • 选择对应的开发板，以ESP32S3主板为例：

①. 点击选择下拉框选项“Select Other Board and Port ”；
②. 搜索需要的开发板型号“esp32s3 dev module ”并选择；
③. 选择COM口 ；
④. 保存 选择。

ESP32-S3-AMOLED-1

  • 若ESP32S3主板只有USB口，须打开（Enable）USB CDC ，如下图所示：

ESP32-S3-AMOLED-1

  • 编译并上传程序：

①. 编译程序；②. 编译并下载程序；③. 下载成功。

ESP32-S3-AMOLED-1

  • 打开串口监视窗口 ，程序每隔2秒会打印“Hello World!”，运行情况如下所示：

ESP32-S3-AMOLED-1

示例程序​

  • 下载示例程序，并解压

  • 复制libraries文件夹至Arduino的库路径

    C:\Users\{用户名}\Documents\Arduino

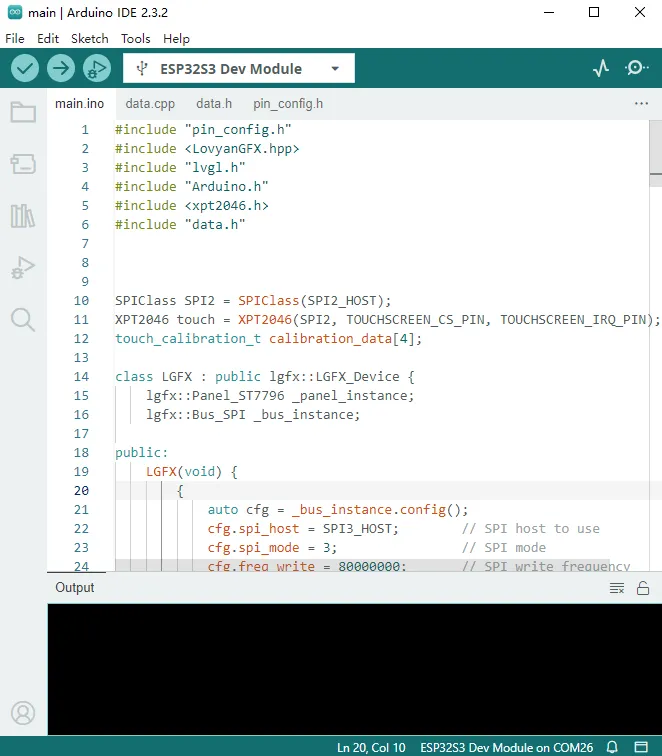

  • 在3inch5_RPI_LCD_G_ESP32S3\examples\main路径双击打开示例main.ino

3

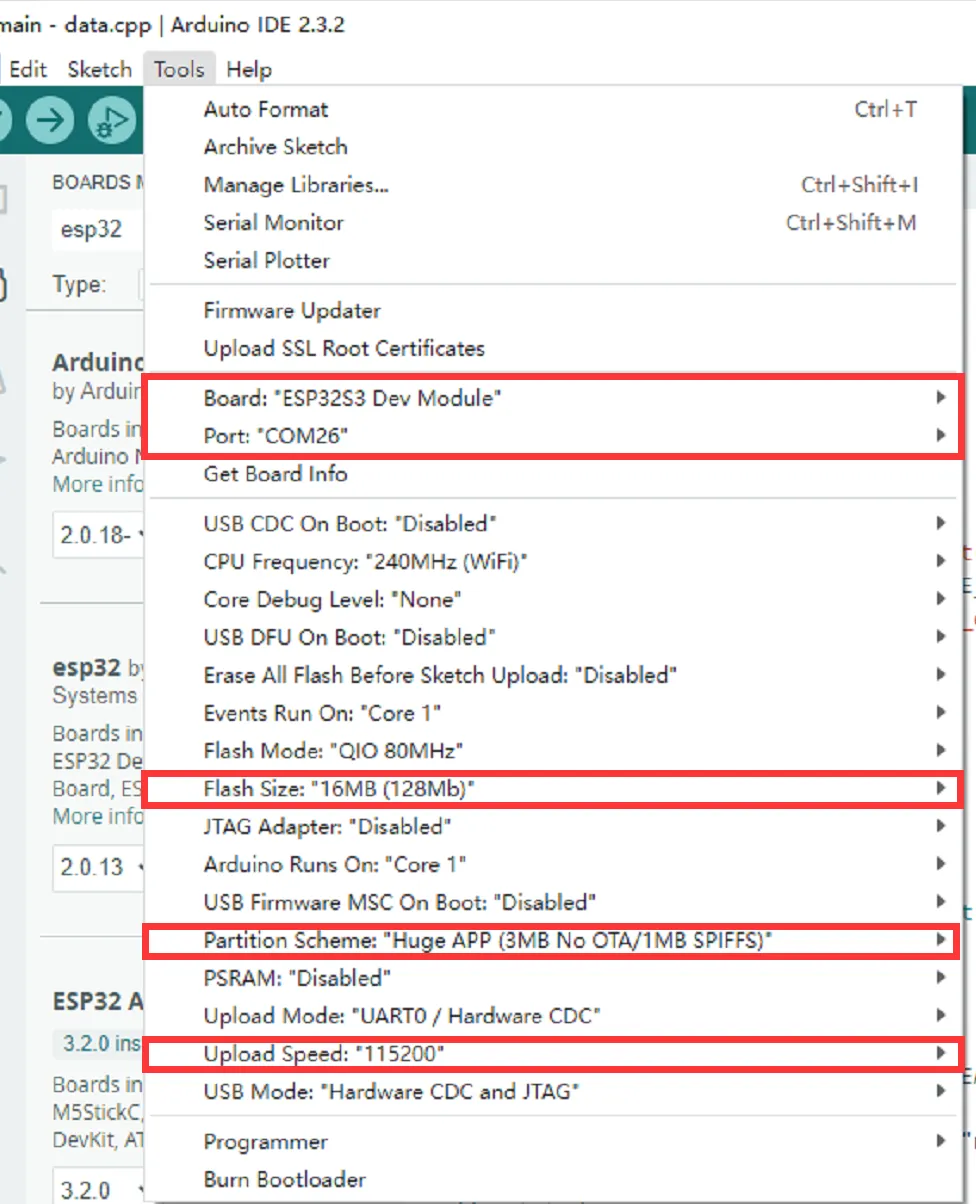

  • 根据您的ESP32S3的资源情况选择相应的配置

3

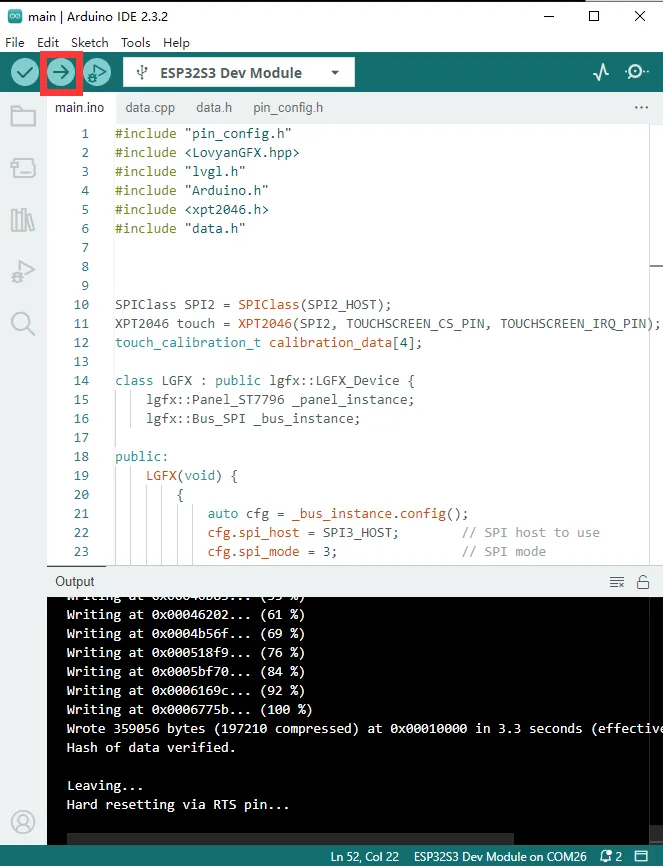

  • 编译并烧录示例

3

等待烧录完成后，屏幕即可正常显示触摸。
