搭配 树莓派 使用

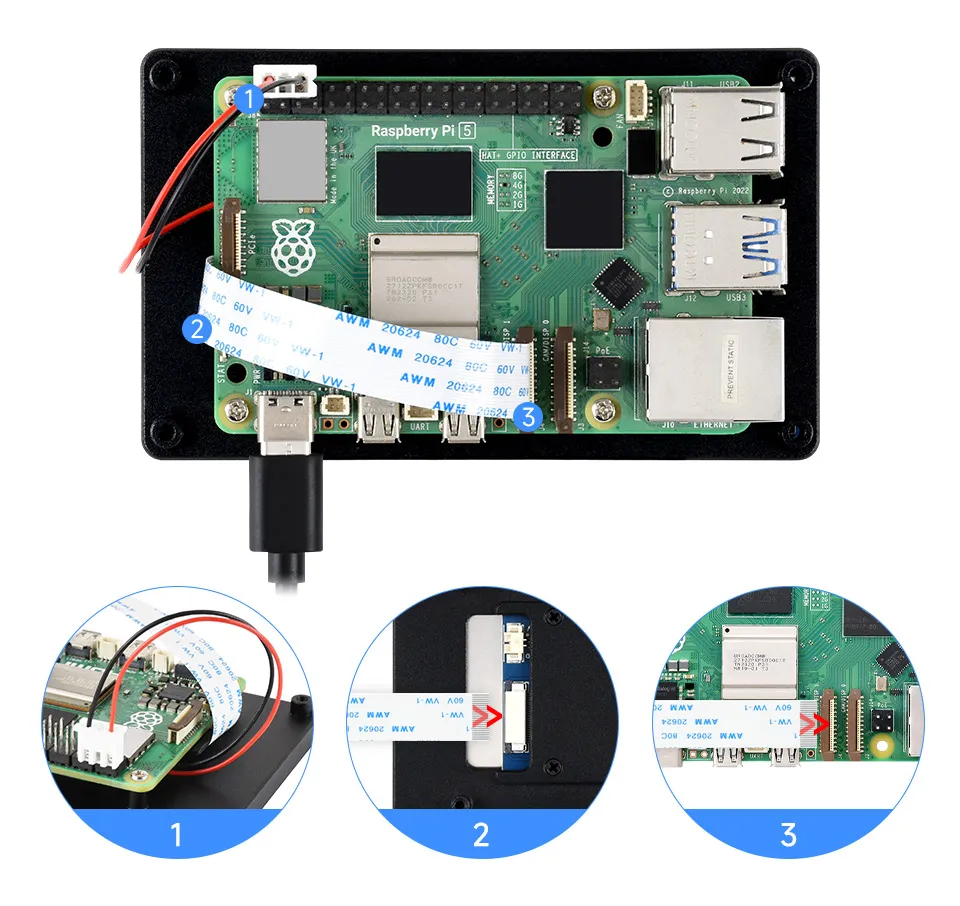

Pi5/CM5/CM4/CM3+/CM3 硬件连接​

  1. 使用"FFC 线 22PIN 200mm （异向） "排线，将显示屏的 DSI 接口连接到树莓派主板的 22PIN DSI 接口。
  2. 使用"GPIO 连接线"，将显示屏的电源接口连接到树莓派主板的 5V GND 排针。
    DSI 屏幕硬件连接
  3. 用 M2.5 螺丝将树莓派固定到显示屏上。 安装效果如下：
    DSI 屏幕硬件连接
注意

请确保 DSI 排线方向连接无误，并通过 GPIO 引脚提供 5V 电源。

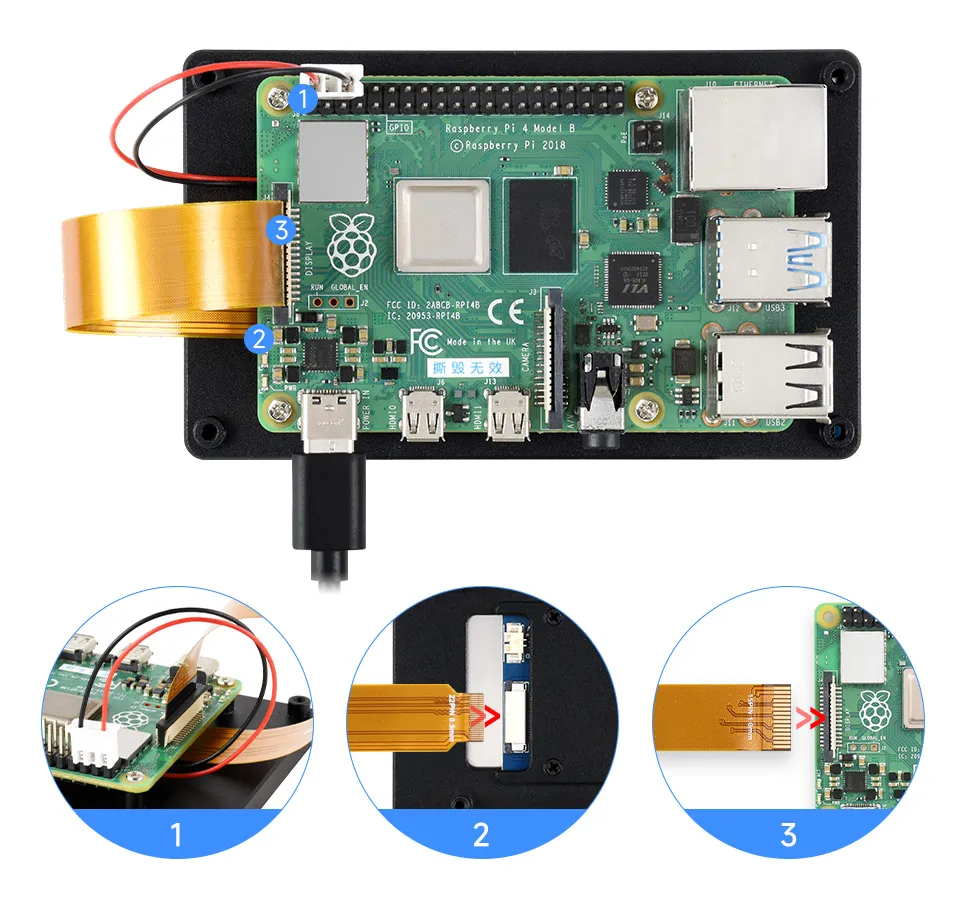

Pi4B/3B+/3B/3A+硬件连接​

  1. 使用"DSI-Cable-12cm"排线，将显示屏的 DSI 接口连接到树莓派主板的 15PIN DSI 接口。
  2. 使用"GPIO 连接线"，将显示屏的电源接口连接到树莓派主板的 5V GND 排针。
    DSI 屏幕硬件连接
  3. 用 M2.5 螺丝将树莓派固定到显示屏上。 安装效果如下：
    DSI 屏幕硬件连接
注意

请确保 DSI 排线方向连接无误，并通过 GPIO 引脚提供 5V 电源。

软件设置​

烧录最新 Trixie/Bookworm 系统​

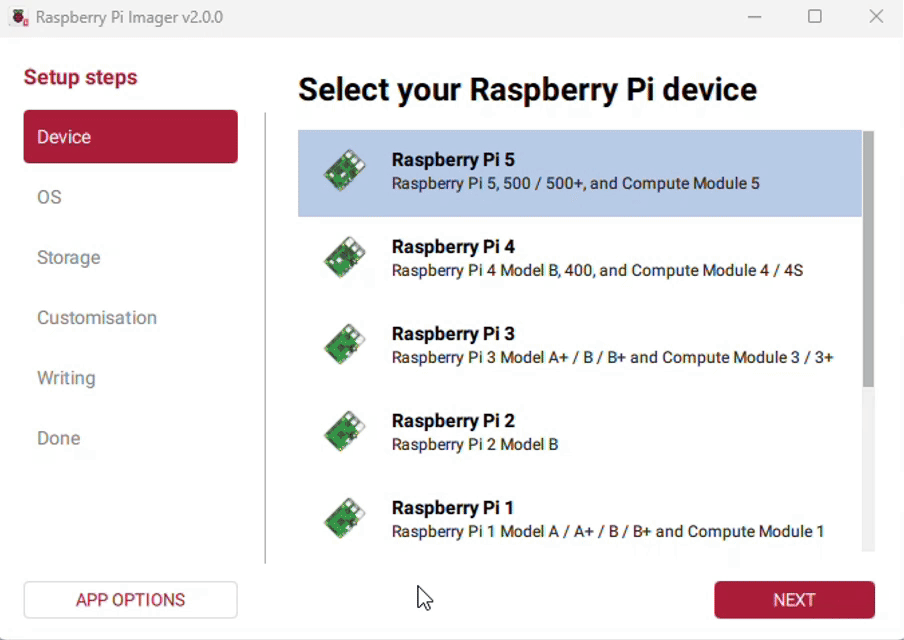

  1. 将 TF 卡连接到 PC，下载并使用 Raspberry Pi Imager 进行烧录对应系统镜像。

    DSI 烧录镜像

  2. 刷写完成后，将 TF 卡插入树莓派，启动树莓派，并登录树莓派的终端（可以将树莓派连接到 HDMI 显示器，或通过 SSH 远程登录）。

  3. 在终端中运行以下命令以安装驱动程序：

    wget https://www.waveshare.net/w/upload/4/46/Panel-waveshare-dsi2-driver.zip
    unzip Panel-waveshare-dsi2-driver.zip
    cd Panel-waveshare-dsi2-driver/panel-waveshare-dsi2-driver
    make
    sudo rm /lib/modules/$(uname -r)/kernel/drivers/regulator/waveshare-panel-regulator.ko.xz
    sudo rm /lib/modules/$(uname -r)/kernel/drivers/gpu/drm/panel/panel-waveshare-dsi-v2.ko.xz
    sudo cp ./waveshare-panel-regulator.ko /lib/modules/$(uname -r)
    sudo cp ./panel-waveshare-dsi-v2.ko /lib/modules/$(uname -r)
    sudo depmod
    sudo modprobe waveshare-panel-regulator
    sudo modprobe panel-waveshare-dsi-v2
    sudo dtc -I dts -O dtb -o vc4-kms-dsi-waveshare-panel-v2.dtbo vc4-kms-dsi-waveshare-panel-v2-overlay.dts
    sudo cp vc4-kms-dsi-waveshare-panel-v2.dtbo /boot/overlays/

  4. 配置 config.txt 文件

    sudo nano /boot/firmware/config.txt

    注意：由于 Pi5/CM5/CM4/CM3+/CM3 具有两个 mipi DSI 接口，请注意使用正确的 DSI 接口和指令，默认推荐使用 DSI1。

    dtoverlay=vc4-kms-v3d
    # DSI1 Use
    dtoverlay=vc4-kms-dsi-waveshare-panel-v2,4_0_inch_a
    # DSI0 Use
    #dtoverlay=vc4-kms-dsi-waveshare-panel-v2,4_0_inch_a,dsi0

  5. 保存退出，重启系统后，屏幕可以正常显示触摸。

调节背光亮度​

图形界面调光​

以下步骤以 Trixie 系统为例：

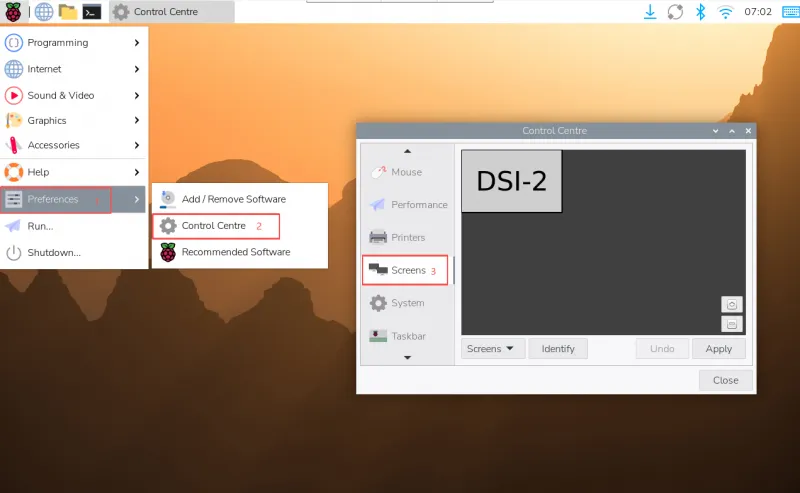

  1. 点击左上角菜单，依次进入 Preferences → Control Center，选择 Screens

    DSI 屏幕调光

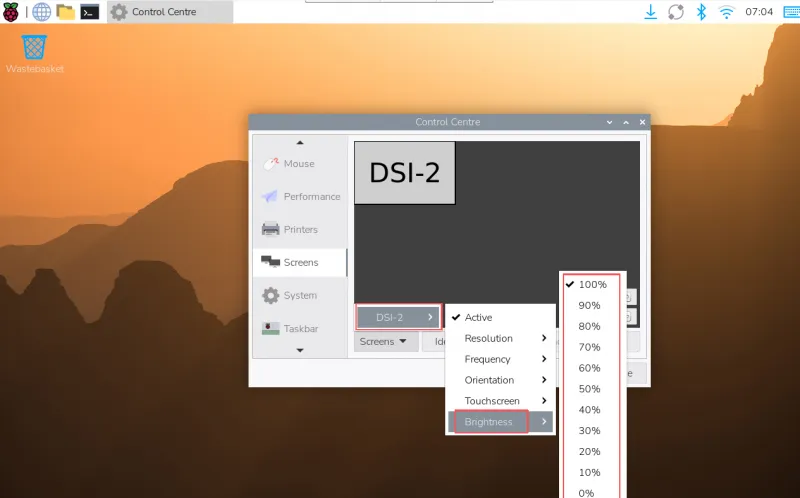

  2. 进入"Screen"->"DSI-2"->"Brightness" ，勾选并调整所需的背光亮度，最后点击 Apply 保存设置。

    DSI 屏幕调光
    信息

    在 Bookworm 系统中，该设置入口位于 Screen Configuration → Screen。

使用微雪背光调节应用程序​

您也可以使用微雪提供的图形化背光调节工具（该程序仅用于 Trixie，Bookworm 和 Bullseye 系统）：

wget https://www.waveshare.net/w/upload/f/f4/Brightness.zip
unzip Brightness.zip
cd Brightness
sudo chmod +x install.sh
./install.sh

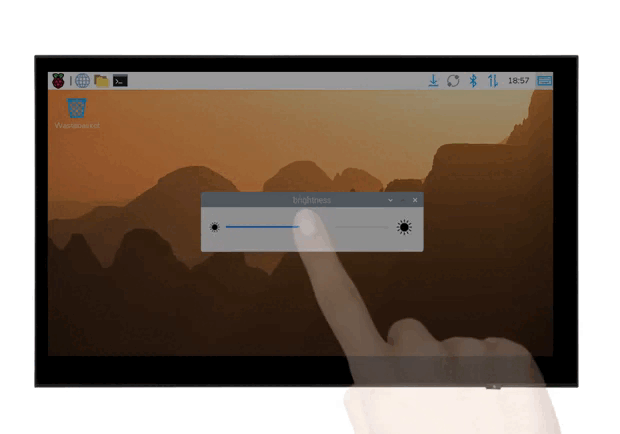

安装完成后，可以在开始菜单-> Accessories -> Brightness 打开该程序，如下图：

DSI 屏幕调光

使用终端调节背光亮度​

echo X | sudo tee /sys/class/backlight/*/brightness

其中 X 表示 0~255 中的任意数字。0 表示背光最暗，255 表示背光最亮。例如：

echo 100 | sudo tee /sys/class/backlight/*/brightness
echo 0 | sudo tee /sys/class/backlight/*/brightness
echo 255 | sudo tee /sys/class/backlight/*/brightness

Trixie/Bookworm 显示旋转​

GUI 界面旋转​

以下步骤以 Trixie 系统为例：

  1. 点击左上角菜单，依次进入 Preferences → Control Center，选择 Screens

    DSI 屏幕旋转

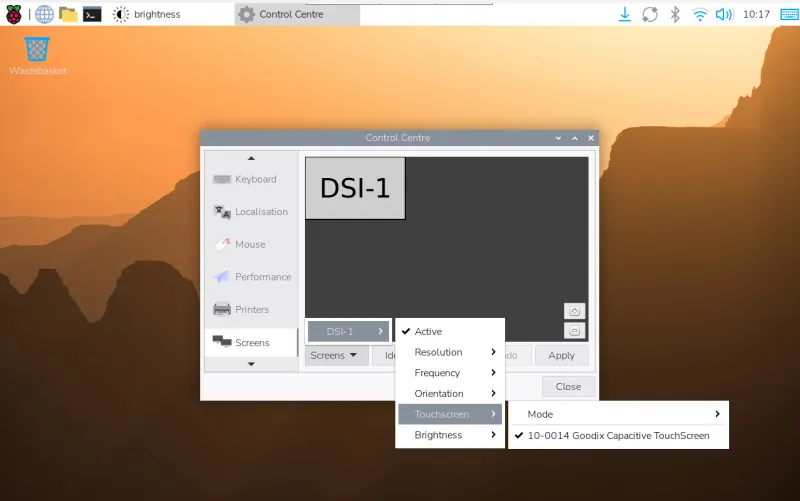

  2. 进入"Screen"->"DSI-1"->"Touchscreen"，勾选"10-0014 Goodix Capacitive TouchScreen"

    DSI 屏幕旋转

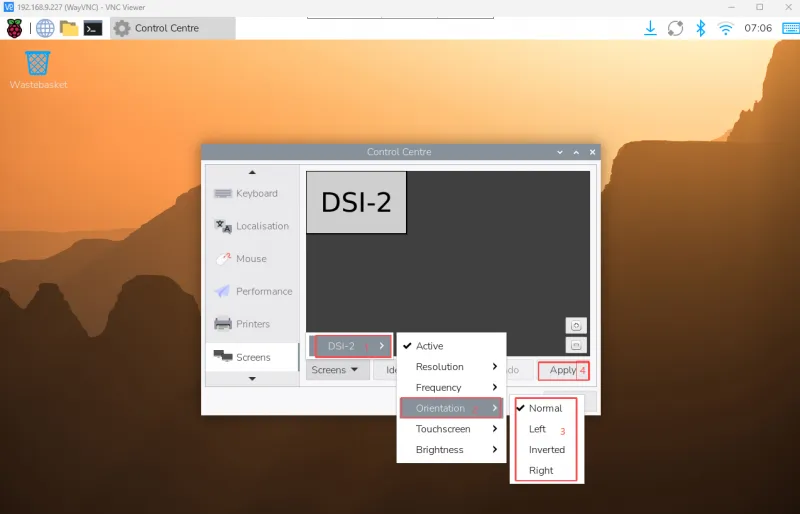

  3. 进入"Screen"->"DSI-2"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"即可完成显示和触摸同步旋转。

    DSI 屏幕旋转
信息
  • 在 Bookworm 系统中，该设置入口位于 Screen Configuration → Screen。
  • 仅 Trixie/Bookworm 系统支持以上同步旋转方法。

lite 版本显示旋转​

sudo nano /boot/firmware/cmdline.txt

在 cmdline.txt 文件开头添加对应显示旋转角度的指令，保存重启后生效。

  • 旋转指令
# 显示旋转 90 度
video=DSI-1:480x800M@60,rotate=90

# 显示旋转 270 度
video=DSI-1:480x800M@60,rotate=270

# 显示旋转 180 度
video=DSI-1:480x800M@60,rotate=180
警告
  1. 如果是使用 Pi5/CM5，以实际识别到的 DSI 显示器编号为准，例如"DSI-2"。
  2. 无法使用 cmdline.txt 将 DSI 显示器与 HDMI 显示器分开旋转。当您同时使用 DSI 和 HDMI 时，它们共享相同的旋转值。

触摸旋转​

如果使用图形界面进行旋转，可以在屏幕布局编辑器窗口中勾选“Touchscreen”来同步触摸旋转。屏幕旋转方法请参考前面的介绍。命令行旋转方法请参考以下文字：

  1. 创建一个名为的新文件 99-waveshare-touch.rules

    sudo nano /etc/udev/rules.d/99-waveshare-touch.rules

  2. 根据需要添加以下行，设定触摸旋转角度的指令，重启后生效。

    # 触摸旋转 90 度
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"

    # 触摸旋转 270 度
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"

    # 触摸旋转 180 度
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"

    # 保存退出并重启：
    sudo reboot

触摸模式选择​

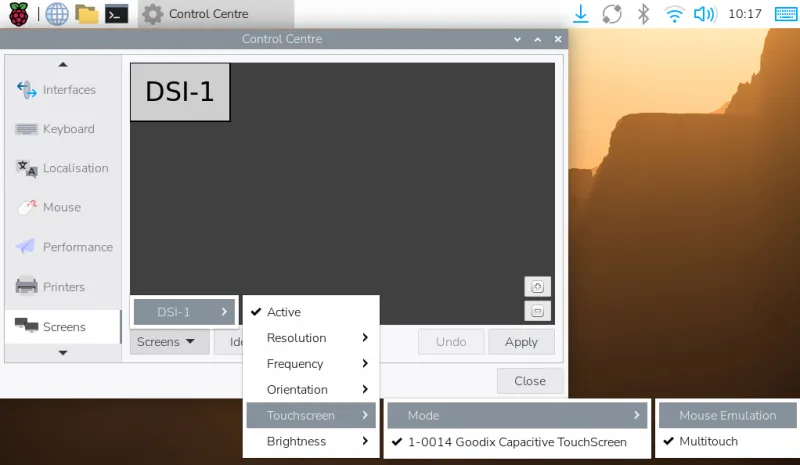

Trixie 和 Bookworm 系统支持两种触控模式，可在 Screen Configuration > Touchscreen 菜单中切换：

DSI 屏幕硬件连接

  1. Mouse Emulation（默认）

    • 单击 = 鼠标左键功能
    • 长按 = 鼠标右键功能
    • 支持双击
    • 不支持滑动页面和多点触摸功能

    注：此模式适合需要鼠标操作的场景，如双击打开文件管理器，长按实现右键功能。

  2. Multitouch

    • 支持多点触摸功能
    • 支持滑动页面
    • 不支持双击和长按右键功能

    注：此模式适合触控优化场景，如网页浏览、滚动列表。

使用触摸屏虚拟键盘​

从 Raspberry Pi OS Bookworm 版本开始，系统默认集成了 Squeekboard 屏幕键盘。

  • 系统会在可输入文字时自动弹出，在不可输入文字时自动隐藏。

  • 也可以通过任务栏右上角的键盘图标手动显示或隐藏

    DSI 屏幕硬件连接

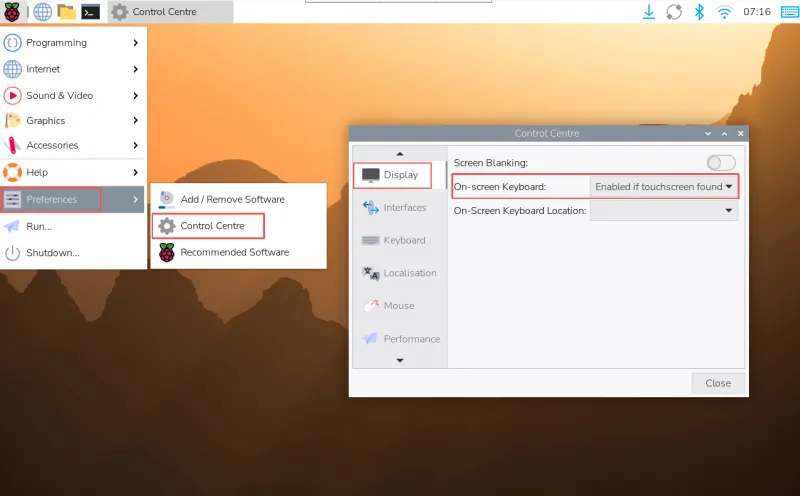

    你也可以通过左上角菜单「Preferences」→「Control Centre」→「Display」来永久设置屏幕键盘的显示或隐藏。

    DSI 屏幕硬件连接

    在 Bookworm 系统 中，可通过 Raspberry Pi Configuration → Display 或 raspi-config → Display 设置键盘显示或隐藏。

    DSI 屏幕硬件连接
    提示

    在 Raspberry Pi OS 的 Bookworm 之前的版本中，请使用 matchbox-keyboard。如果你使用的是 wayfire 桌面合成器，请使用 wvkbd。
