搭配 树莓派 使用

Pi5/CM5/CM4/CM3+/CM3 硬件连接​

1.使用"FFC 线 22PIN 200mm (异向) "排线，将显示屏的DSI接口连接到树莓派主板的22PIN DSI接口。
2.使用"GPIO 连接线"，将显示屏的电源接口连接到树莓派主板的5V GND排针。

Gpio-connection

3.用M2.5螺丝将树莓派固定到显示屏上。

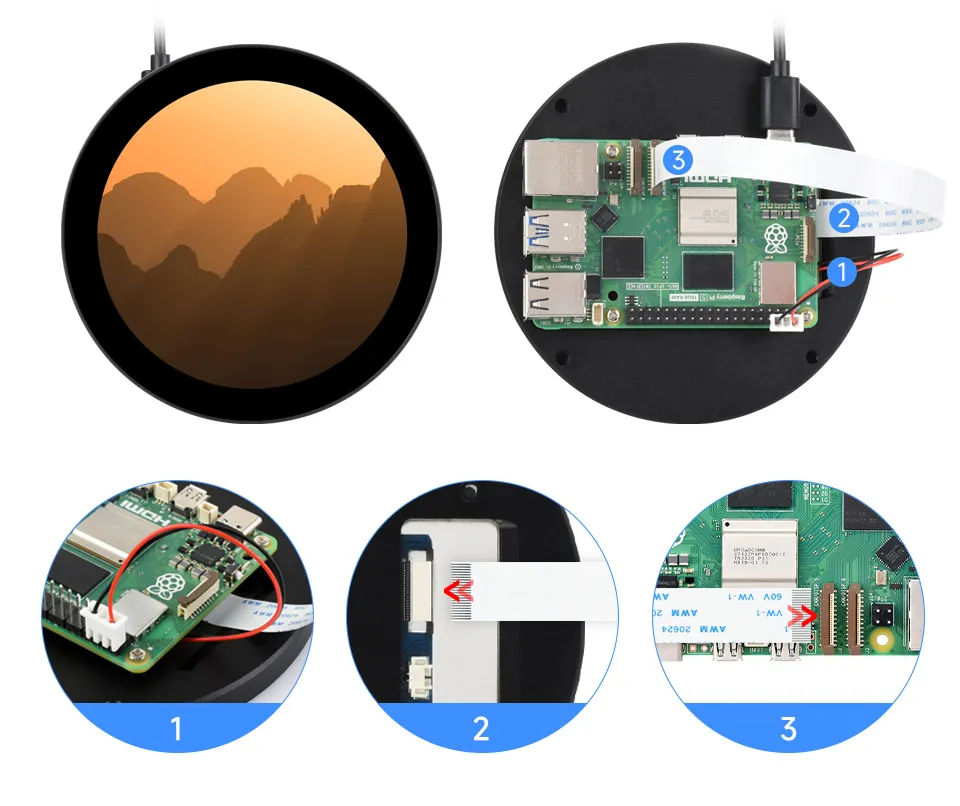

安装效果如下：

3

注意：请确保 DSI 排线方向连接无误，并通过 GPIO 引脚提供 5V 电源。

Pi4B/3B+/3B/3A+ 硬件连接​

1.使用"DSI-Cable-12cm"排线，将显示屏的DSI接口连接到树莓派主板的15PIN DSI接口。
2.使用"GPIO 连接线"，将显示屏的电源接口连接到树莓派主板的5V GND排针。

Gpio-connection

3.用M2.5螺丝将树莓派固定到显示屏上。

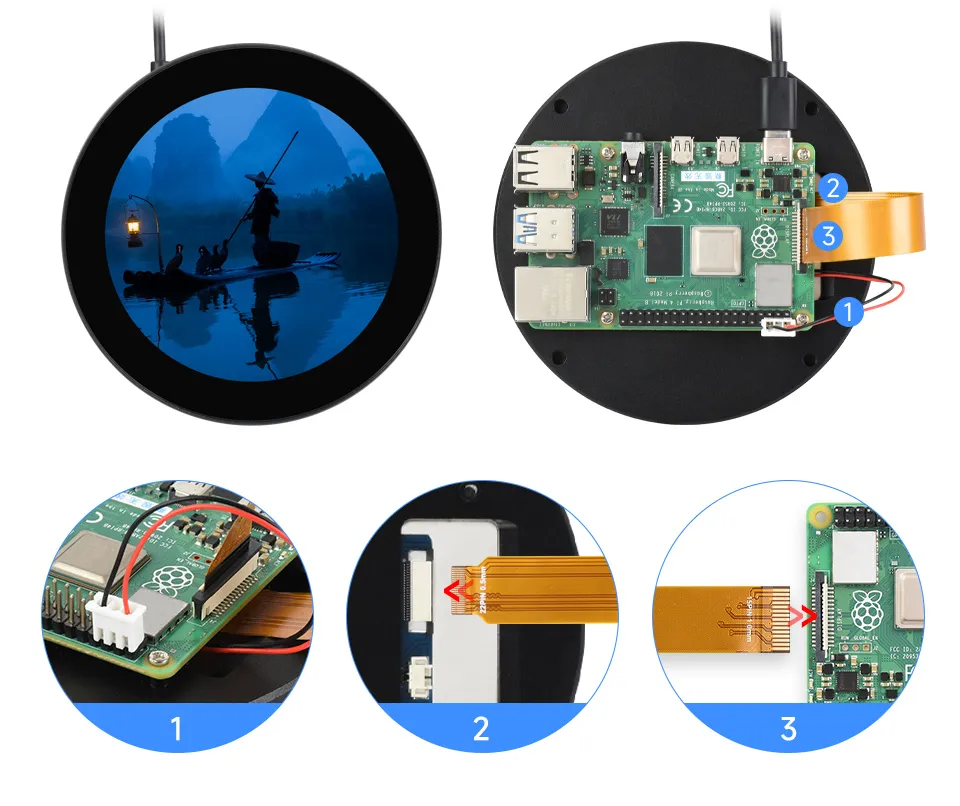

安装效果如下：

3

注意：请确保 DSI 排线方向连接无误，并通过 GPIO 引脚提供 5V 电源。

软件设置​

烧录最新Trixie/Bookworm系统​

1. 将TF卡连接到PC，下载并使用Raspberry Pi Imager进行烧录对应系统镜像。

Raspberry Pi Imager burning

2. 镜像烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。

注意：由于Pi5/CM5/CM4/CM3+/CM3具有两个mipi DSI接口，请注意使用正确的DSI接口和指令，默认推荐使用DSI1。
dtoverlay=vc4-kms-v3d
#DSI1 Use
dtoverlay=vc4-kms-dsi-waveshare-panel-v2,4_0_inch_c
#DSI0 Use
# dtoverlay=vc4-kms-dsi-waveshare-panel-v2,4_0_inch_c,dsi0

3. 将TF卡插入树莓派，给树莓派上电，正常等待30秒左右可以进入显示，系统启动后可以正常触摸。

调节背光亮度​

图形界面调光​

以下步骤以Trixie系统为例:

  • 1.点击左上角菜单，依次进入 Preferences → Control Center，选择 Screens；

8inch dsi lcd -1

  • 2.进入"Screen"->"DSI-2"->"Brightness" ，勾选并调整所需的背光亮度，最后点击 Apply 保存设置。

8inch dsi lcd -2

信息

在Bookworm系统中，该设置入口位于 Screen Configuration → Screen。

使用微雪背光调节应用程序​

您也可以使用微雪提供的图形化背光调节工具：

wget https://www.waveshare.net/w/upload/f/f4/Brightness.zip
unzip Brightness.zip
cd Brightness
sudo chmod +x install.sh
./install.sh

安装完成后，可以在开始菜单-> Accessories -> Brightness 打开该程序，如下图：

DSI screen dimming

使用终端调节背光亮度​

echo X | sudo tee /sys/class/backlight/*/brightness

其中X表示0~255中的任意数字。0表示背光最暗，255表示背光最亮。例如：

echo 100 | sudo tee /sys/class/backlight/*/brightness
echo 0 | sudo tee /sys/class/backlight/*/brightness
echo 255 | sudo tee /sys/class/backlight/*/brightness

Trixie/Bookworm显示旋转​

GUI 界面旋转​

以下步骤以Trixie系统为例:

  • 1.点击左上角菜单，依次进入 Preferences → Control Center，选择 Screens

8inch dsi lcd -5

  • 2.进入"Screen"->"DSI-1"->"Touchscreen" ，勾选"10-0014 Goodix Capacitive TouchScreen"

8inch dsi lcd -6

  • 3：进入"Screen"->"DSI-2"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"即可完成显示和触摸同步旋转。

8inch dsi lcd -7

  • 在Bookworm系统中，该设置入口位于 Screen Configuration → Screen。
信息

注意：仅Trixie/Bookworm系统支持以上同步旋转方法。

lite版本显示旋转​

sudo nano /boot/firmware/cmdline.txt
#在cmdline.txt文件开头添加对应显示屏的分辨率和旋转角度指令，保存重启后生效
#例如DSI-1显示屏720x1280分辨率，显示旋转90度
video=DSI-1:720x1280e,rotate=90
#例如DSI-1显示屏720x1280分辨率，显示旋转180度
video=DSI-1:720x1280e,rotate=180
#例如DSI-1显示屏720x1280分辨率，显示旋转270度
video=DSI-1:720x1280e,rotate=270

注意：

  • 1.以实际的显示屏分辨率为准。
  • 2.如果是使用Pi5/CM5，以实际识别到的DSI显示器编号为准，例如"DSI-2"。
  • 3.无法使用 cmdline.txt 将 DSI 显示器与 HDMI 显示器分开旋转。当您同时使用 DSI 和 HDMI 时，它们共享相同的旋转值。

触摸旋转​

如果使用图形界面进行旋转，可以在屏幕布局编辑器窗口中勾选“Touchscreen”来同步触摸旋转。屏幕旋转方法请参考前面的介绍。命令行旋转方法请参考以下文字：
1. 创建一个名为的新文件99-waveshare-touch.rules

sudo nano /etc/udev/rules.d/99-waveshare-touch.rules

2. 根据需要添加以下行：

#90°：
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"

#180°：
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"

#270°：
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"

3. 保存并重启

sudo reboot

触摸模式选择​

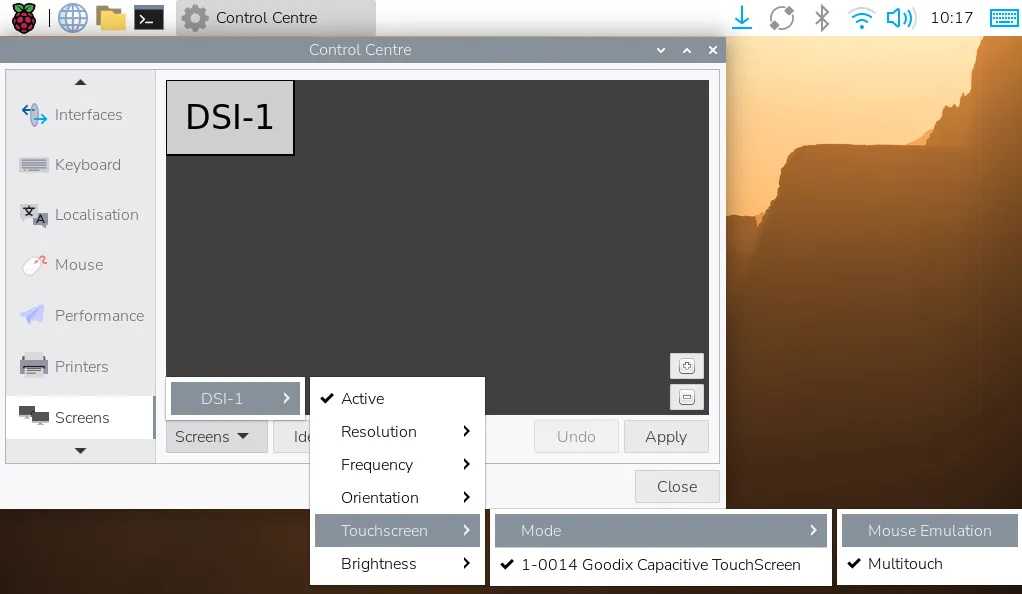

Trixie和Bookworm系统支持两种触控模式，可在 Screen Configuration > Touchscreen 菜单中切换：

DSI-Touch-Bookworm-Keyboard-04

  • 1.Mouse Emulation（默认）

    单击 = 鼠标左键功能
    长按 = 鼠标右键功能
    支持双击
    不支持滑动页面和多点触摸功能

注：此模式适合需要鼠标操作的场景，如双击打开文件管理器，长按实现右键功能。

  • 2.Multitouch

    支持多点触摸功能
    支持滑动页面
    不支持双击和长按右键功能

注：此模式适合触控优化场景，如网页浏览、滚动列表。

使用触摸屏虚拟键盘​

从 Raspberry Pi OS Bookworm 版本开始，系统默认集成了 Squeekboard 屏幕键盘。

  • 系统会在可输入文字时自动弹出，在不可输入文字时自动隐藏。

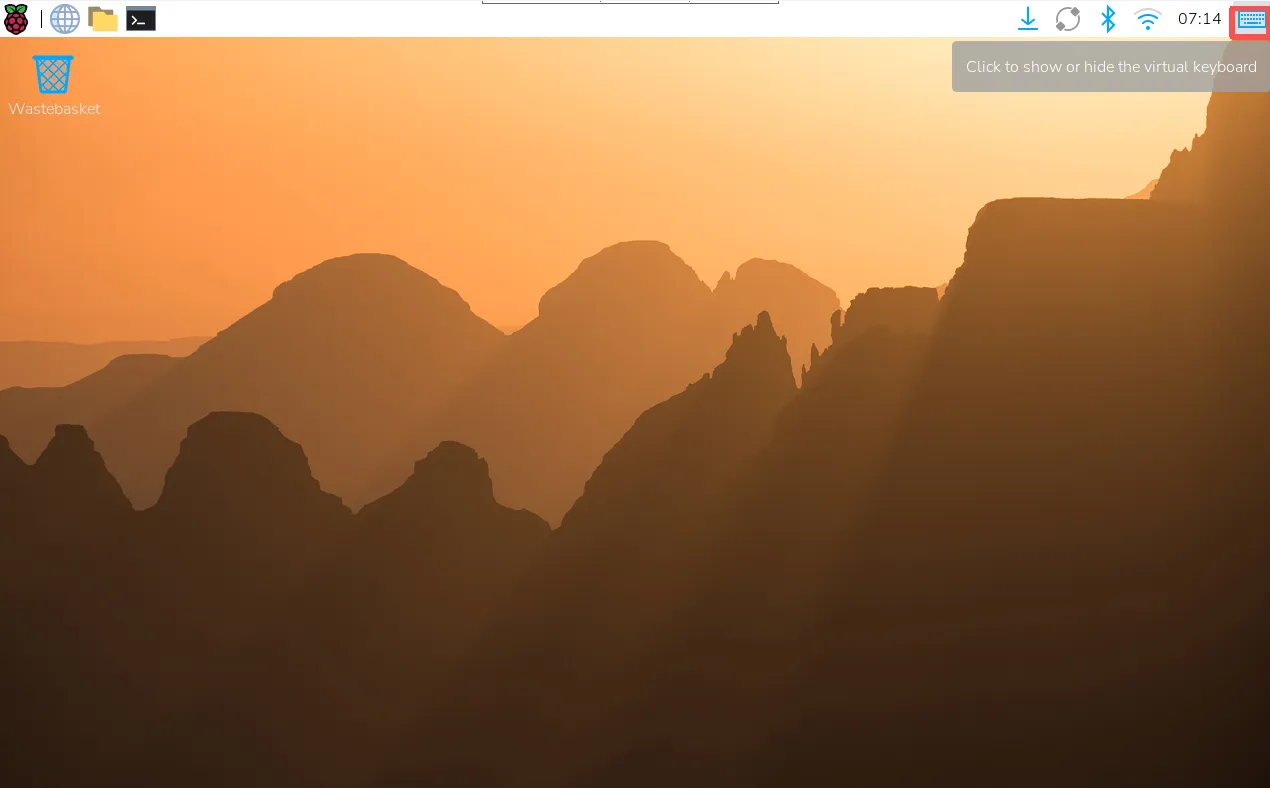

  • 也可以通过任务栏右上角的键盘图标手动显示或隐藏

8inch dsi lcd -3

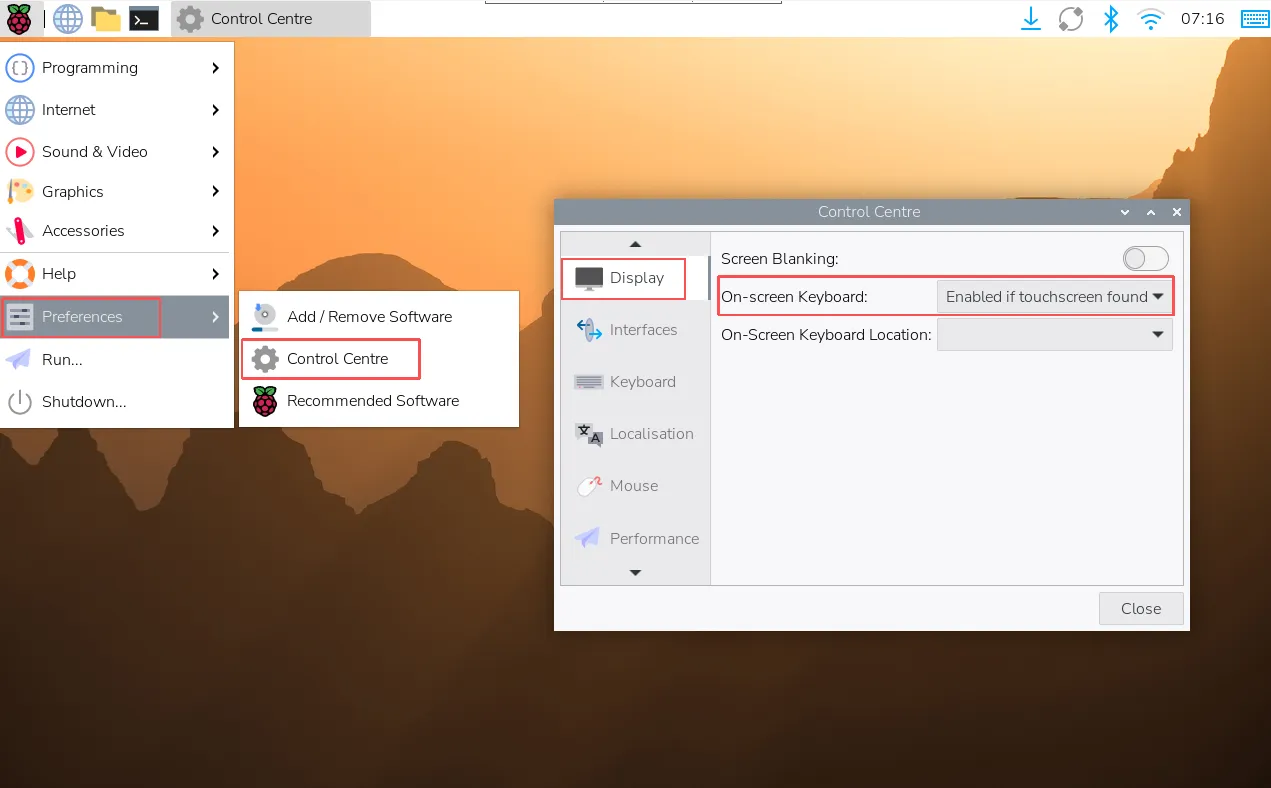

你也可以通过左上角菜单「Preferences」→「Control Centre」→「Display」来永久设置屏幕键盘的显示或隐藏。

8inch dsi lcd -4

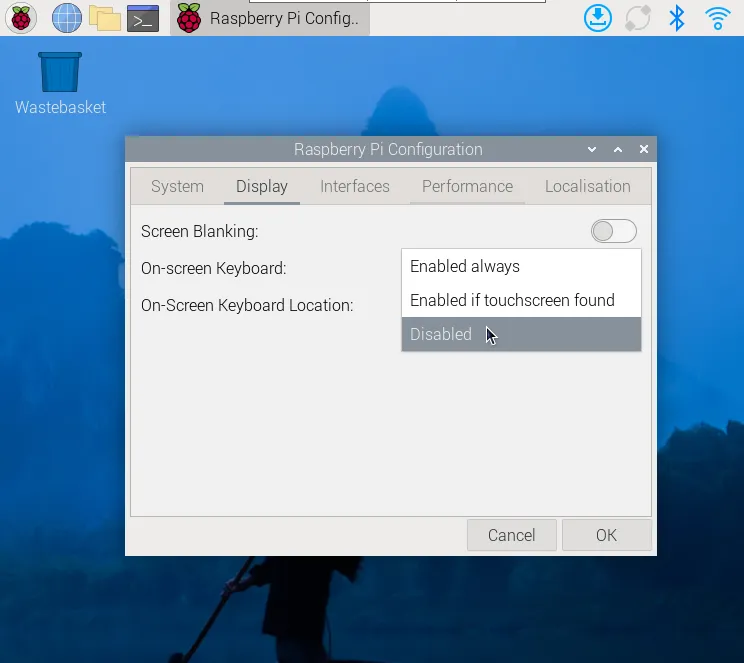

在 Bookworm 系统 中，可通过 Raspberry Pi Configuration → Display 或 raspi-config → Display 设置键盘显示或隐藏。

DSI-Touch-Bookworm-Keyboard-02

  • 提示：

在 Raspberry Pi OS 的 Bookworm 之前的旧版本，请使用 matchbox-keyboard。如果你使用的是 wayfire 桌面合成器，请使用 wvkbd。
