FAQ

问：如何在树莓派3B上使用4.3inch DSI LCD？

1：在树莓派终端输入命令：

sudo nano /boot/firmware/config.txt

2：往下面找到，将其注释掉

#display_atuo_detect=1

3：在最下面all之后添加下面两条命令：

dtoverlay=vc4-kms-v3d
dtoverlay=vc4-kms-dsi-waveshare-800x480
问：4.3inch DSI LCD功耗是多少？

使用树莓派DSI接口供电，功耗约1.2W左右。

问：4.3inch DSI LCD的最大亮度是多少？

370cd/m²

问：4.3inch DSI LCD整体的厚度是多少？

14.05mm

问：4.3inch DSI LCD如何使用PWM控制背光？

默认状态是支持软件调节的，建议查看#调节背光亮度，也可以按以下方法进行PWM控制背光：
Rev2.1版本：

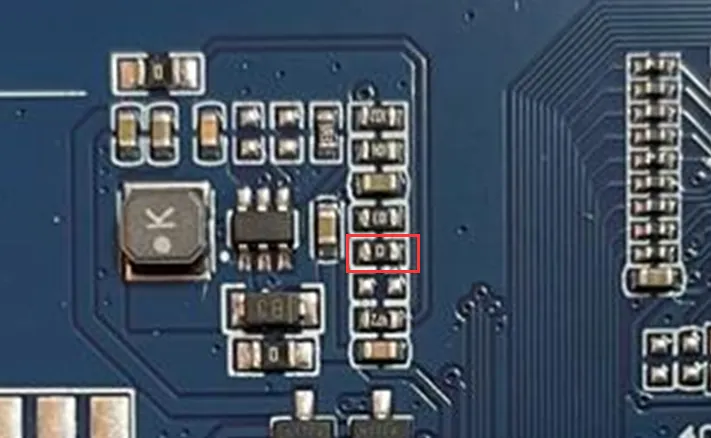

如下图，先去掉原来焊接的电阻，在将该电阻的焊盘（左焊盘）连接到树莓派的P1脚，就可以用GPIO去控制背光。 4

  • gpio -g pwm 18 0
  • gpio -g mode 18 pwm (占用管脚为PWM管脚)
  • gpio pwmc 1000
  • 控制亮度：

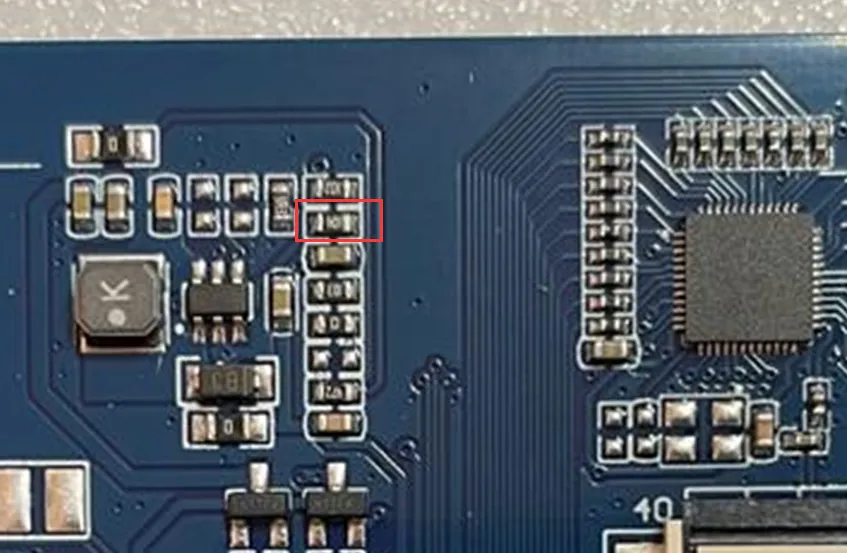

  • gpio -g pwm 18 X（X取值在0~1024之间，0最暗，1024最亮） PS:默认出厂最低亮度为可视状态，如需完全关闭背光实现黑屏效果，可以将下图100K电阻手动改为68K电阻： 4
    Rev2.2版本：
    如下图，先去掉原来焊接的电阻，在将该电阻的焊盘（左焊盘）连接到树莓派的P1脚，就可以用GPIO去控制背光。

4

PS:默认出厂最低亮度为可视状态，如需完全关闭背光实现黑屏效果，可以将下图100K电阻手动改为68K电阻：

4

问：这款屏幕是不自动息屏的吗，还是必须执行指令才能息屏？

取决于系统，如果系统有休眠，那屏幕也会黑屏。

问：如何在树莓派 Trixie / Bookworm 上完全关闭或开启屏幕？

在使用 Wayland 环境（如 Raspberry Pi OS Trixie 或 Bookworm）时，可通过 wlr-randr 命令来控制屏幕显示状态。

#关闭屏幕
wlr-randr --output DSI-2 --off
#打开屏幕
wlr-randr --output DSI-2 --on
