43H-800480-IPS 产品说明
| SKU | 产品 |
|---|---|
| 待补 | 43H-800480-IPS |
概述
43H-800480系列显示屏，是微雪团队专为轻量化DSI显示屏的客户而设计，比传统的DSI显示屏更轻薄，方便用户二次开发。

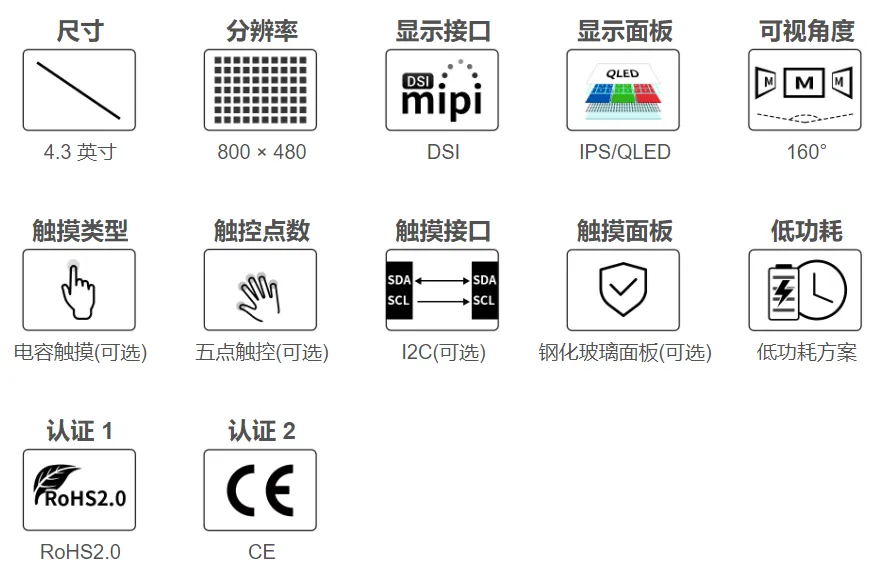

特性
- 4.3英寸IPS/QLED屏幕，800x480硬件分辨率
- 电容式5点触控，钢化玻璃盖板，硬度可达6H（此功能仅限触控版本）
- 支持Pi4B/3B+/3A+/3B/2B/B+/A+，部分CM3/3+/4扩展板需另购转接线 DSI-Cable-15cm
- 直接通过Raspberry Pi的DSI接口驱动LCD，刷新率可达60Hz
- 配合Raspberry Pi使用时，支持Raspberry Pi OS / Ubuntu / Kali 和 Retropie，免驱
- 支持软件调节背光，更省电
产品参数
| 项目 | 描述 | 单位 |
|---|---|---|
| 产品型号 | 43H-800480系列 | |
| 尺寸 | 4.3 | Inch |
| 可视角度 | 160 | Deg |
| 分辨率 | 800(RGB)×480 | Pixels |
| CT-B触控屏尺寸 | 112.40(H)×75.10(V)×5.00(D) | mm |
| CT触控屏尺寸 | 106.10(H)×67.80(V)×5.20(D) | mm |
| 显示屏尺寸 | 105.42(H)×67.07(V)×2.90(D) | mm |
| 显示区域 | 95.04(W)×53.86(H) | mm |
| IPS版本色域 | 50%NTSC | |
| QLED版本色域 | 78%NTSC | |
| 亮度 | 300 | cd/m² |
| 背光调节方式 | 软件调光 | |
| 对比度 | 1200:1 | |
| 色彩深度 | 16.7M | |
| 刷新率 | 60 | Hz |
| 驱动接口 | DSI接口 |
接口定义
| PIN | 标志 |
|---|---|
| 1 | GND |
| 2 | DSI1_DN1 |
| 3 | DSI1_DP1 |
| 4 | GND |
| 5 | DSI1_CN |
| 6 | DSI1_CP |
| 7 | GND |
| 8 | DSI1_DN0 |
| 9 | DSI1_DP0 |
| 10 | GND |
| 11 | SCL0 |
| 12 | SDA0 |
| 13 | GND |
| 14 | 3V3 |
| 15 | 3V3 |

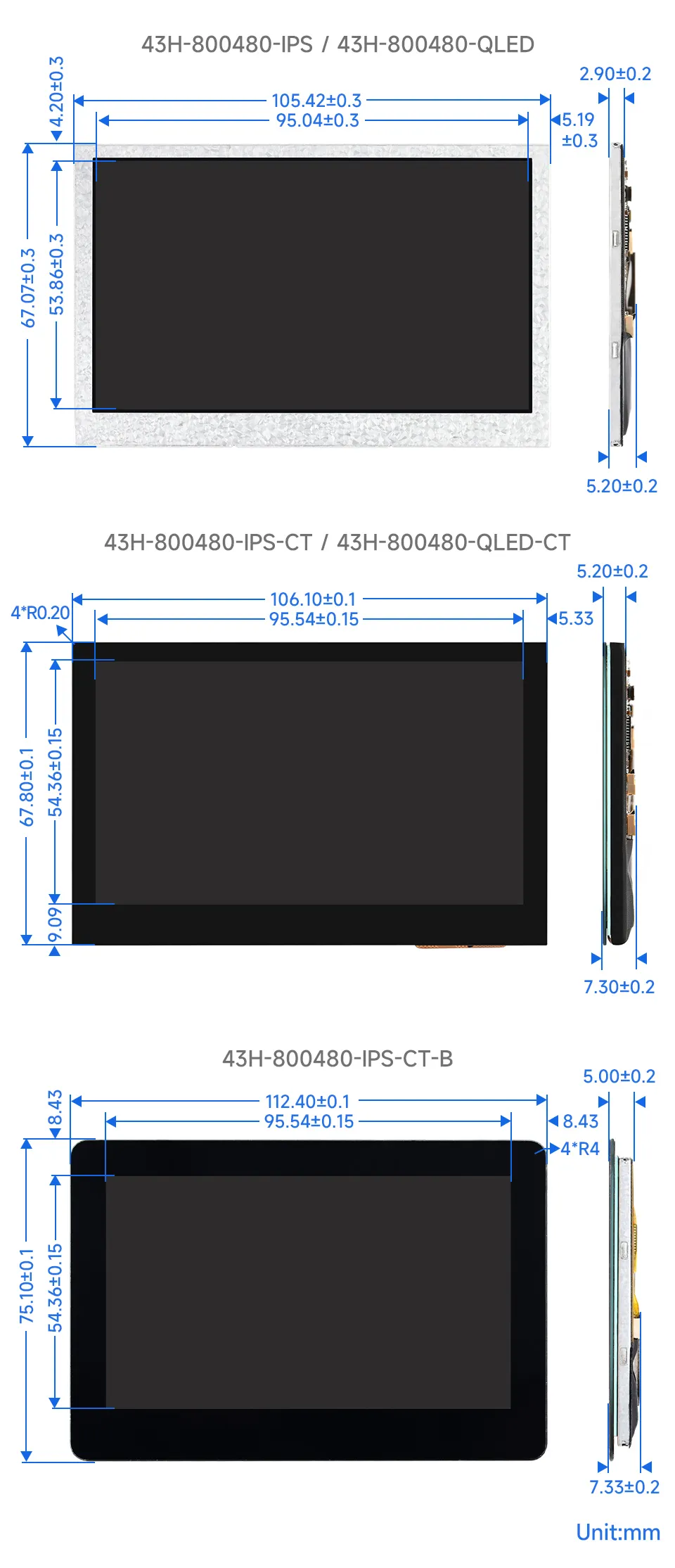

产品尺寸
