使用说明

搭配树莓派使用

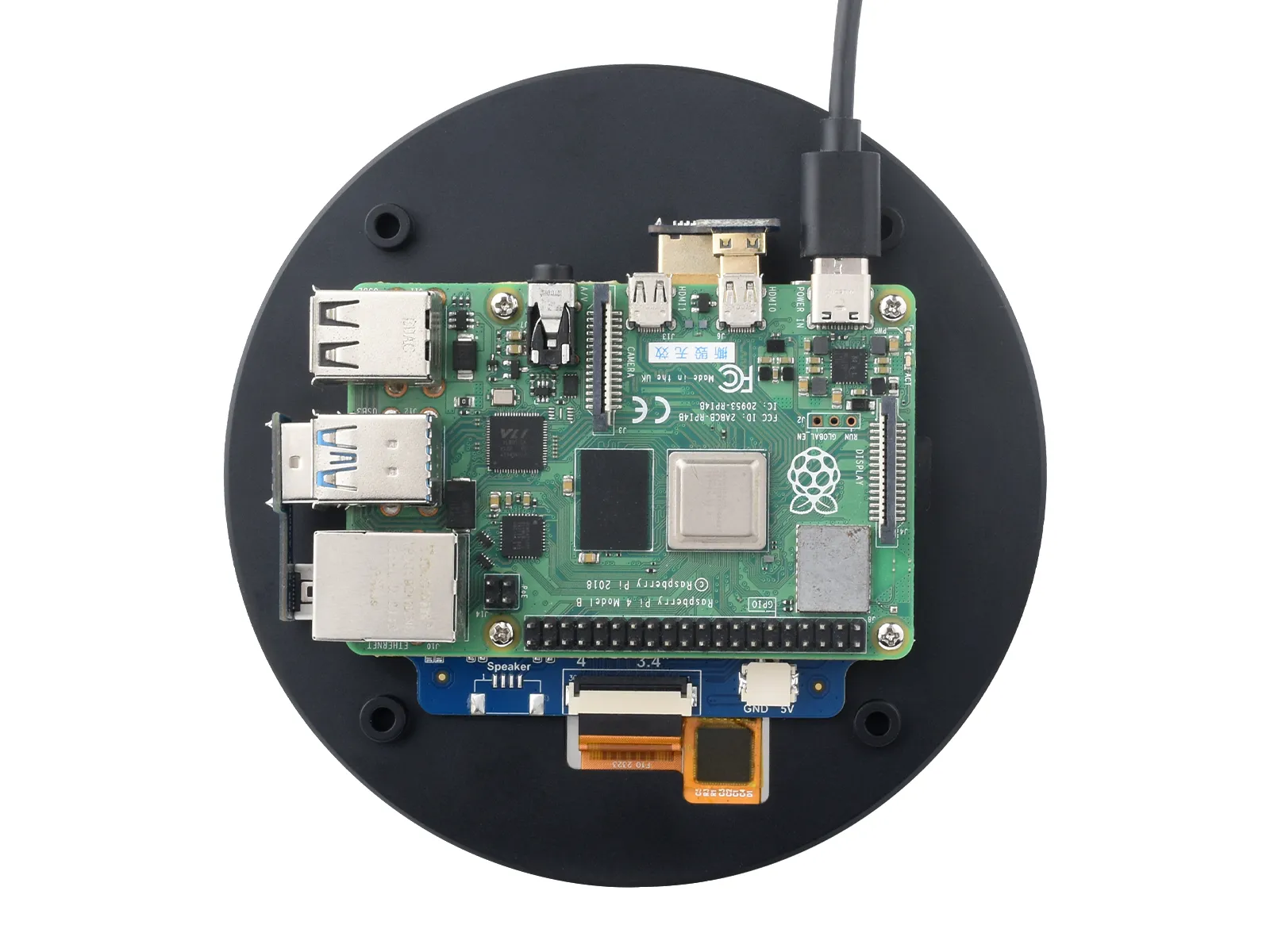

硬件连接

1. 将Touch接口连接到树莓派的USB接口
2. 将HDMI接口连接到树莓派HDMI接口

软件设置

用于树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。

• 1. 将TF卡连接到PC，下载并使用Raspberry Pi Imager进行烧录对应系统镜像。

• 2. 镜像烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。

  hdmi_group=2
  hdmi_mode=87
  hdmi_force_hotplug=1
  hdmi_timings=720 0 40 40 200 720 0 24 4 12 0 0 0 78 0 59400000 0

• 3. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可以进入显示，系统启动后可以正常触摸。

由于圆形屏特征，建议搭配树莓派远程登录教程进行开机设置使用。

搭配PC机使用

Windows系统使用方法

1.将LCD的Touch接口连接到PC机的USB接口，Windows会自动识别触摸功能。
2.将LCD的HDMI接口连接到PC机的HDMI接口，Windows会自动识别显示功能。

• 注意：
• 部分PC机不支持HDMI设备即插即用，一般重启系统后可正常使用。
• 若USB接口供电不足会导致LCD闪屏，通过外接5V 1A电源适配器到LCD的Power接口后，可恢复正常使用。

Windows指定触控屏

以windows10系统为例：

• 1.进入系统的Windows设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）

• 2.在弹出的“平板电脑设置”界面中，点击“设置”

• 3.屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。

PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。（文字提示对应的屏幕，将作为触控屏。）
