例程演示

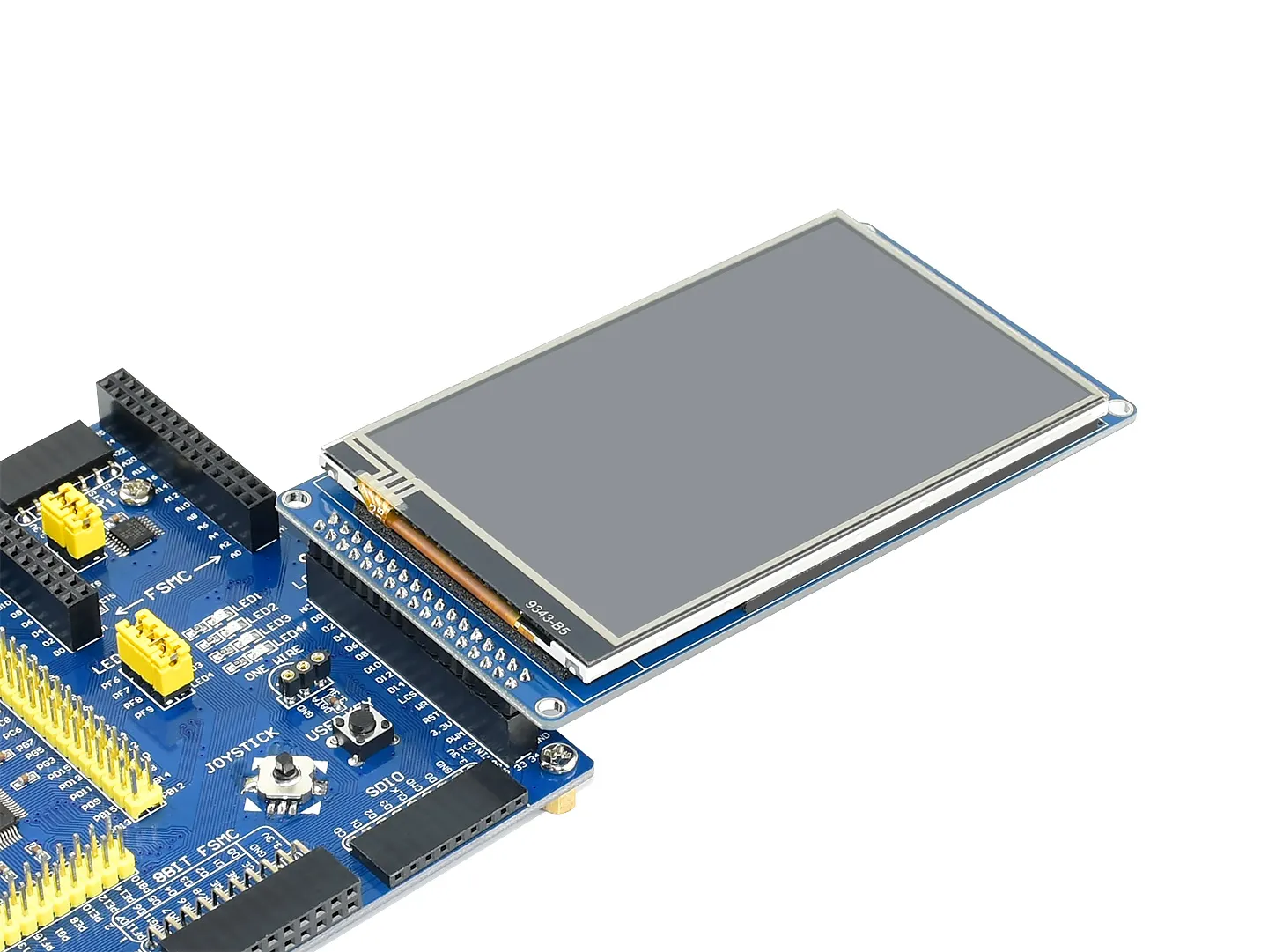

本例程使用微雪Open103Z开发板, 使用STM32F103Zx的FSMC接口读写NT35510.
硬件连接
| LCD | STM32 |
|---|---|
| 5V | 5V |
| GND | 接地 |
| D0~D7 | PD14(D0),PD15,PD0,PD1,PE7,PE8,PE9,PE10(D7) |
| D8~D15 | PE11(D8),PE12,PE13,PE14,PE15,PD8,PD9,PD10(D15) |
| LCD_CS | PG12 |
| DC | PG5 |
| WR | PD5 |
| RD | PD4 |
| LCD_RST | PB1 |
| NC | 不接 |
| BL_VCC | 5V或3.3V |
| GND | 接地 |
| BL | PB0 |
| TP_IRQ | PC5 |
| TP_CS | PC4 |
| TP_SCK | PB13 |
| TP_SDI | PB15 |
| TP_SDO | PB14 |
| 3.3V | 不接 |
| GND | 接地 |

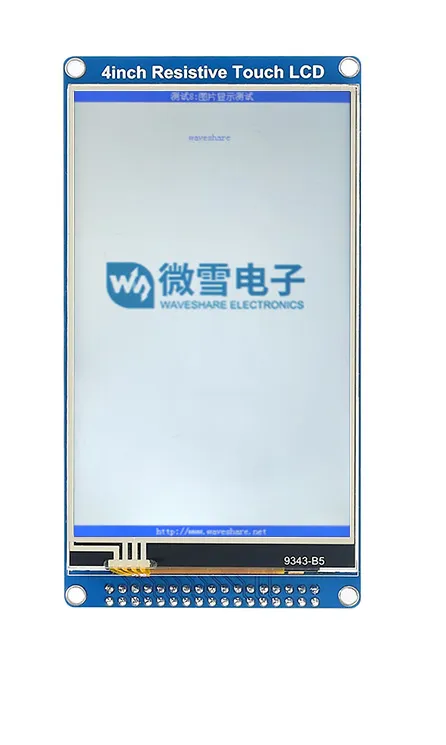

显示效果
