搭配 Arduino 使用

本例程已经在Arduino uno上测试通过，直接按下图插入Arduino uno即可

插入方式

连接图如下(点击可放大)
注意：下图是2.8寸TFT屏与Arduino uno的连接图，但本产品与其连接方式完全一样

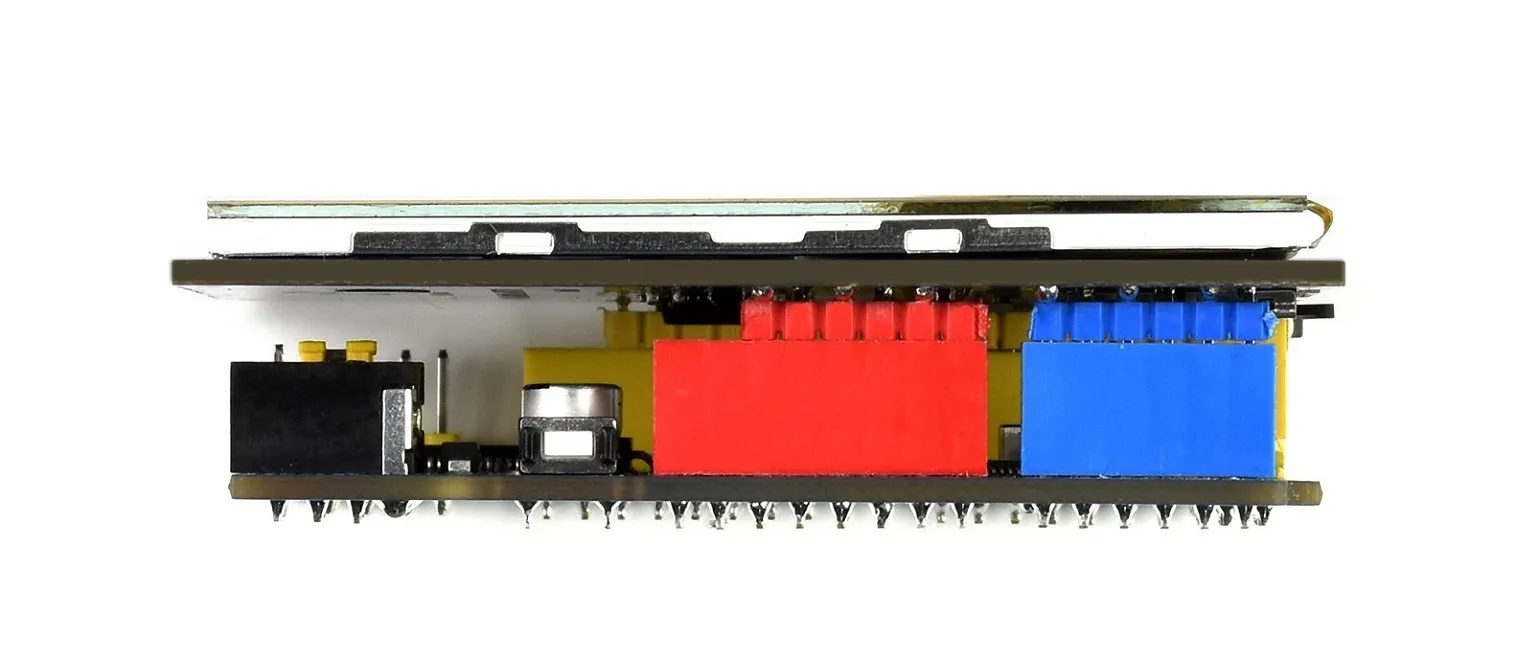

Arduino connect 1

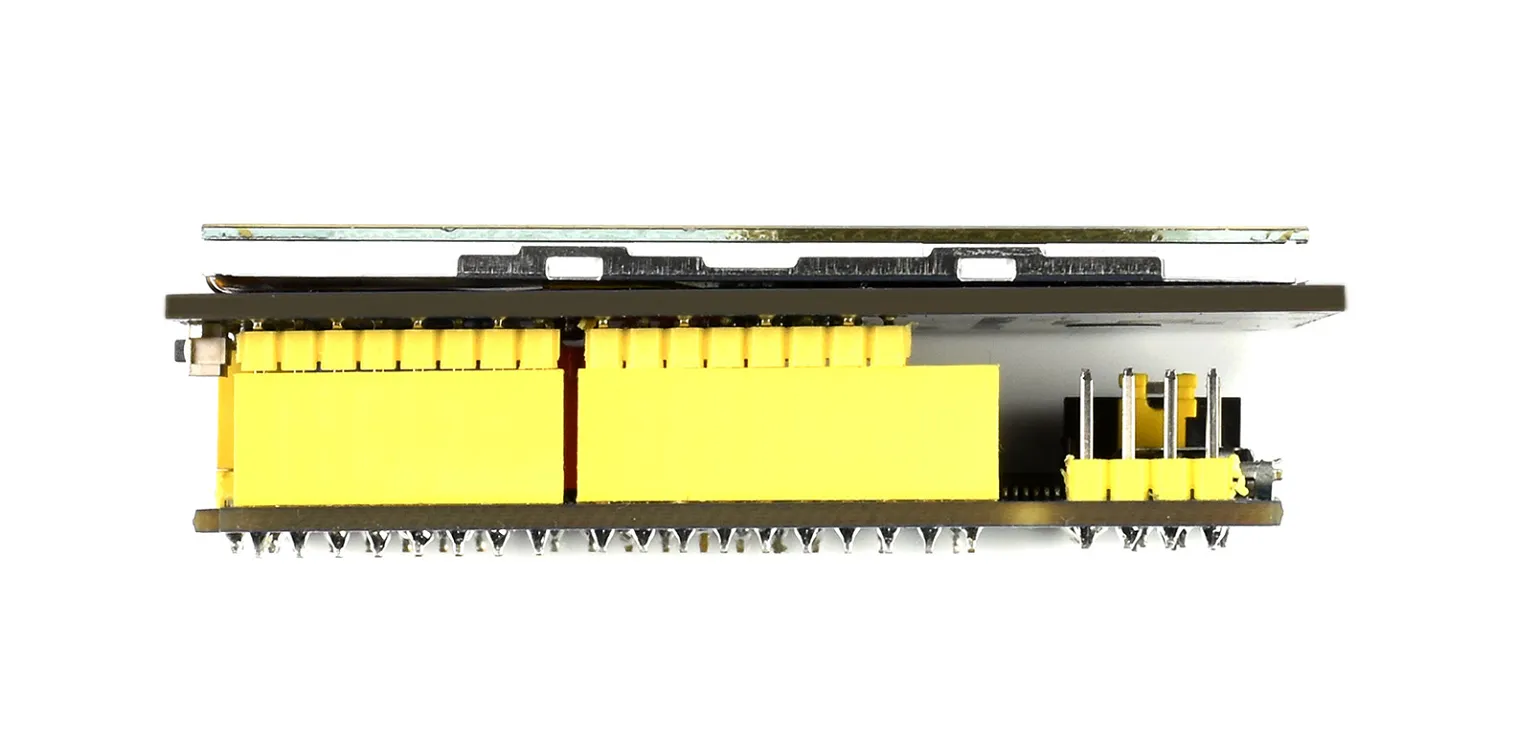

Arduino connect 2

硬件配置

如果 Arduino 主板带有 ICSP 接口，将显示模块上的 SPI Config 开关置于 ICSP 方向（默认)（本公司的Arduino UNO主板是带有ICSP接口的，直接插上即可）
如果 Arduino 主板没有 ICSP 接口，将显示模块上的 SPI Config 开关分别至于 SCLK\D13，MISO\D12, MOSI\D11

安装编译软件（Windows教程）

arduino IDE 安装教程

运行程序

解压压缩包，打开文件夹，打开Arduino文件夹，可以看到LCD_Show、LCD_ShowBMP、LCD_Touch三个工程文件夹
本产品与本公司同系列的3.5寸 TFT屏采用了相同的LCD控制芯片和触摸板控制芯片，所以代码是完全兼容的，以下就以3.5寸TFT为例进行介绍

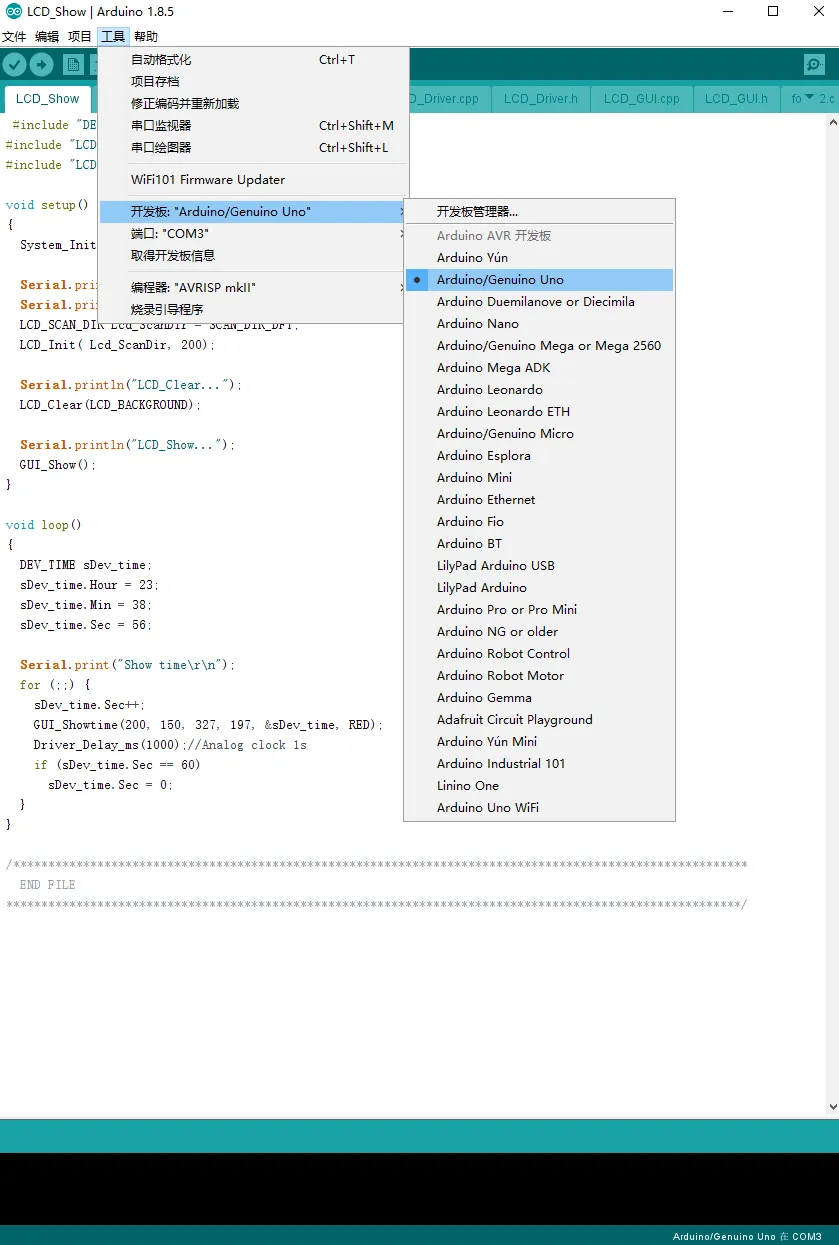

首先直接打开LCD_Show文件夹中的LCD_Show.ino文件，然后选择开发板型号Arduino UNO

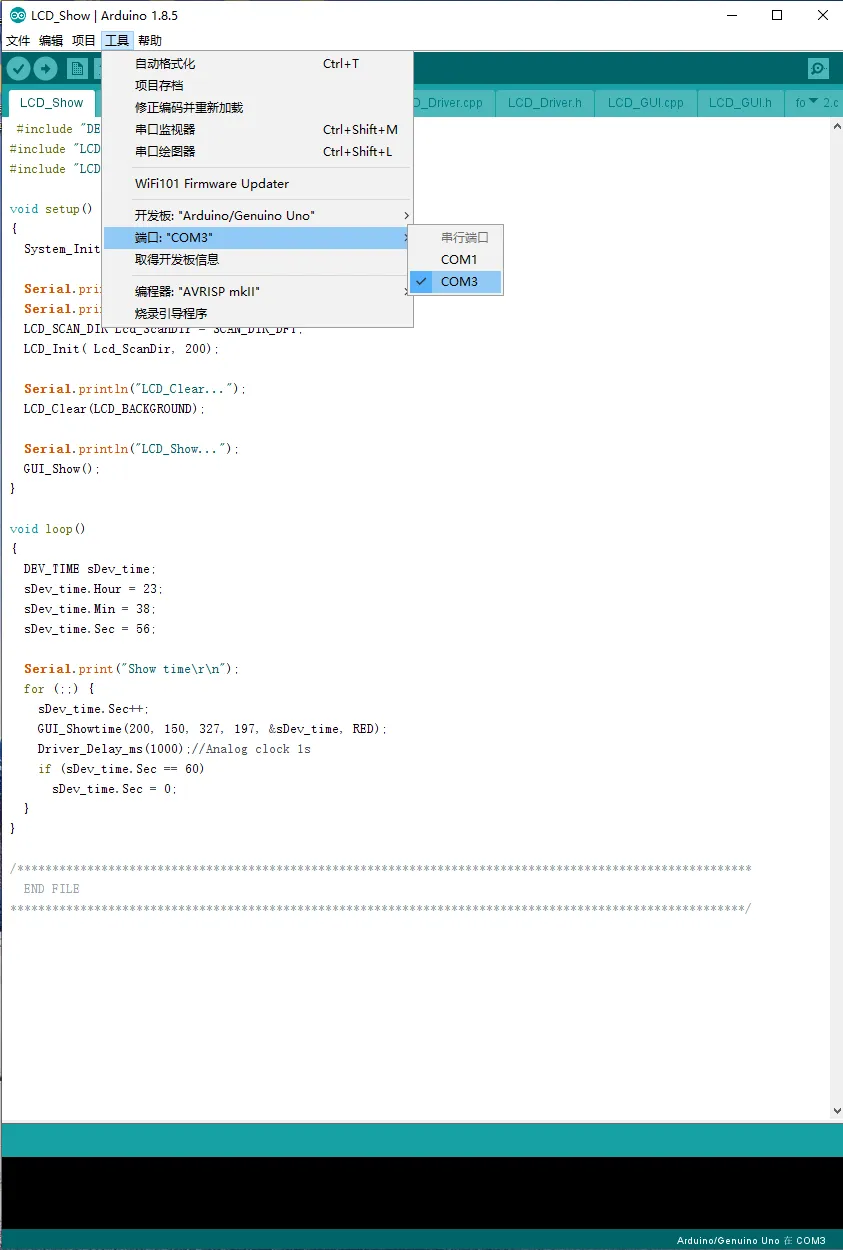

选择对应的COM口

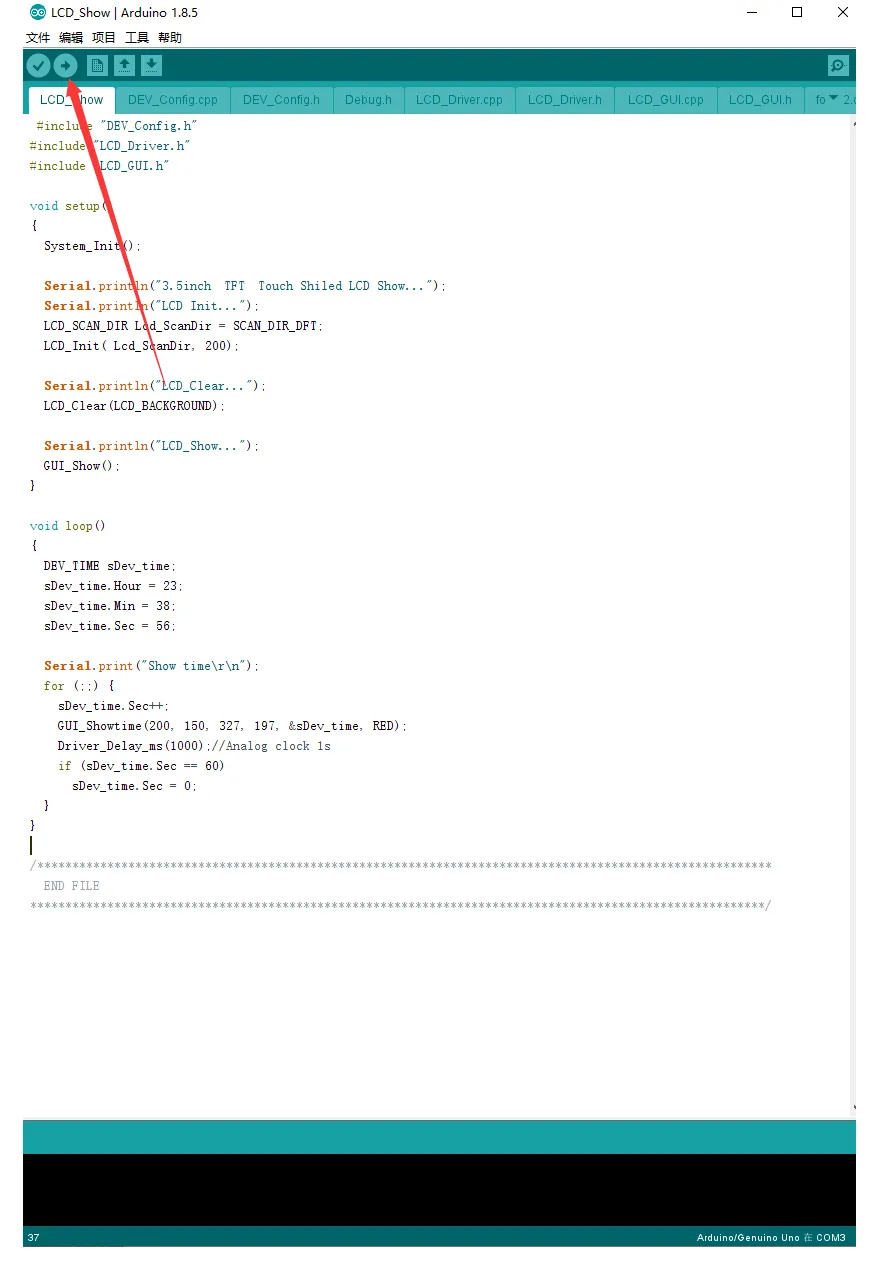

然后点击编译并上传即可

程序说明

LCD_Show用于显示一些不同颜色形状的图案及时间、 LCD_ShowBMP用于显示BMP格式的图片、LCD_Touch用于使用触摸功能

本产品使用的显示控制器为ILI9486 ，我们需要通过SPI通讯协议对该控制器进行初始化，初始化函数都写在LCD_Driver.cpp里
可以看到在LCD_Show.ino中有

 System_Init();//系统初始化、配置串口波特率、SPI及相关引脚等<br/>

  LCD_SCAN_DIR Lcd_ScanDir = SCAN_DIR_DFT; //设置扫描方式 <br/>
  LCD_Init( Lcd_ScanDir, 200);//初始化屏幕，并传递了扫描方式及背光亮度<br/>

关于屏幕显示的功能函数都写在LCD_GUI.cpp里，每个函数的功能及传递的参数在源代码里都有解释，需要使用时直接调用即可

画点

void GUI_DrawPoint(POINT Xpoint, POINT Ypoint, COLOR Color,
                   DOT_PIXEL Dot_Pixel, DOT_STYLE DOT_STYLE)

画线（实线或虚线）

void GUI_DrawLine(POINT Xstart, POINT Ystart, POINT Xend, POINT Yend,
                  COLOR Color, LINE_STYLE Line_Style, DOT_PIXEL Dot_Pixel)

画矩形（空心或实心）

void GUI_DrawRectangle(POINT Xstart, POINT Ystart, POINT Xend, POINT Yend,
                       COLOR Color, DRAW_FILL Filled, DOT_PIXEL Dot_Pixel)

画圆（空心或实心）

void GUI_DrawCircle(POINT X_Center, POINT Y_Center, LENGTH Radius,
                    COLOR Color, DRAW_FILL  Draw_Fill , DOT_PIXEL Dot_Pixel)

显示字符

void GUI_DisChar(POINT Xpoint, POINT Ypoint, const char Acsii_Char,
                 sFONT* Font, COLOR Color_Background, COLOR Color_Foreground)

显示字符串

void GUI_DisString_EN(POINT Xstart, POINT Ystart, const char * pString,
                      sFONT* Font, COLOR Color_Background, COLOR Color_Foreground )

显示数字

void GUI_DisNum(POINT Xpoint, POINT Ypoint, int32_t Nummber,
                sFONT* Font, COLOR Color_Background, COLOR Color_Foreground )

显示时间

void GUI_Showtime(POINT Xstart, POINT Ystart, POINT Xend, POINT Yend,
                  DEV_TIME *pTime, COLOR Color)

在使用LCD_ShowBMP用于显示图片实验前，先把资料中PIC文件夹下中的图片复制到SD卡根目录（根目录想必你应该明白吧，就是将图片直接存到SD卡，不要放在任何子文件夹里哈）
然后将SD卡插入屏幕背面的SD卡卡槽里开始下载程序验证即可

在这里要注意的是SD卡要是FAT格式的，图片要是480*320像素24位色深.BMP格式

在这里也稍微做下解释，本例程显示BMP图片首先也是通过SPI协议来读取SD卡中BMP格式的图片数据，再把这些数据以图像显示出来即可
在LCD_ShowBMP.ino中：

SD_Init();//SD卡初始化

LCD_ShowBMP();//显示BMP图片

这些函数都写在LCD_Bmp.cpp里，实际上从SD卡中读取特定文件名的BMP格式的图片数据再调用我们自己写好的显示函数把这些数据重新“表达”为图像
这种方式不管在哪个平台，其原理都是类似的，感兴趣的朋友可以查阅相关资料对照相关代码认真研究一下

在LCD_Touch.ino中：

  TP_Init( Lcd_ScanDir );//触摸板初始化，传递参数为扫描方式

  TP_GetAdFac();//校准屏幕

  TP_Dialog();//清屏

  TP_DrawBoard();//开启画板

该例程运行后，屏幕右边会有五种颜色，系统默认为黑色，触摸以选择画笔颜色；点击AD按钮，按屏幕提示点击红色+号对屏幕进行校准；点击右上角 CLEAR按钮对画板清屏
触摸实验默认使用了四组校准值，可以满足四个方向的画笔操作，在右边有五种颜色的选择，画笔大小默认为 9 个像素点
关于触摸屏的相关函数都写在LCD_Touch.cpp里，且其功能及传递参数的用途均有解释

程序提供了像素点大小为

   Width 5，Height 8    font8
   Width 7，Height 12    font12
   Width 11，Height 16    font16
   Width 14，Height 20    font20
   Width 17，Height24    font24

五种大小的字体库

如果你需要不同大小不同字体的字符，可以根据资料中提供的字模提取软件生成自己想要的字库
事实上你也可以Image2Lcd图片取模软件将不同大小不同格式的图片转换成数组数据，再用我们写好的函数显示出来
资料中给出了所有控制芯片的数据手册供大家参考，如果你想更加深入的了解底层函数为什么这样写，就去数据手册看看吧！
