搭配 Luckfox Omni3576 使用

硬件连接​

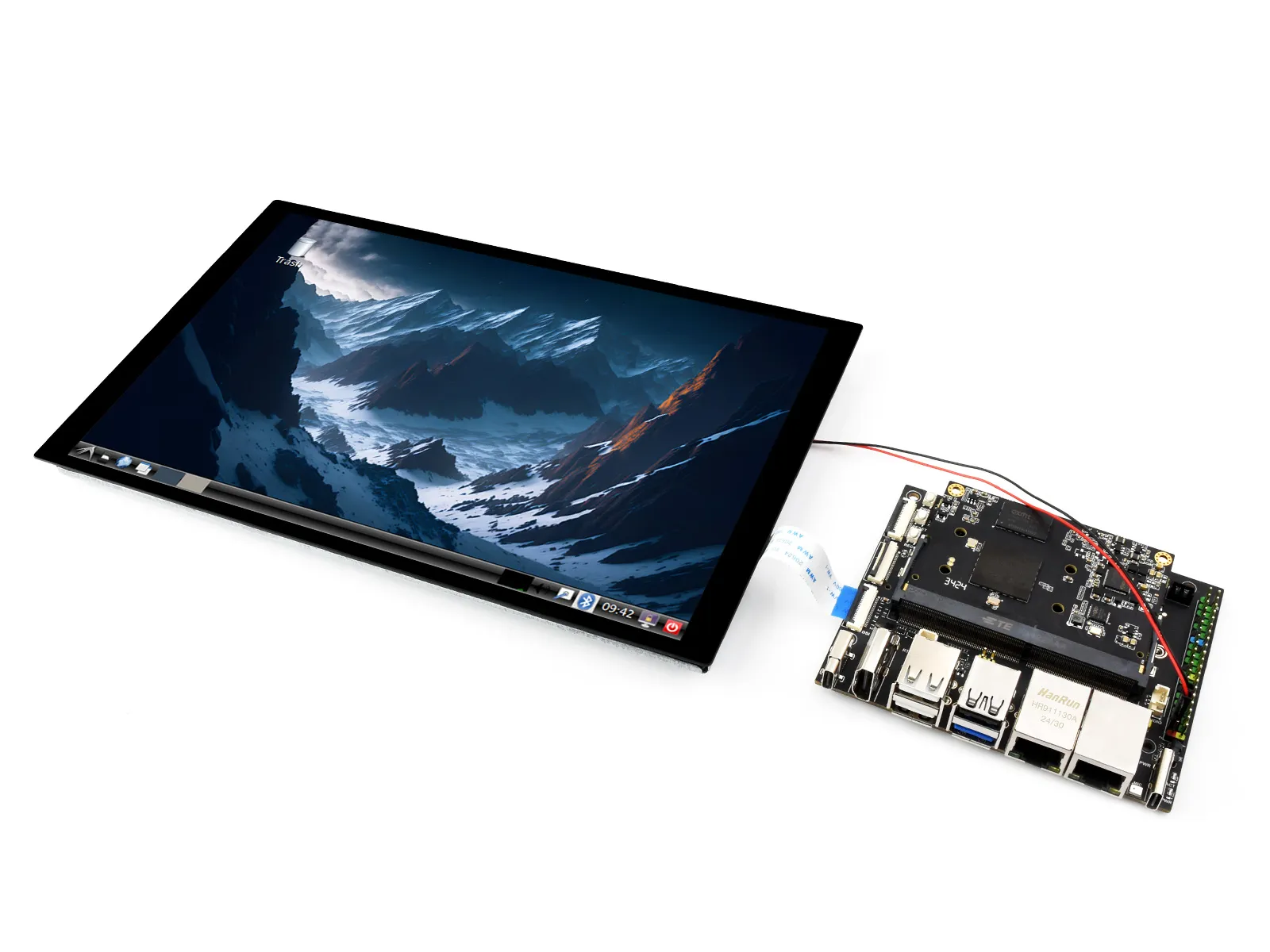

1. 使用22PIN的FPC排线，将显示屏DSI接口连接到Omni3576主板的DSI接口。
2. 使用2PIN电源连接线，将显示屏的电源接口连接到Omni3576主板的40PIN GPIO接口。如下图所示：

101M 8001280 IPS CT K Omni3576

软件设置​

1. 下载并使用幸狐官网的镜像文件进行烧录对应系统镜像。
2. 给Omni3576主板接入5V电源，待系统启动后屏幕即可亮起

查看屏幕信息​

  • 当前系统中可用的屏幕 ID 可通过以下命令查看：

    sudo cat /sys/kernel/debug/dri/0/summary

  • 正常会得到以下输出：

    Video Port0: DISABLED
    Video Port1: ACTIVE
        Connector:DSI-1     Encoder: DSI-203
            bus_format[100a]: RGB888_1X24
            overlay_mode[0] output_mode[0] SDR[0] color-encoding[BT.709] color-range[Full]
        Display mode: 800x1280p60
            clk[70000] real_clk[69883] type[48] flag[a]
            H: 800 840 860 880
            V: 1280 1300 1304 1324
            Fixed H: 800 840 860 880
            Fixed V: 1280 1300 1304 1324
        Esmart1-win0: ACTIVE
            win_id: 1
            format: XR24 little-endian (0x34325258) pixel_blend_mode[0] glb_alpha[0xff]
            color: SDR[0] color-encoding[BT.601] color-range[Limited]
            rotate: xmirror: 0 ymirror: 0 rotate_90: 0 rotate_270: 0
            csc: y2r[0] r2y[0] csc mode[0]
            zpos: 1
            src: pos[0, 0] rect[800 x 1280]
            dst: pos[0, 0] rect[800 x 1280]
            buf[0]: addr: 0x00000000fe44e000 pitch: 3200 offset: 0
    Video Port2: DISABLED

显示旋转​

  • 旋转指令

    #旋转90度
    xrandr -o left
    #旋转270度
    xrandr -o right
    #旋转180度
    xrandr -o inverted
    #旋转0度
    xrandr -o normal

  • 使用 xrandr 旋转的效果是一次性的，系统重启后屏幕显示方向会还原。 如果要开机自动旋转，则需要修改配置文件：

    sudo vim  /etc/X11/xorg.conf.d/10-monitor.conf

添加以下语句：

### Valid values for rotation are "normal", "left", "right"
Section "Monitor"
#    Identifier "Default Monitor"
    Identifier  "DSI-1"
    Option      "Rotate" "left"
EndSection

触摸旋转​

  • 系统显示旋转后，触摸方向不一致，需要按下文操作进行触摸旋转：

    sudo vim  /etc/udev/rules.d/99-luckfox-touch.rules

  • 根据自己的旋转方向，加入对应的配置，保存后重启开发板。

    90度：
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"
    180度：
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"
    270度：
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"
