使用说明

搭配树莓派使用

硬件组装教程：

准备工作

准备好下图的连接线，以下将以树莓派 Raspberry Pi5 作为连接演示

步骤一：

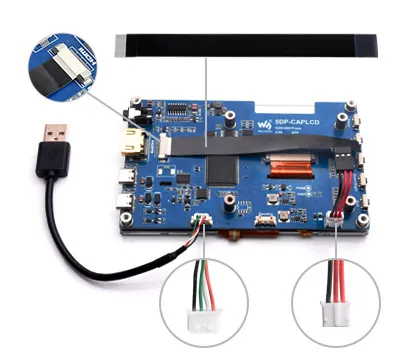

将①②③号线材按图片所示连接到相应位置；

步骤二：

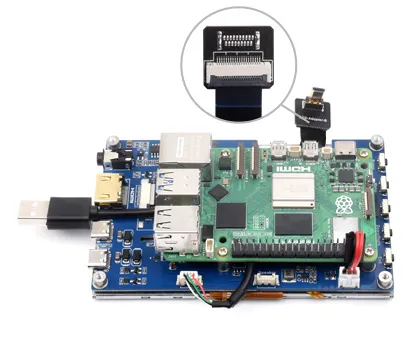

将①号线材接入到④号 LCD 转接头 (视树莓派主板型号选择④或⑤)，连接到树莓派 micro HDMI 接口；

步骤三：

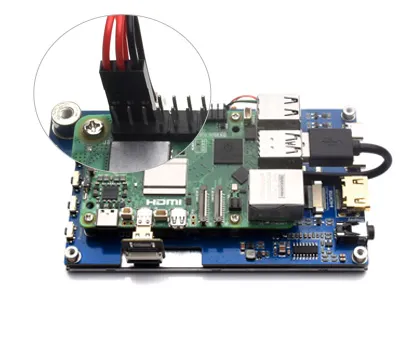

将线材②连接到树莓派 USB 接口；将线材③连接到树莓派 5V GND 排针；

步骤四：

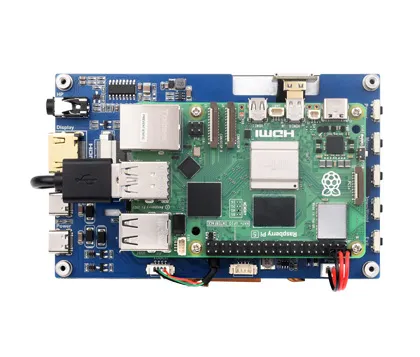

线材全部连接完后如上图所示;确保连接无误后，接入 5V 电源进行使用；

软件设置：

支持树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。
当LCD工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

1. 请在树莓派官网下载最新版本的镜像
2. 将压缩文件下载到PC上，并解压得到.img文件
3. TF卡连接到PC，使用SDFormatter软件格式化TF卡
4. 打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像
5. 烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡

hdmi_force_hotplug=1
config_hdmi_boost=10
hdmi_group=2
hdmi_mode=87
hdmi_cvt 1024 600 60 6 0 0 0

6. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可正常显示

搭配PC机使用

支持Windows 11 / 10 / 8.1 / 8 / 7系统。使用方法：

1.将LCD的Touch接口连接到PC机的USB接口，Windows会自动识别触摸功能。
2.将LCD的HDMI接口连接到PC机的HDMI接口，Windows会自动识别显示功能。

• 注意：
• 部分PC机不支持HDMI设备即插即用，一般重启系统后可正常使用。
• 若USB接口供电不足会导致LCD闪屏，通过外接5V 1A电源适配器到LCD的Power接口后，可恢复正常使用。

Windows指定触控屏

以windows10系统为例：

• 1.进入系统的Windows设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）

• 2.在弹出的“平板电脑设置”界面中，点击“设置”

• 3.屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。

PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。（文字提示对应的屏幕，将作为触控屏。）
