使用说明

搭配树莓派使用​

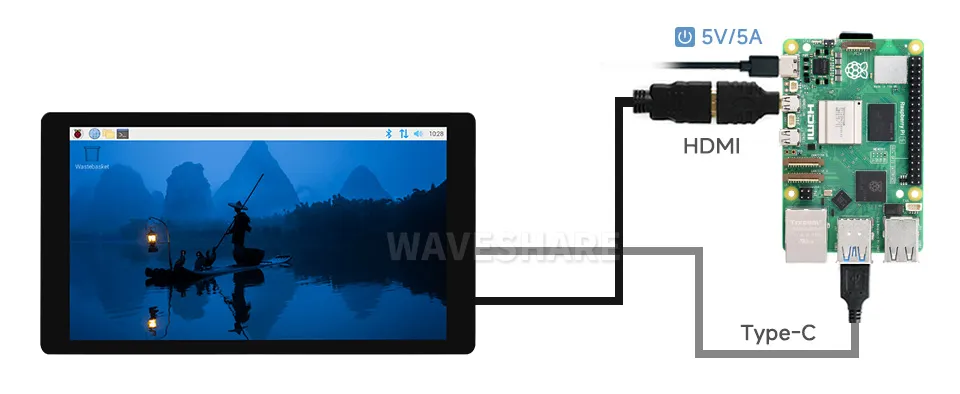

硬件连接：​

1. 将Touch接口连接到树莓派的USB接口
2. 将HDMI接口连接到树莓派HDMI接口

5inch-720x1280-LCD-details-3

软件设置：​

用于树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。

800x480-DSI-LCD-0

  • 2. 镜像烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。

注意：由于Pi5/Pi4/CM4/CM3+/CM3具有两个HDMI接口，请注意使用正确的HDMI接口和指令，默认推荐使用HDMI0。

hdmi_group=2
hdmi_mode=87
hdmi_force_hotplug=1
max_framebuffer_width=720
max_framebuffer_height=1280
hdmi_timings=720 0 80 20 76 1280 0 10 10 10 0 0 0 63 0 74250000 0
  • 3. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可以进入显示，系统启动后可以正常触摸。

显示旋转​

如果你使用的是Bullseye/Buster系统，可以通过以下方式进行旋转：

  • 1. 进入Screen Configuration。

21

  • 2. 如下图设置旋转。

21

21

21

如果你使用的是其他版本系统，则通过以下方式进行旋转：

  • 1. 在config.txt文件中加入语句（config文件位于TF卡根目录，即/boot中）：

    display_rotate=1 #1：90；2: 180； 3: 270

  • 2. 保存后重启树莓派即可

    sudo reboot

触摸旋转​

由于旋转后触摸方向不一致，需要按下文操作进行触摸旋转：
1. 安装libinput

sudo apt-get install xserver-xorg-input-libinput

如果你安装的是Ubuntu系统，或者是Jetson Nano。安装指令为

sudo apt install xserver-xorg-input-synaptics

2. 在/etc/X11/下创建xorg.conf.d目录 (如果该目录已存在，这直接进行第3步)

sudo mkdir /etc/X11/xorg.conf.d

3. 复制40-libinput-conf 文件到刚刚创建的目录下

sudo cp /usr/share/X11/xorg.conf.d/40-libinput.conf /etc/X11/xorg.conf.d/

4. 编辑该文件

sudo nano /etc/X11/xorg.conf.d/40-libinput.conf

找到 touchscreen的部分，在里面添加以下语句，然后保存即可

Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"

类似下图位置：

Touch roate

5. 重启树莓派

sudo reboot

完成以上步骤即可进行90度旋转。
注：
90 度旋转： Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"
180度旋转： Option "CalibrationMatrix" "-1 0 1 0 -1 1 0 0 1"
270度旋转： Option "CalibrationMatrix" "0 -1 1 1 0 0 0 0 1"

搭配PC机使用​

支持Windows 11 / 10 / 8.1 / 8 / 7系统。使用方法：​

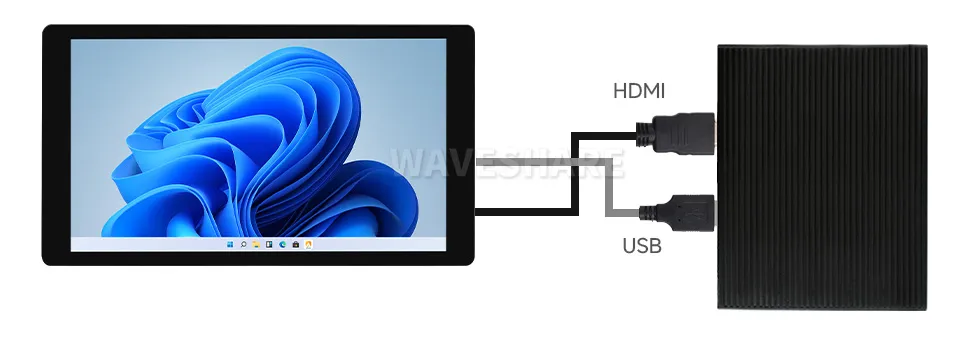

1.将LCD的Touch接口连接到PC机的USB接口，Windows会自动识别触摸功能。
2.将LCD的HDMI接口连接到PC机的HDMI接口，Windows会自动识别显示功能。

5inch-720x1280-LCD-details-11

  • 注意：
  • 部分PC机不支持HDMI设备即插即用，一般重启系统后可正常使用。
  • 若USB接口供电不足会导致LCD闪屏，建议直连电脑主板的USB接口，以确保供电稳定。

Windows指定触控屏​

以windows10系统为例：

  • 1.进入系统的Windows设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）

Windows-touch-1

  • 2.在弹出的“平板电脑设置”界面中，点击“设置”

Windows-touch-2

  • 3.屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。

PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。（文字提示对应的屏幕，将作为触控屏。）

Windows-touch-3
