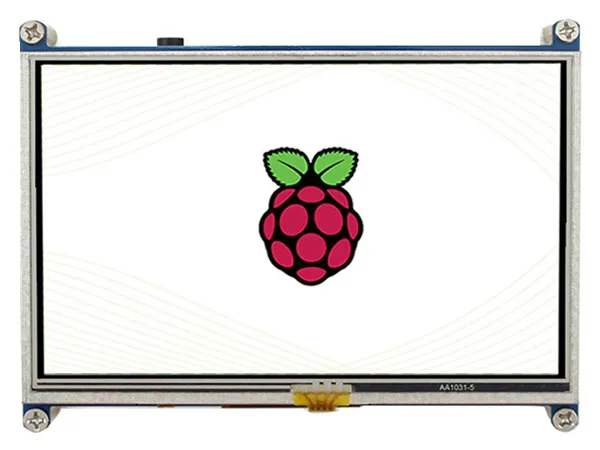

5inch HDMI LCD
- 5inch HDMI LCD
- 5inch HDMI LCD (带黑白外壳)
| SKU | 产品 |
|---|---|
| 10563 | 5inch HDMI LCD |
产品特点
- 硬件分辨率为 800×480
- 电阻式触摸控制
- 兼容并可直接插入任何版本树莓派（树莓派 Zero / Zero 2 W 需另配 HDMI 连接线）
- 支持 Raspberry Pi OS / Ubuntu / Kali 和 Retropie 系统
- 可作为计算机显示器，无触摸功能（接入计算机须另配 HDMI 线）
- 仅用于显示，不占用任何 I/O 资源（使用触摸功能，占用 I/O）
- 支持背光控制，更省电
屏幕排线接口定义
以下标识为“NC”的引脚表示 LCD 没有占用该引脚，用户可用于其它应用。
| 引脚号 | 标识 | 描述 |
|---|---|---|
| 1 | 3.3V | 电源正（3.3V 电源输入） |
| 2 | 5V | 电源正（5V 电源输入） |
| 3 | NC | NC |
| 4 | 5V | 电源正（5V 电源输入） |
| 5 | NC | NC |
| 6 | GND | 电源地 |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | GND | 电源地 |
| 10 | NC | NC |
| 11 | NC | NC |
| 12 | NC | NC |
| 13 | NC | NC |
| 14 | GND | 电源地 |
| 15 | NC | NC |
| 16 | NC | NC |
| 17 | 3.3V | 电源正（3.3V 电源输入） |
| 18 | NC | NC |
| 19 | TP_SI | 触摸面板的 SPI 数据输入 |
| 20 | GND | 电源地 |
| 21 | TP_SO | 触摸面板的 SPI 数据输出 |
| 22 | TP_IRQ | 触摸面板中断，检测到触摸面板有按下则为低电平 |
| 23 | TP_SCK | 触摸面板的 SPI 时钟信号 |
| 24 | NC | NC |
| 25 | GND | 电源地 |
| 26 | TP_CS | 触摸面板片选信号，低电平选择触摸面板 |
