Arduino 使用说明

硬件连接

• 使用 9PIN 排线连接，请参考下方的引脚对应表格：
  • Arduino 连接引脚对应关系

    e-Paper	Arduino UNO	Mega2560
    VCC	5V	5V
    GND	GND	GND
    DIN	D11	D51
    CLK	D13	D52
    CS	D10	D10
    DC	D9	D9
    RST	D8	D8
    BUSY	D7	D7
    PWR	D6	D6

安装 IDE

Arduino IDE Windows 安装教程

运行程序

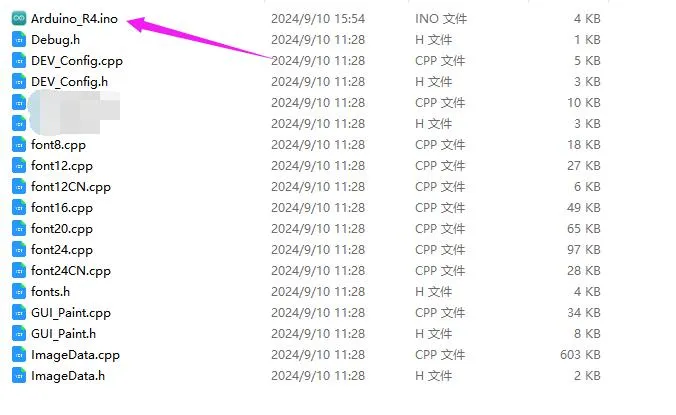

• 在资料界面 下载程序，然后解压进入 5inch_e-Paper 目录可以看到下面的内容

• 打开测试程序：5inch_e-Paper\Arduino_R4\Arduino_R4.ino

• 在 Arduino IED 中的工具栏（Tools）选择对应的开发板（Board）和端口（Port）

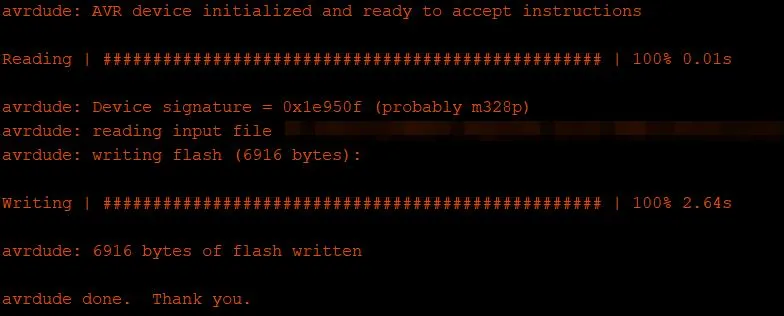

• 最后点击上传即可，上传成功如下（Arduino 1.8.13）
