ESP32 使用说明
硬件连接
ESP32 连接引脚对应关系
| e-Paper | ESP32 | ESP32-S3 |
|---|---|---|
| VCC | 3.3V | 3.3V |
| GND | GND | GND |
| DIN | IO14 | IO11 |
| CLK | IO13 | IO12 |
| CS | IO15 | IO10 |
| DC | IO27 | IO13 |
| RST | IO26 | IO14 |
| BUSY | IO25 | IO4 |
| PWR | IO33 | IO5 |
环境配置
在线安装需要使用翻墙软件，离线安装则无需使用
运行程序
- 在资料界面 下载程序，然后解压进入
5inch_e_Paper目录可以看到下面的内容

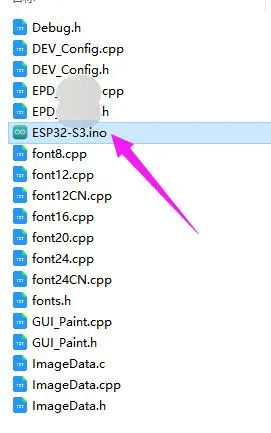

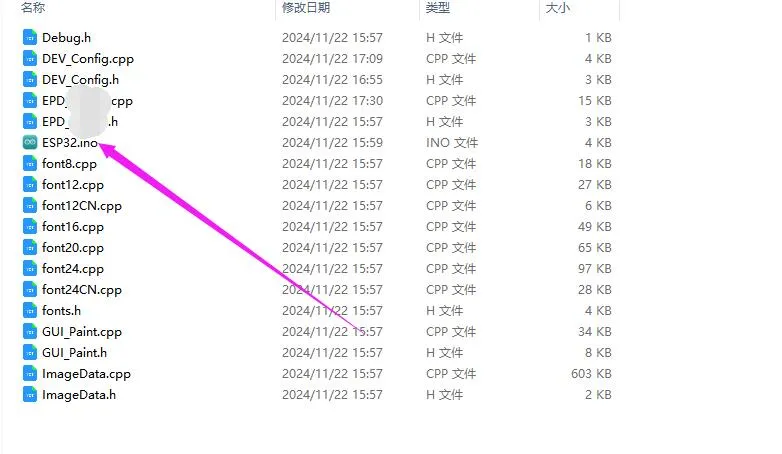

- 打开测试程序：
5inch_e-Paper\ESP32\ESP32.ino或者5inch_e-Paper\ESP32\ESP32-S3.ino

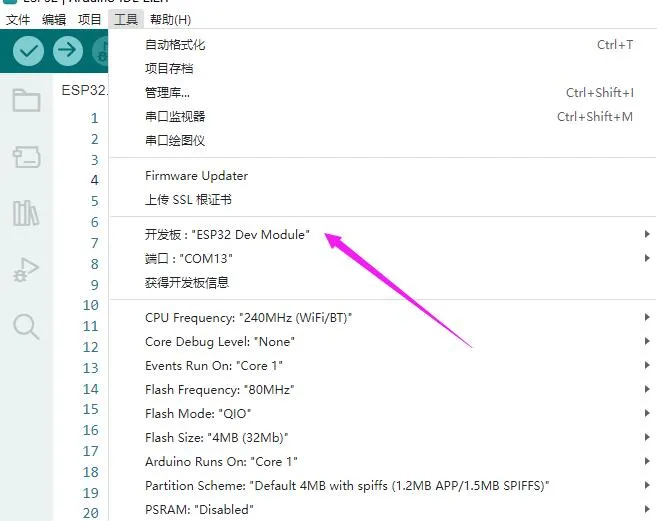

- 在 Arduino IED 中的工具栏（Tools）选择对应的开发板（Board）和端口（Port）

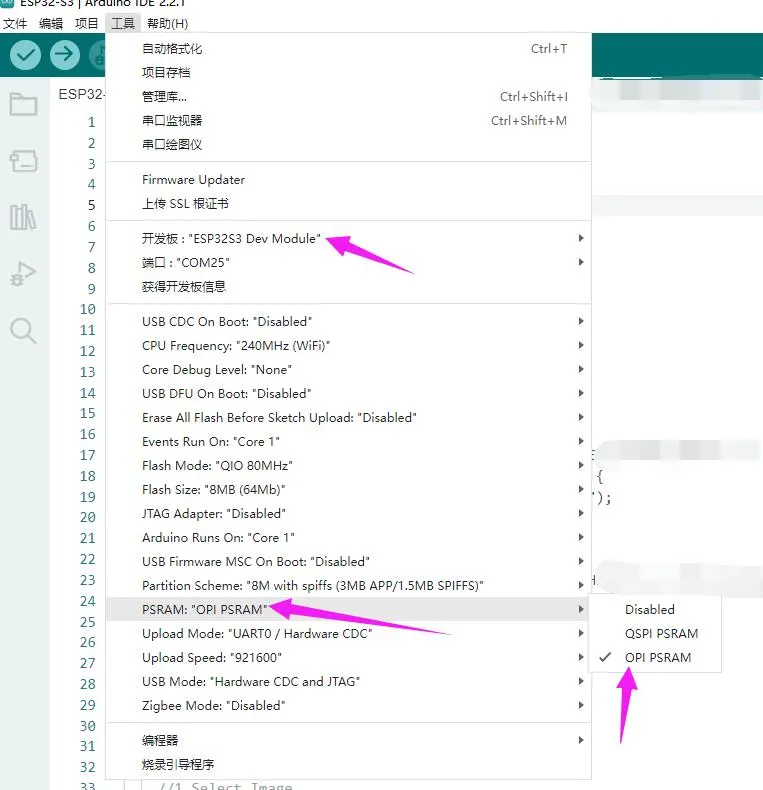

- 如果使用是是 ESP32-S3 之类的带 PSRAM 的核心，请开启 PSRAM

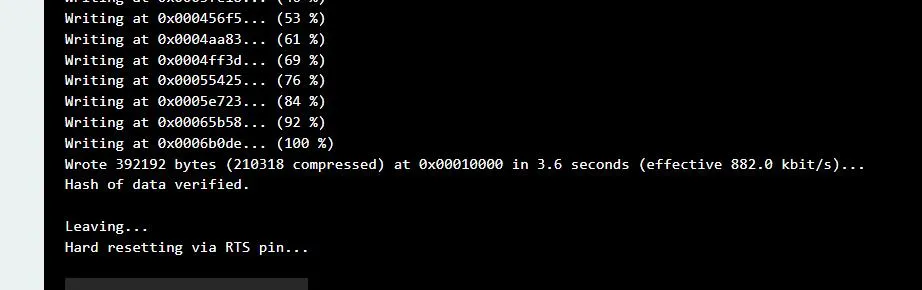

- 最后点击上传即可，上传成功如下（Arduino 2.2.1）
