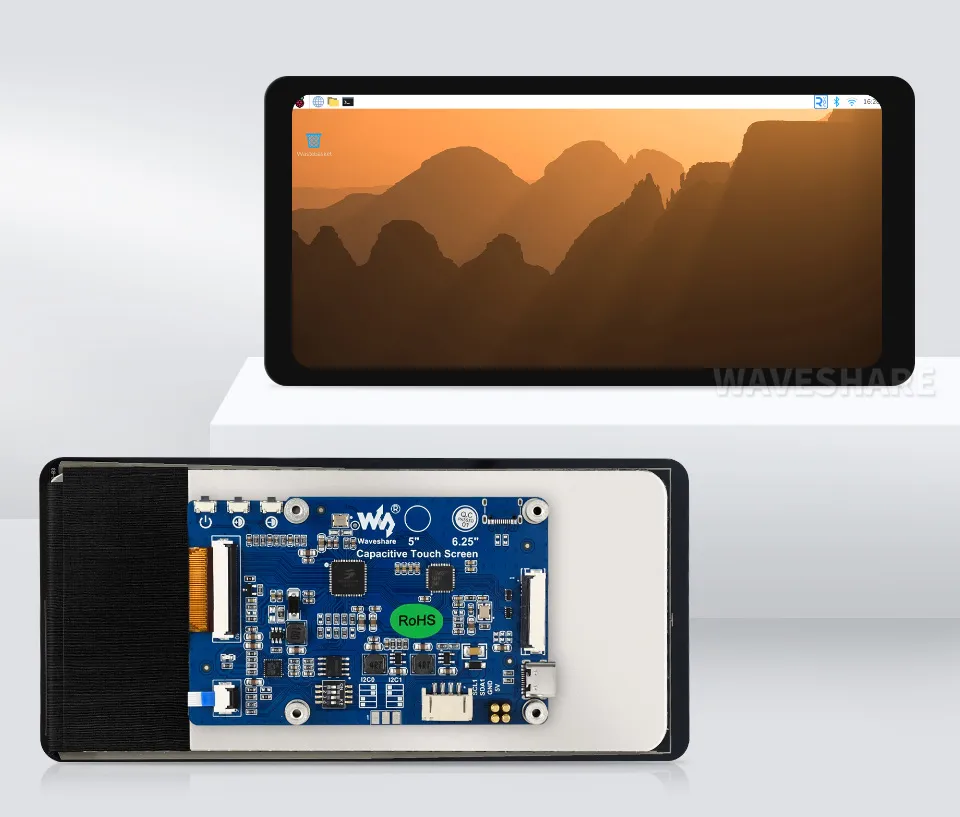

产品特性​

  • 6.25 英寸 DSI 触控屏，支持五点电容式触摸。
  • IPS 显示面板，硬件分辨率为 720 × 1560。
  • 默认竖屏显示，可通过系统显示设置切换显示方向。
  • 采用全贴合工艺，配备钢化玻璃触摸面板，硬度为 6H。
  • DSI 显示接口，I2C 触摸接口。
  • 适配 Raspberry Pi，支持 Raspberry Pi OS 新系统免驱使用。
  • 背光亮度支持软件调节，也可通过板载按键调节。

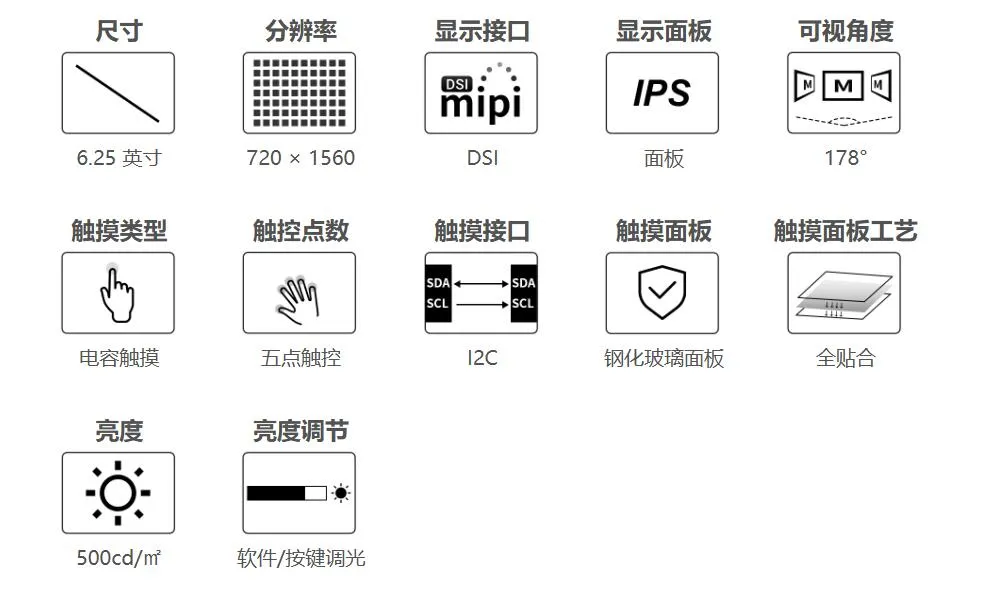

6.25inch DSI LCD (B) 产品特性

电气规格​

参数最小值标准值最大值单位Note
输入电压4.755.005.25VNote 1
输入电流TBD400TBDmANote 2
工作温度02560℃Note 3
存储温度-102570℃Note 3
  • Note 1：输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
  • Note 2：输入电流需≥400mA，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
  • Note 3：请不要将显示屏长期置于高温高湿的存储环境，显示屏需在极限值范围内工作，否则将可能损坏显示屏。

接口介绍​

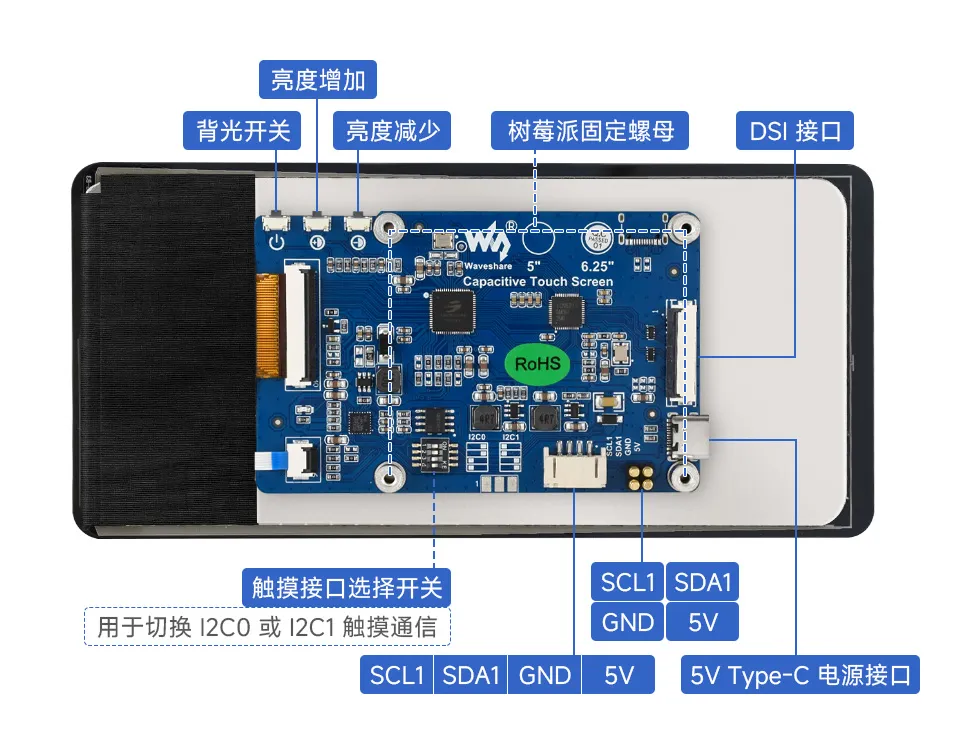

6.25inch DSI LCD (B) 接口介绍

供电与触摸通信​

默认 I2C0 模式下，DSI 排线传输显示和触摸信号，无需另接 SDA1、SCL1。

屏幕功耗较高，仅通过 DSI 排线供电不足，必须额外接入 5 V 电源。以下供电方式任选一种：

供电方式连接要求注意事项
弹簧顶针树莓派固定在屏幕背面，顶针接触 GPIO 的 5V、GND额外加装螺柱可能使顶针悬空；此时可通过 4PIN 或 Type-C 供电
4PIN 接口主板与屏幕的 5V、GND 对应连接按 PCB 标识接线，不按线色判断
Type-C 接口屏幕 Type-C 接口接入 5 V 电源仅供电，不传输触摸信号
切换至 I2C1 触摸通信
  1. 断电后，将上图中“触摸接口选择开关”的拨码位置切换为 I2C1。
  2. 通过顶针或 4PIN，将 SDA1、SCL1 对应连接到树莓派 GPIO 的 I2C1 引脚。使用顶针时须保证接触正常。
  3. 在 config.txt 的屏幕 dtoverlay 行末添加 ,i2c1，保存并重启。

供电方式同上，DSI 排线仍传输显示信号。使用 Type-C 供电时，仍须通过顶针或 4PIN 连接 SDA1、SCL1。

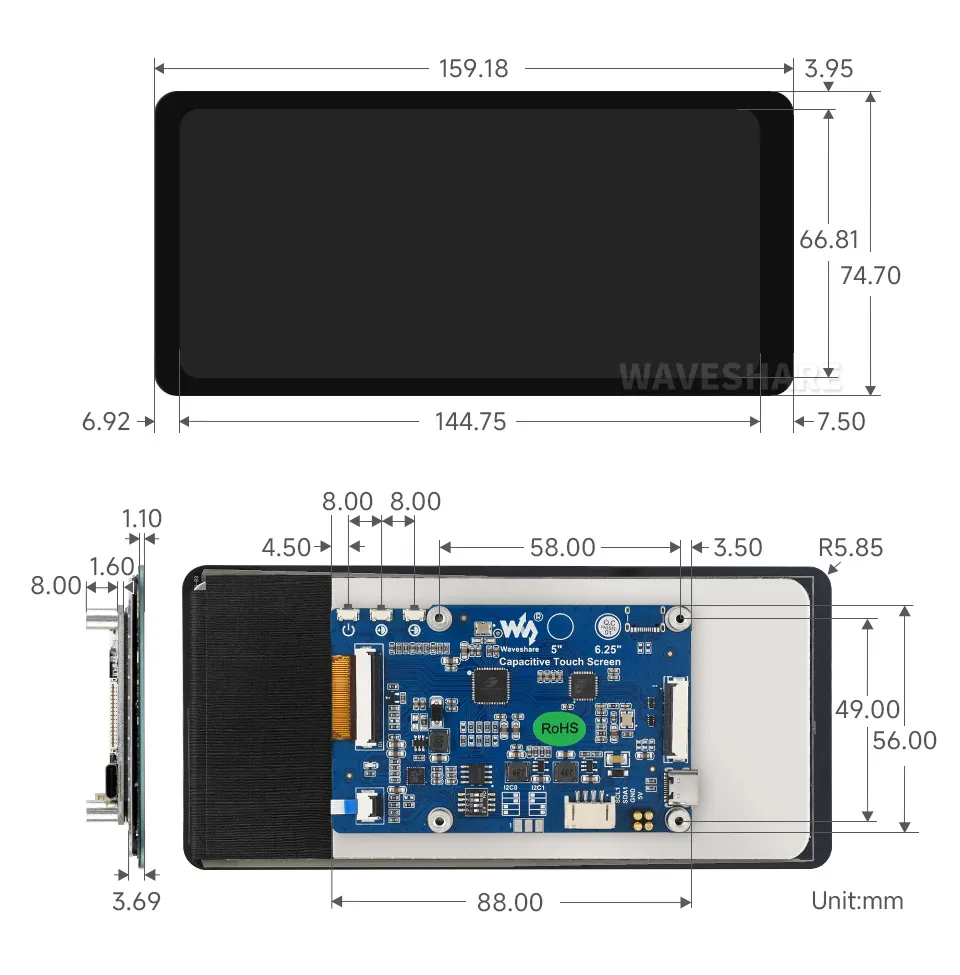

外观尺寸​

6.25inch DSI LCD (B) 外观尺寸
