搭配 Raspberry Pi 使用

连接前检查

连接或拆卸 DSI 排线前，请关闭 Raspberry Pi 并断开电源。请确认 DSI 排线方向正确，避免倾斜插拔连接器。

硬件连接​

Raspberry Pi 5​

  1. 使用"DSI-Cable-12cm"排线，将显示屏的 DSI 接口连接到 Raspberry Pi 的 22PIN DSI 接口。
  2. 将 Raspberry Pi 固定到显示屏背部的螺母柱上。
  3. 确认弹簧顶针与 Raspberry Pi 接触正常，显示屏通过弹簧顶针获取 5 V 电源。

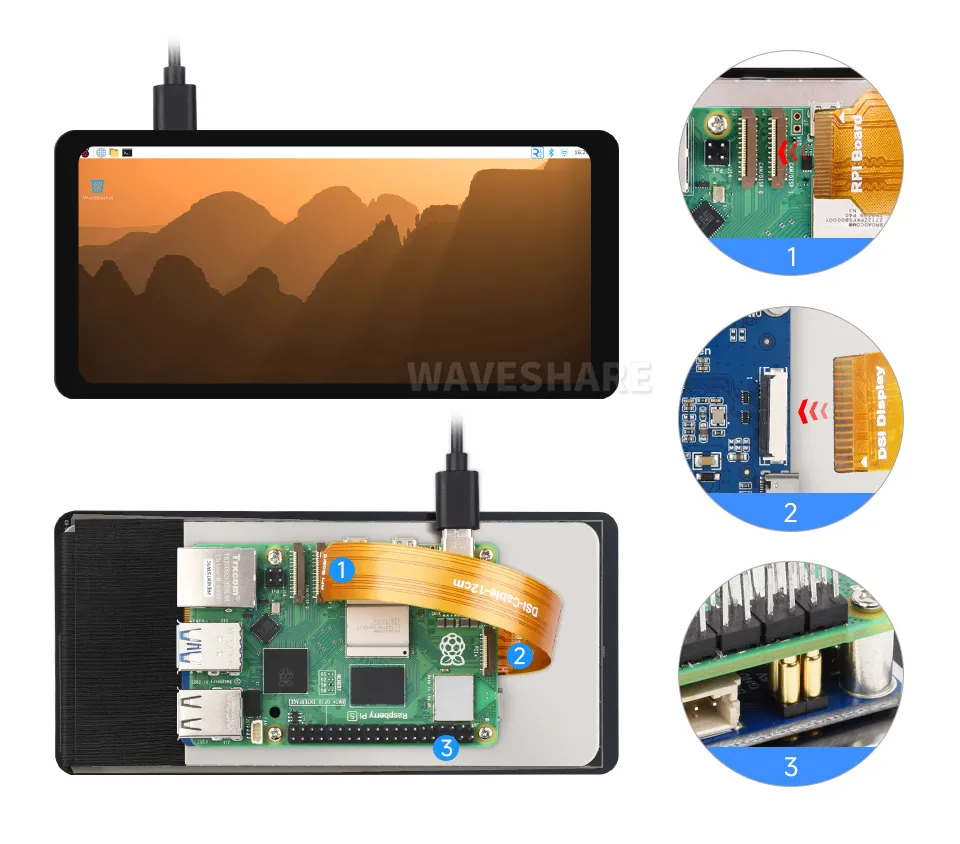

6.25inch DSI LCD (B) 连接 Raspberry Pi 5

Raspberry Pi 4B / 3B+ / 3B / 3A+​

  1. 使用双头15PIN的FPC排线，将显示屏的 DSI 接口连接到 Raspberry Pi 的 15PIN DSI 接口。
  2. 将 Raspberry Pi 固定到显示屏背部的螺母柱上。
  3. 确认弹簧顶针与 Raspberry Pi 接触正常，显示屏通过弹簧顶针获取 5 V 电源。

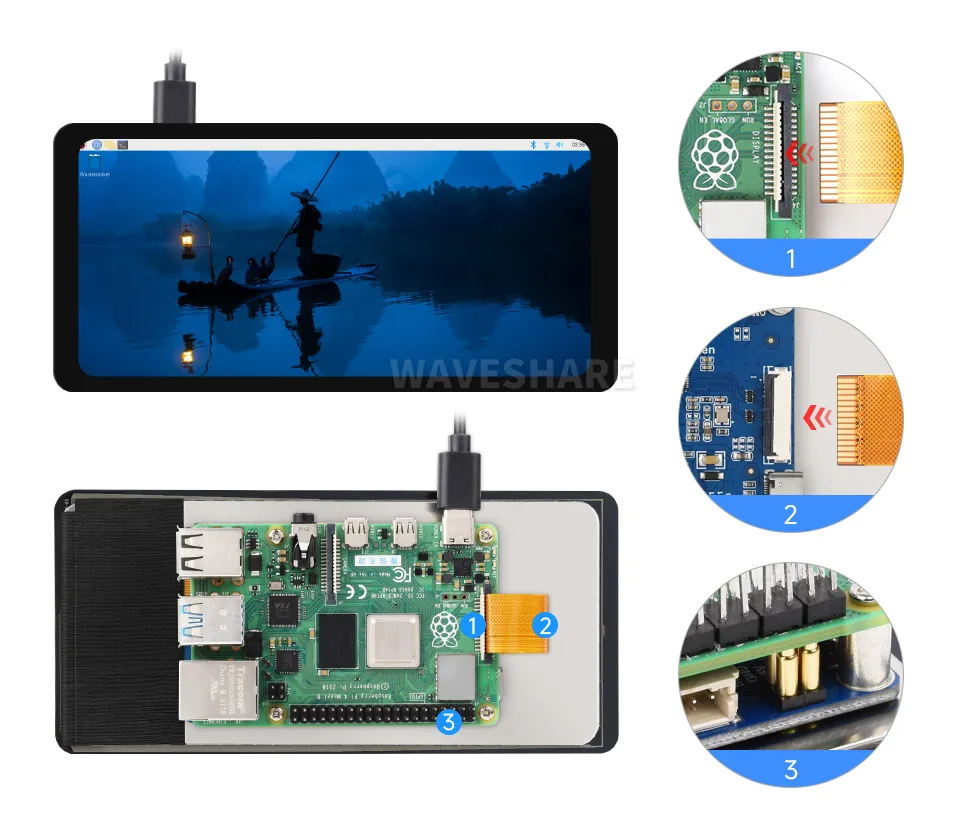

6.25inch DSI LCD (B) 连接 Raspberry Pi 4B

Compute Module IO Board​

  1. 使用 “DSI-Cable-12cm” 排线，将显示屏的 DSI 接口连接到 Compute Module IO Board 的 DSI 接口。
  2. 使用4PIN PH2.0杜邦线，将显示屏的5V和GND分别连接到树莓派的5V和GND引脚。(默认使用DSI接口的内置I2C0，故SDA1和SCL1可不接。)

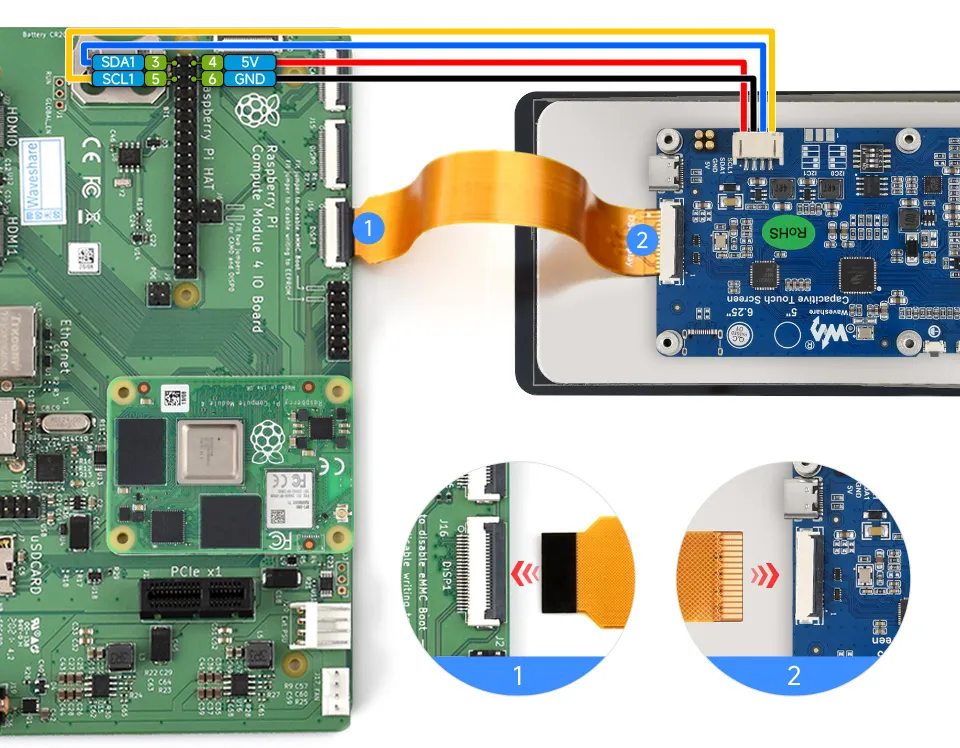

6.25inch DSI LCD (B) 连接 Compute Module IO Board

软件设置​

烧录系统​

  1. 将 TF 卡连接到电脑，下载并使用 Raspberry Pi Imager 烧录最新 Raspberry Pi OS。

    Raspberry Pi Imager 烧录系统

  2. 烧录完成后，打开 TF 卡根目录中的 config.txt 文件，在文件末尾添加以下配置，保存后安全弹出 TF 卡。

    DSI 接口选择

    Raspberry Pi 5 / CM5 / CM4 / CM3+ / CM3 具有两个 MIPI DSI 接口。默认推荐使用 DSI1；如果屏幕连接到 DSI0，请启用 DSI0 对应配置。

    dtoverlay=vc4-kms-v3d
    #DSI1 Use
    dtoverlay=vc4-kms-dsi-waveshare-panel,6_25_inchB
    #DSI0 Use
    #dtoverlay=vc4-kms-dsi-waveshare-panel,6_25_inchB,dsi0

  3. 将 TF 卡插入 Raspberry Pi 并上电。系统启动后，显示与触摸功能可正常使用。

背光亮度调节​

图形界面调光​

以下步骤以 Raspberry Pi OS Trixie 为例：

  1. 点击左上角菜单，进入 "Preferences" > "Control Center"，选择 "Screens"。

    DSI 屏幕图形界面调光入口

  2. 进入 "Screen" > "DSI-2" > "Brightness"，勾选并调整所需的背光亮度，最后点击 "Apply" 保存设置。

    DSI 屏幕图形界面调光

Bookworm 系统入口

在 Raspberry Pi OS Bookworm 中，该设置入口位于 "Screen Configuration" > "Screen"。

使用背光调节应用程序​

也可使用 Waveshare 提供的图形化背光调节工具：

wget https://www.waveshare.net/w/upload/f/f4/Brightness.zip
unzip Brightness.zip
cd Brightness
sudo chmod +x install.sh
./install.sh

安装完成后，可在 "Accessories" > "Brightness" 中打开该程序。

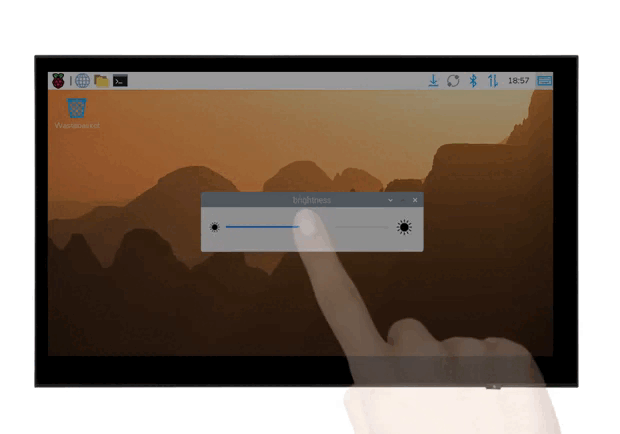

DSI 屏幕背光调节应用程序

使用终端调节背光​

echo X | sudo tee /sys/class/backlight/*/brightness

其中 X 表示 0～255 中的任意数字。0 表示背光最暗，255 表示背光最亮。例如：

echo 100 | sudo tee /sys/class/backlight/*/brightness
echo 0 | sudo tee /sys/class/backlight/*/brightness
echo 255 | sudo tee /sys/class/backlight/*/brightness

Trixie / Bookworm 显示旋转​

GUI 界面旋转​

以下步骤以 Raspberry Pi OS Trixie 为例：

  1. 点击左上角菜单，进入 "Preferences" > "Control Center"，选择 "Screens"。

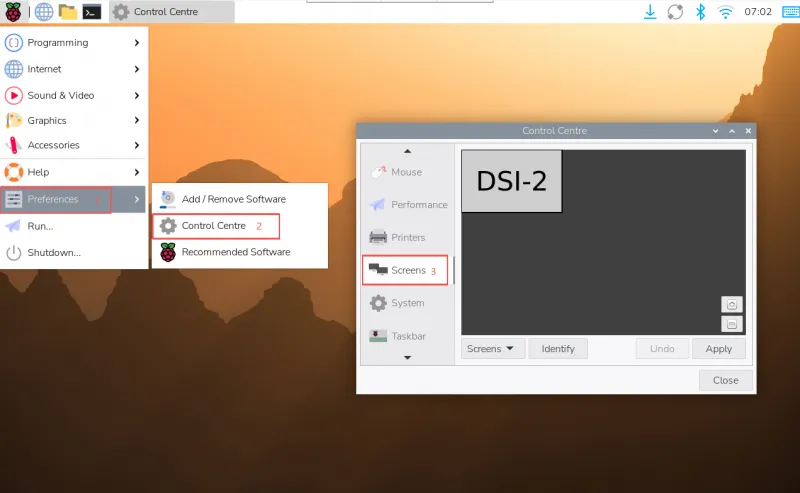

    DSI 屏幕旋转设置入口

  2. 进入 "Screen" > "DSI-1" > "Touchscreen"，勾选 "10-0014 Goodix Capacitive TouchScreen"。

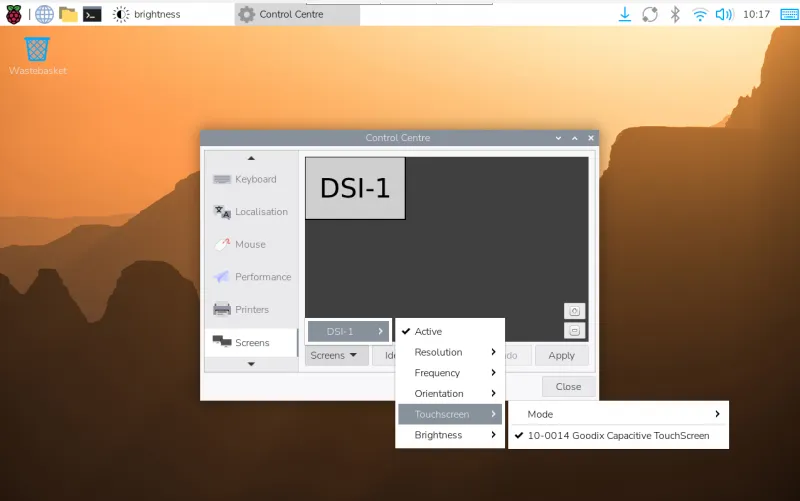

    DSI 屏幕触摸旋转设置

  3. 进入 "Screen" > "DSI-2" > "Orientation"，选择所需方向，最后点击 "Apply" 完成显示和触摸同步旋转。

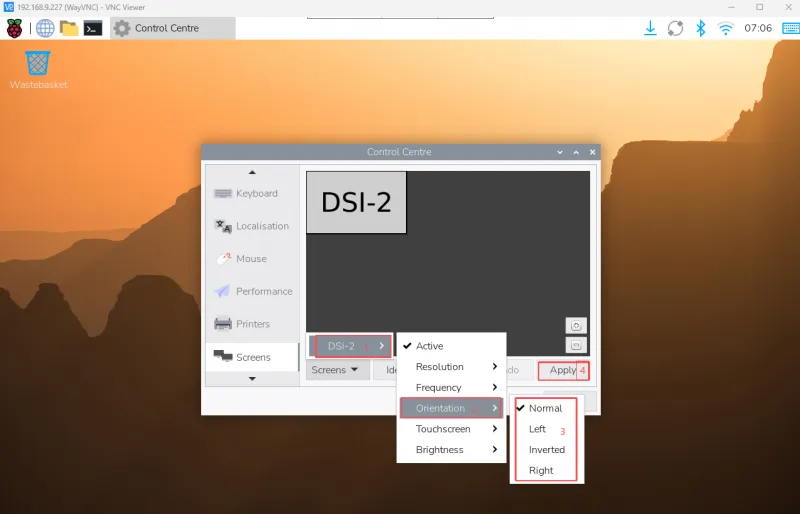

    DSI 屏幕显示旋转设置

显示器编号

实际显示器编号可能为 DSI-1 或 DSI-2，请以系统识别结果为准。

Lite 版本显示旋转​

编辑 cmdline.txt：

sudo nano /boot/firmware/cmdline.txt

在文件开头添加对应旋转角度的参数，保存并重启后生效。

# 显示旋转 90 度
video=DSI-1:720x1560M@60,rotate=90

# 显示旋转 180 度
video=DSI-1:720x1560M@60,rotate=180

# 显示旋转 270 度
video=DSI-1:720x1560M@60,rotate=270
旋转限制

当同时使用 DSI 和 HDMI 显示器时，cmdline.txt 方式无法将 DSI 显示器与 HDMI 显示器分开旋转。

触摸旋转​

如果使用图形界面进行旋转，可在屏幕布局编辑器中勾选 "Touchscreen" 同步触摸旋转。命令行触摸旋转可通过 udev 规则配置。

  1. 创建 99-waveshare-touch.rules 文件。

    sudo nano /etc/udev/rules.d/99-waveshare-touch.rules

  2. 根据需要添加以下规则，保存后重启生效。

    # 触摸旋转 90 度
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"

    # 触摸旋转 180 度
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"

    # 触摸旋转 270 度
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"

  3. 重启 Raspberry Pi。

    sudo reboot

触摸模式选择​

Raspberry Pi OS Trixie 和 Bookworm 支持两种触控模式，可在 "Screen Configuration" > "Touchscreen" 中切换。

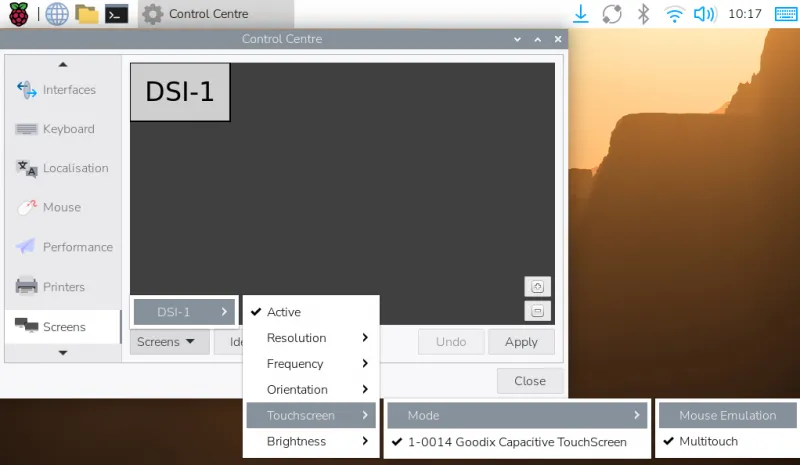

DSI 屏幕触摸模式选择

Mouse Emulation​

  • 单击对应鼠标左键。
  • 长按对应鼠标右键。
  • 支持双击。
  • 不支持滑动页面和多点触摸。

Multitouch​

  • 支持多点触摸。
  • 支持滑动页面。
  • 不支持双击和长按右键。

屏幕键盘​

从 Raspberry Pi OS Bookworm 开始，系统默认集成 Squeekboard 屏幕键盘。

  • 系统会在可输入文字时自动弹出屏幕键盘，在不可输入文字时自动隐藏。
  • 也可通过任务栏右上角的键盘图标手动显示或隐藏。

Squeekboard 屏幕键盘

在 Trixie 系统中，可通过 "Preferences" > "Control Center" > "Display" 设置屏幕键盘显示或隐藏。

Trixie 屏幕键盘设置

在 Bookworm 系统中，可通过 "Raspberry Pi Configuration" > "Display" 或 raspi-config > "Display" 设置屏幕键盘显示或隐藏。

Bookworm 屏幕键盘设置
