70H-1024600
- 70H-1024600-IPS-B
- 70H-1024600-IPS-CT-B
- 70H-1024600-QLED-B
- 70H-1024600-QLED-CT-B

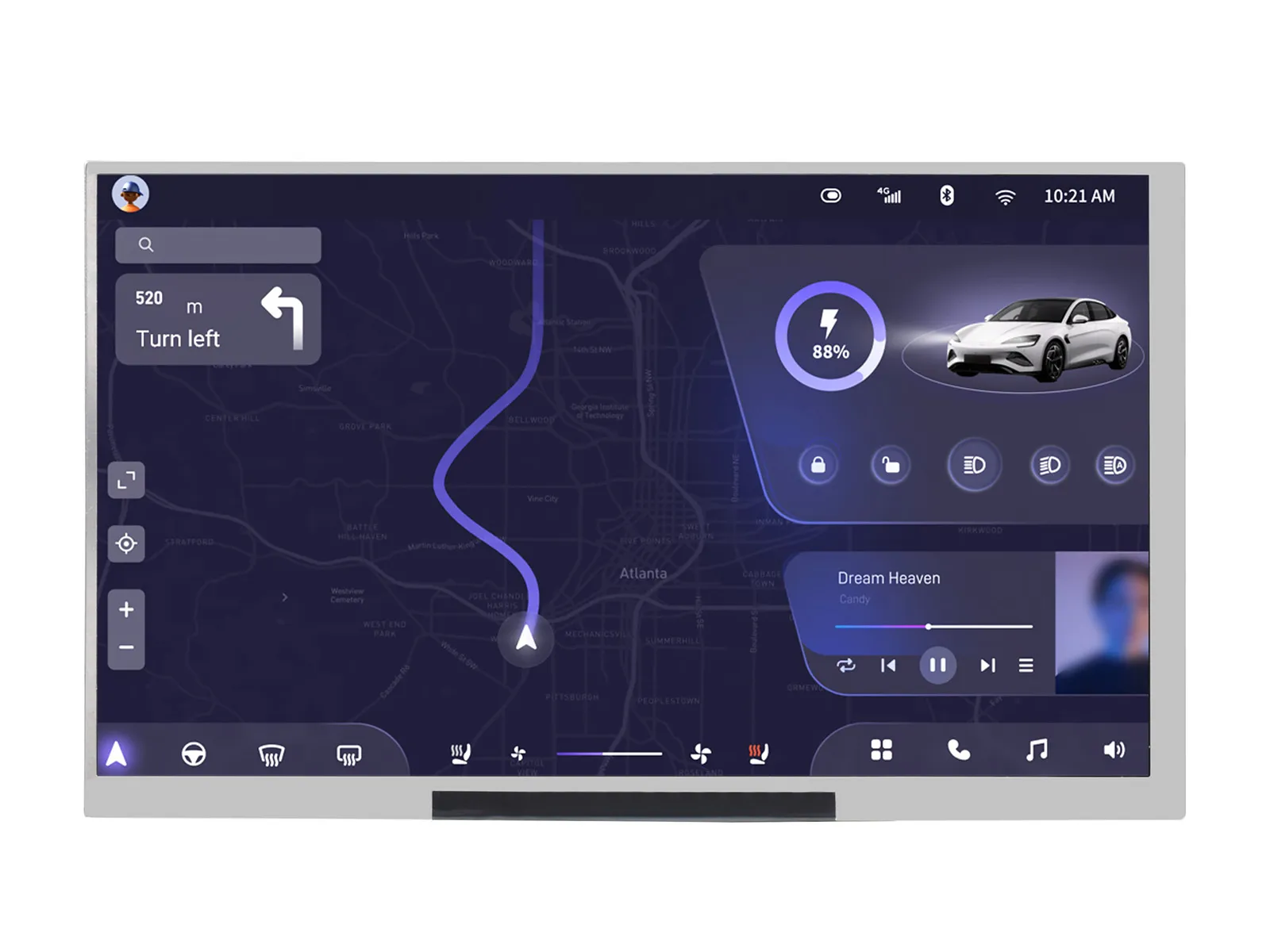

70H-1024600 系列显示屏采用 COF 结构，通过 40PIN 接口集成供电、显示、触摸及控制信号，使用 FPC 排线与转接板连接。
| SKU | 产品 |
|---|---|
| 22671 | 70H-1024600-IPS-A |
| 22672 | 70H-1024600-IPS-B |
| 22675 | 70H-1024600-IPS-CT-A |
| 22676 | 70H-1024600-IPS-CT-B |
| 22681 | 70H-1024600-QLED-A |
| 22682 | 70H-1024600-QLED-B |
| 22683 | 70H-1024600-QLED-CT-A |
| 22684 | 70H-1024600-QLED-CT-B |

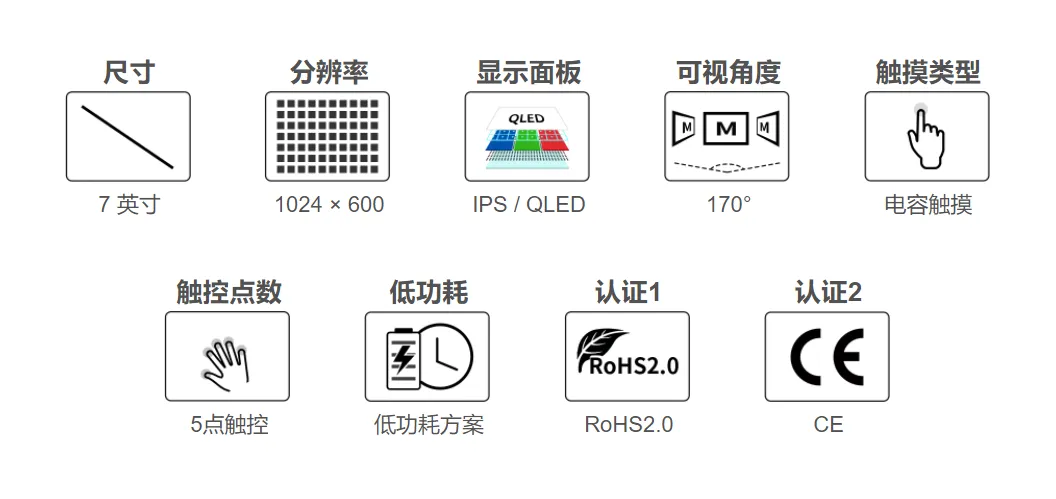

产品特性
- 7 英寸 IPS/QLED 屏幕，1024x600 硬件分辨率

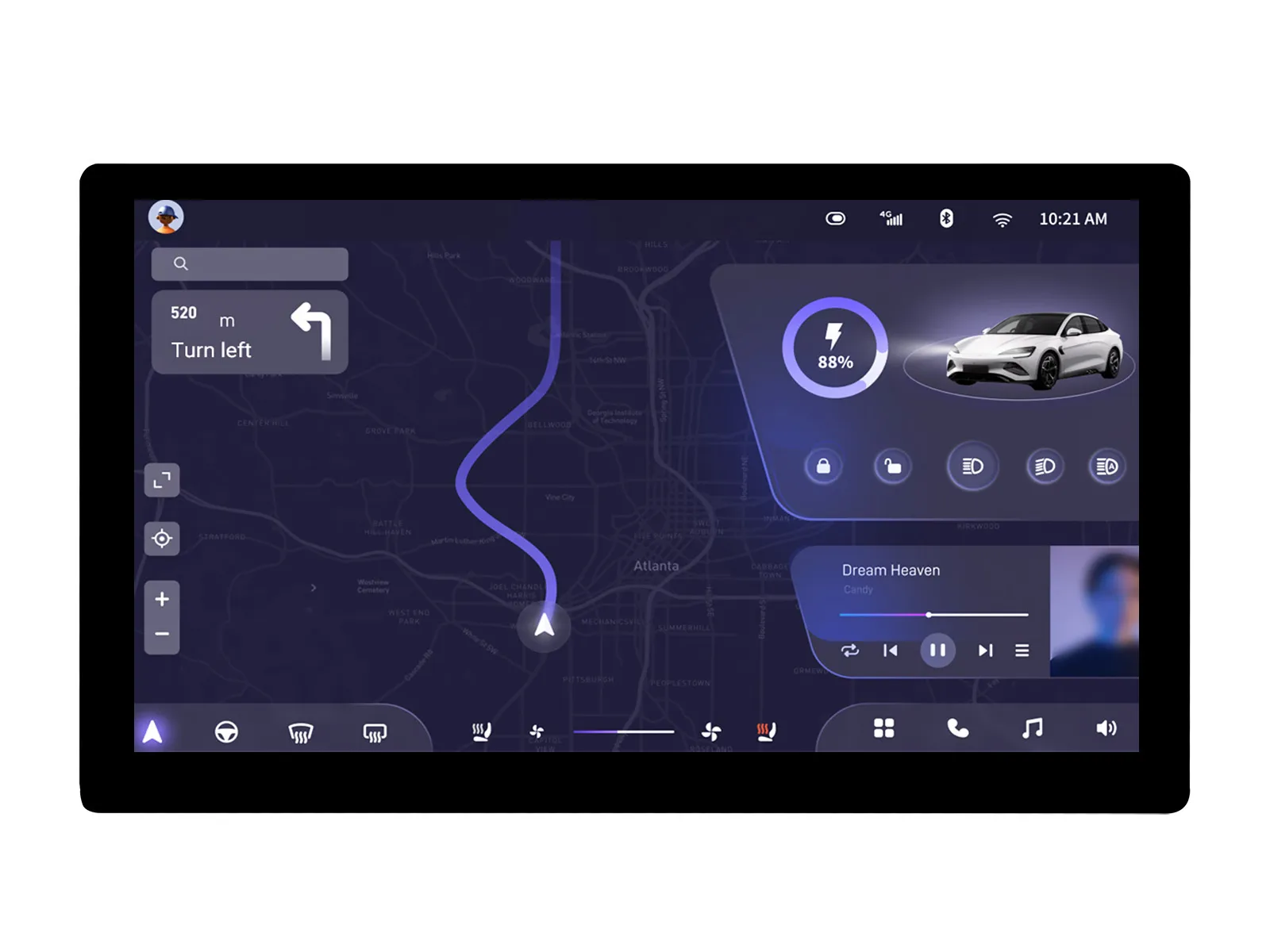

- 电容触控，支持五点触摸（此功能仅限触控版本）
- COF 结构，提供 40PIN 接口
- 搭配开发配件使用时，支持树莓派、PC 机和 Jetson Nano 等主控板
- 支持背光控制
产品参数
| 项目 | 描述 | 单位 |
|---|---|---|
| 产品型号 | 70H-1024600 系列 | |
| 尺寸 | 7.0 | Inch |
| 可视角度 | 170 | Deg |
| 分辨率 | 1024(RGB)×600 | Pixels |
| 触控屏尺寸 | 173(H)×103(V)×4.2(D) | mm |
| 显示屏尺寸 | 164(H)×97(V)×3.5(D) | mm |
| 显示区域 | 154.2144(W)×85.92(H) | mm |
| 像素间距 | 0.1506(H) x 0.1432(V) | mm |
| IPS 版本色域 | 45%NTSC | |
| QLED 版本色域 | 78%NTSC | |
| 亮度 | 350 | cd/m² |
| 背光调节方式 | PWM 软件调光 | |
| 对比度 | 800:1 | |
| 色彩深度 | 16.7M | |
| 刷新率 | 60 | Hz |
| 用户接口 | 40PIN 0.5mm FPC | |
| 重量 | Note1 | g |
| 功耗 | Note2 | Watt |
- Note 1： 70H-1024600-IPS = 94g、 70H-1024600-IPS-CT = 153g 、 70H-1024600-QLED = 106g 、 70H-1024600-QLED-CT = 165g
- Note 2： 70H-1024600-IPS = 2.15W 、70H-1024600-IPS-CT = 2.3W 、 70H-1024600-QLED = 2.15W 、 70H-1024600-QLED-CT = 2.3W
电气规格
| 参数 | 最小值 | 标准值 | 最大值 | 单位 | Note |
|---|---|---|---|---|---|
| 输入电压 | 4.75 | 5.00 | 5.25 | V | Note 1 |
| 输入电流 | 500 | 500 | TBD | mA | Note 2 |
| 输出电压 | 3.1 | 3.3 | 3.5 | V | Note 1 |
| 输出电流 | 0 | 200 | 200 | mA | Note 3 |
| 工作温度 | -10 | 25 | 70 | ℃ | Note 4 |
| 存储温度 | -20 | 25 | 80 | ℃ | Note 4 |
| 工作湿度 | 10 | 60 | 90 | %RH | Note 4 |
- Note 1： 输入电压/输出电压超过最大值或操作不当可能会对设备造成永久性损坏。
- Note 2： 输入电流需大于 500mA，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
- Note 3： 输出电流需小于 200mA，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
- Note 4： 请不要将显示屏长期置于高温高湿的存储环境，显示屏需在极限值范围内工作，否则将可能损坏显示屏。
接口定义
| PIN | 标志 | 功能描述 |
|---|---|---|
| 1~3 | NC | 悬空 |
| 4~6 | 5V IN | DC 5V 电源输入 |
| 7 | 3V3 OUT | DC 3.3V 电源输出 |
| 8~10 | GND | 地 (0V) |
| 11 | TMDS Data2+ | 差分数据信号 |
| 12 | GND | 地 (0V) |
| 13 | TMDS Data2- | 差分数据信号 |
| 14 | TMDS Data1+ | 差分数据信号 |
| 15 | GND | 地 (0V) |
| 16 | TMDS Data1- | 差分数据信号 |
| 17 | TMDS Data0+ | 差分数据信号 |
| 18 | GND | 地 (0V) |
| 19 | TMDS Data0- | 差分数据信号 |
| 20 | TMDS Clock+ | 差分数据信号 |
| 21 | GND | 地 (0V) |
| 22 | TMDS Clock- | 差分数据信号 |
| 23 | CEC | 消费电子控制信号 |
| 24 | SCL | I2C 时钟线，内部 10kΩ上拉 |
| 25 | SDA | I2C 数据线，内部 10kΩ上拉 |
| 26 | GND | 地 (0V) |
| 27 | +5V Power | 配合 HPD 实现插入检测 |
| 28 | Hot Plug Detect | 热插拔检测信号 |
| 29~32 | NC | 悬空 |
| 33 | D+ | USB 差分数据信号 |
| 34 | D- | USB 差分数据信号 |
| 35 | GND | 地 (0V) |
| 36 | BL_PWM | 显示屏背光调节 |
| 37 | BL_EN | 显示屏背光使能 |
| 38~40 | NC | 悬空 |
EDID 时序参数
如果主控板的系统可以自动识别 EDID 进行显示，则无需额外设置相关时序参数。
否则可以参考如下 EDID 设置：
| Pixel Clock | H Adressable | H Blanking | V Adressable | V Blanking | H Front Porch | H Sync Width | V Front Porch | V Sync Width | H Image Size | V Image Size | H Border | V Border |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 49.00 | 1024 | 288 | 600 | 24 | 48 | 96 | 3 | 10 | 154 | 86 | 0 | 0 |
