开发配件使用教程

若您是首次使用微雪 70H-1024600 系列触摸显示屏，推荐搭配开发配件使用：

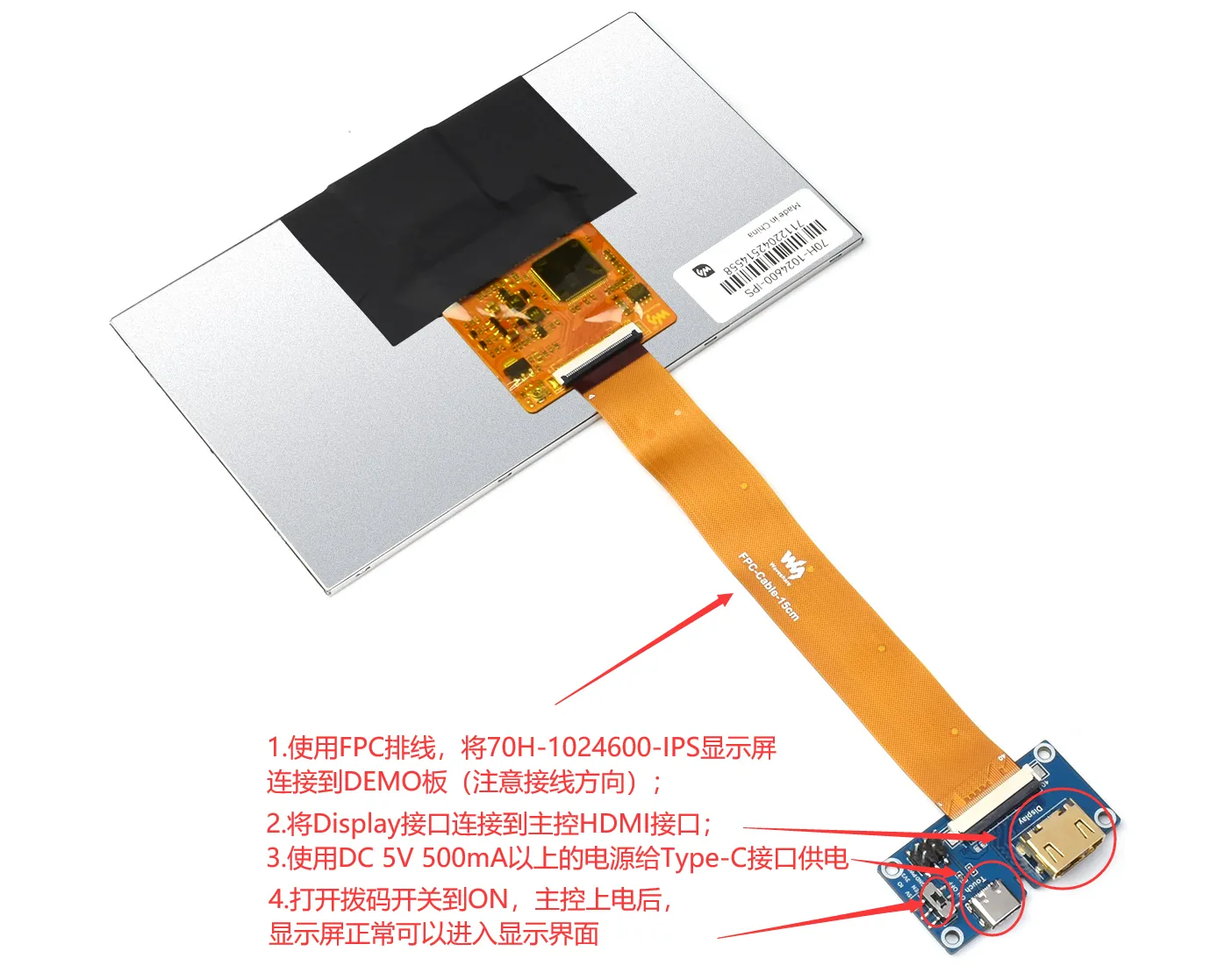

硬件连接​

  1. 使用 FPC 排线，将 70H-1024600-IPS 显示屏连接到 DEMO 板（注意接线方向）；
  2. 将 Display 接口连接到主控 HDMI 接口；
  3. 使用 DC 5 V 500 mA 以上的电源给 Type-C 接口供电。
  4. 打开拨码开关开到 ON，主控上电后，显示屏正常可以进入显示界面。

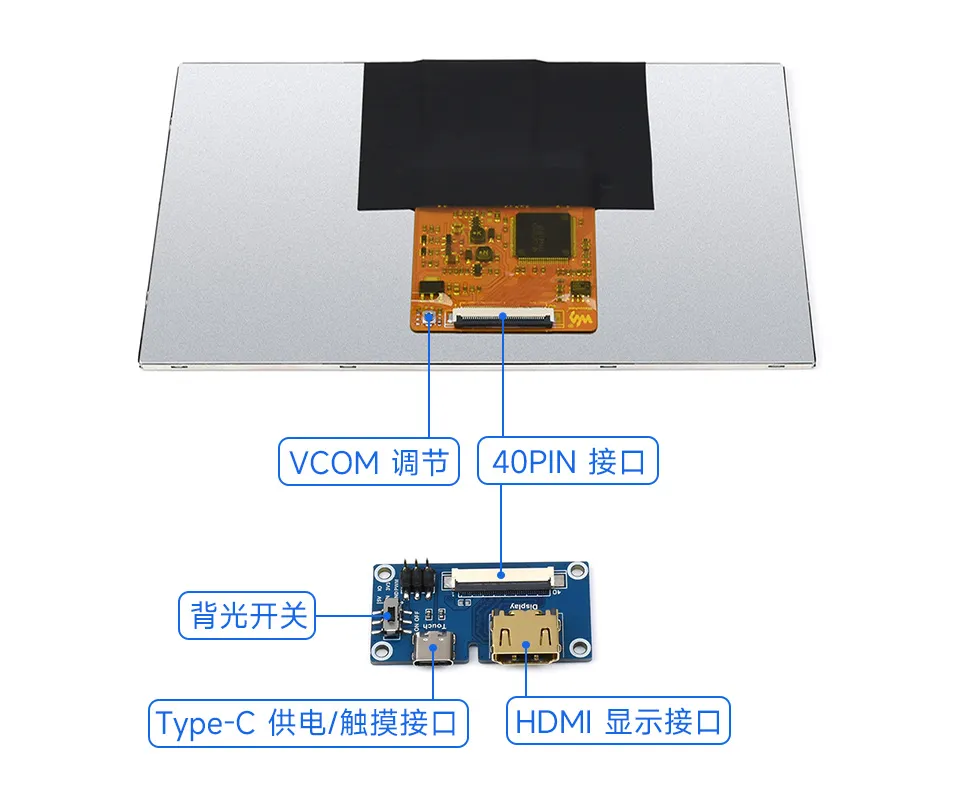

7COF-17

转接板排针定义功能介绍
5VDC 5 V 电源输入
3V3DC 3.3 V 电源输出
GND地（0 V）
EN背光使能
PWM背光调节
IO悬空（NC）

搭配 PC 机使用​

支持 Windows 11 / 10 / 8.1 / 8 / 7 系统。使用方法：

  1. 使用 FPC-Cable-15cm 排线，将 70H-1024600 显示屏连接到开发配件（注意排线方向，1 对 1、40 对 40 序号连接）；
  2. 将 Display 接口连接到 PC 机 HDMI 接口；
  3. 将 Touch 接口连接到 PC 机的 USB 接口

硬件连接如下图：

7COF-7

提示

注意：

  • 部分 PC 机不支持 HDMI 设备即插即用，一般重启系统后可正常使用。
  • 部分 PC 机 USB 接口供电不足会导致 LCD 闪屏，可通过外接外部 5 V 1 A 电源后恢复正常使用。

通用 PWM 调光方法​

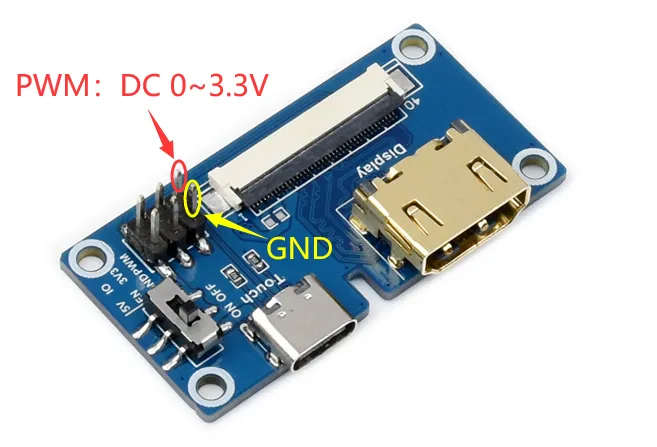

将微控制器（如电位器）的 GND 接到下图 GND 引脚，将微控制器的电压输出端（DC 0~3.3 V）接到下图 PWM 引脚，通过改变电压来控制背光亮度。

注意：DC 3.3 V 最暗，0 V 最亮。

7COF-23

搭配树莓派使用​

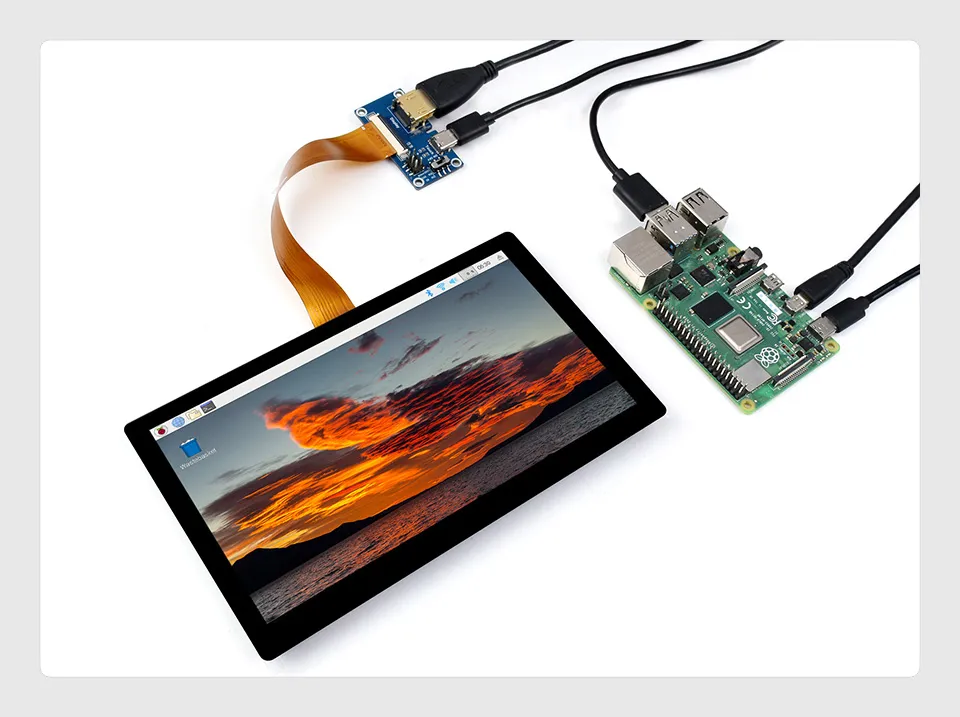

硬件连接：​

  1. 使用 FPC-Cable-15cm 排线，将 70H-1024600 触摸显示屏连接到 Demo 板（注意排线方向，1 对 1、40 对 40 序号连接）
  2. 将 Display 接口连接到树莓派 HDMI 接口
  3. 将 Touch 接口连接到树莓派的 USB 接口

7COF-19

软件设置：​

支持树莓派的 Raspberry Pi OS / Ubuntu / Kali 和 Retropie 系统。当 LCD 工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

  1. 请在 树莓派官网 下载最新版本的镜像

  2. 将压缩文件下载到 PC 上，并解压得到。img 文件

  3. TF 卡连接到 PC，使用 SDFormatter 软件格式化 TF 卡

  4. 打开 Win32DiskImager 软件，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像

  5. 烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码，保存并安全弹出 TF 卡

    hdmi_group=2
    hdmi_mode=87
    hdmi_cvt 1024 600 60 6 0 0 0
    hdmi_drive=1

  6. 将 TF 卡插入树莓派，给树莓派上电，正常等待几秒后可正常显示

PWM 软件调光​

以树莓派 bullseye 系统搭配开发配件使用为例：

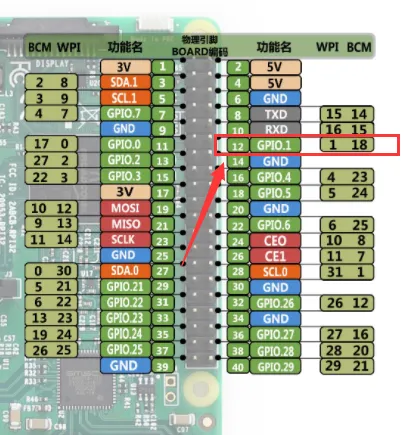

  1. 硬件连接：将开发配件的 PWM 引脚连接到树莓派 P1 引脚（如下图位置）,GND 引脚连接树莓派任一 GND；

7COF-3

  1. 软件操作：

更新 wiringPi 版本：

wget https://project-downloads.drogon.net/wiringpi-latest.deb
sudo dpkg -i wiringpi-latest.deb
gpio -v
# 运行 gpio -v 会出现 2.52 版本，如果没有出现说明安装出错

更新 wiringPi 成功后，可通过以下命令控制背光亮度

gpio -g mode 18 pwm      #占用管脚为 PWM 管脚
gpio pwmc 100
gpio -g pwm 18 0         #最亮
gpio -g pwm 18 1023      #最暗
gpio -g mode 18 out      #释放为输出
