使用说明

转接板设计参考​

参考 HDMI LCD Adapter 原理图 进行集成设计，注意事项如下：

  • HDMI 需要注意使用等长差分走线，且四对差分信号的差分阻抗需控制在 100Ω±10%
  • HDMI 的四对差分信号走线长度要求小于 5inch
  • HDMI 差分对内长度偏差要求控制在 20mil，最大不超过 25mil
  • 接口 ESD 器件需靠近 HDMI 插座放置
  • 5V 电源输入线路需要足够宽的路径，建议大于 30mil，以保证电压输入不会出现过大损耗
  • 注意线序和方向，防止接反

结构设计参考​

注意

注意：以下用到的组装材料不包含在出货的套件中！！此处只是作为安装参考以及用料参考。

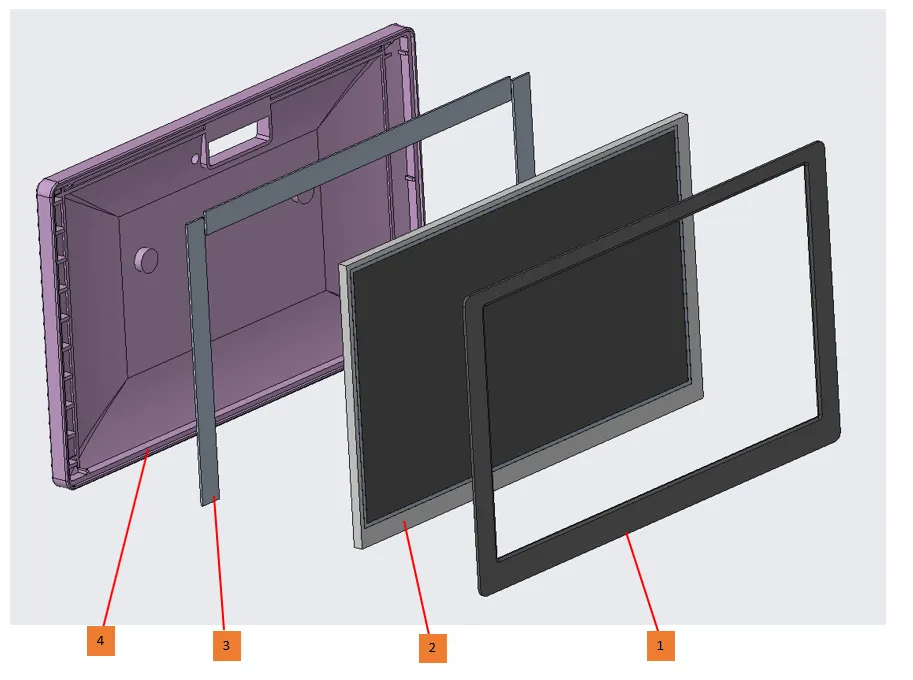

3D 打印外壳方案​

7COF-12

部件名称：

  1. 前面板附带背胶
  2. 70H-1024600-IPS/QLED
  3. 背胶泡棉
  4. 后壳体

装配说明

在显示屏（部件 2）背面贴上合适厚度的背胶泡棉（部件 3），然后将显示屏（部件 2）直接嵌入后壳体（部件 4）内，再将前面板（部件 1）粘贴到对应的位置即可；注意在触摸排线和显示排线的区域做避空处理。

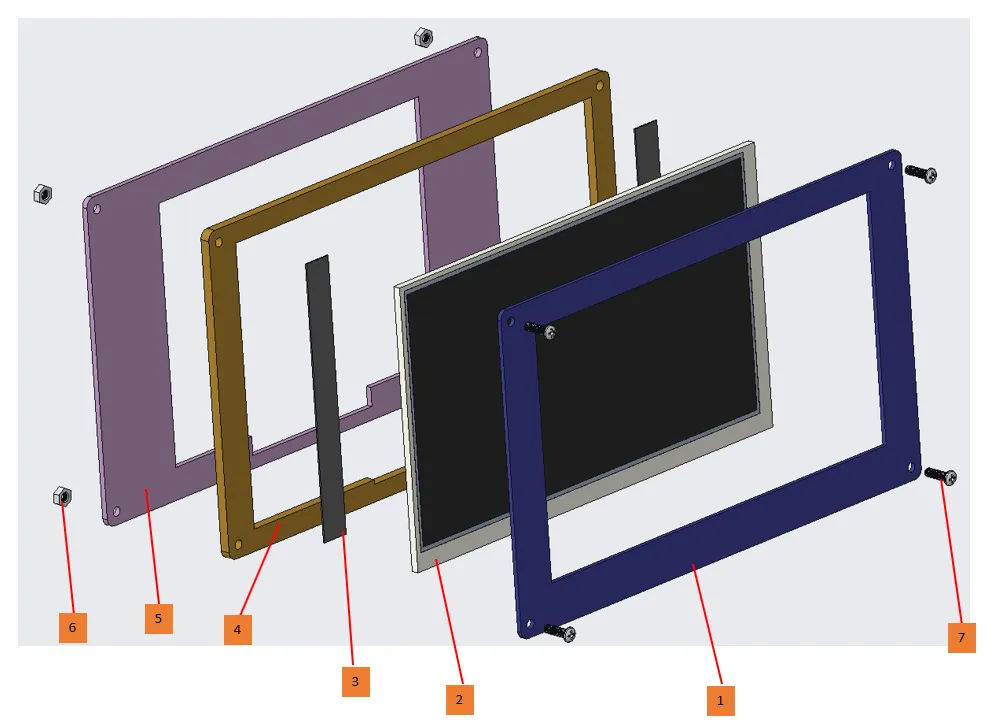

亚克力固定方案​

7COF-13

部件名称：

  1. 前面板（建议采用厚度 1.5mm 亚克力板）
  2. 70H-1024600-IPS/QLED
  3. 背胶泡棉
  4. 中板（建议采用厚度 3.5mm 以上的亚克力板）
  5. 底板（建议采用厚度 2mm 以上的亚克力板）
  6. 螺母
  7. 盘头螺丝

装配说明

  1. 将前面板（部件 1）和中板（部件 4）对齐并穿入螺丝（部件 7），嵌入显示屏（部件 2）
  2. 在显示屏背面贴上合适厚度的背胶泡棉（部件 3），再装上底板（部件 5），最后锁上螺母（部件 6）；
注意

注意：液晶屏显示面不能朝向地面方向平行安装，否则会在重力的作用下脱落。另外，需要倾斜安装时，液晶屏背面同水平方向至少保持75 度夹角以下，注意在触摸排线和显示排线的区域做避空处理。

组装效果 3D 图​

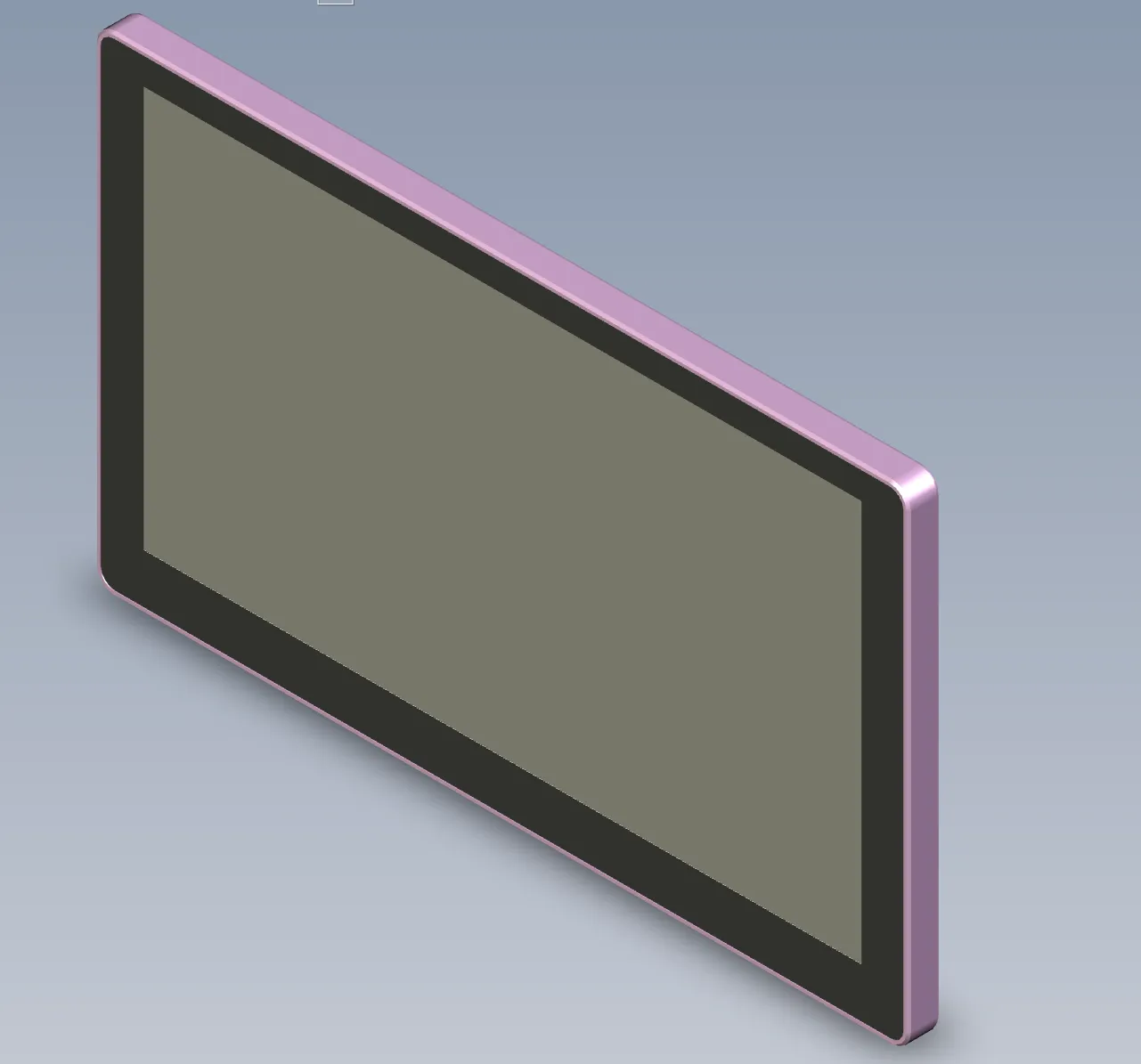

  • 3D 打印外壳效果图：

    7COF-16

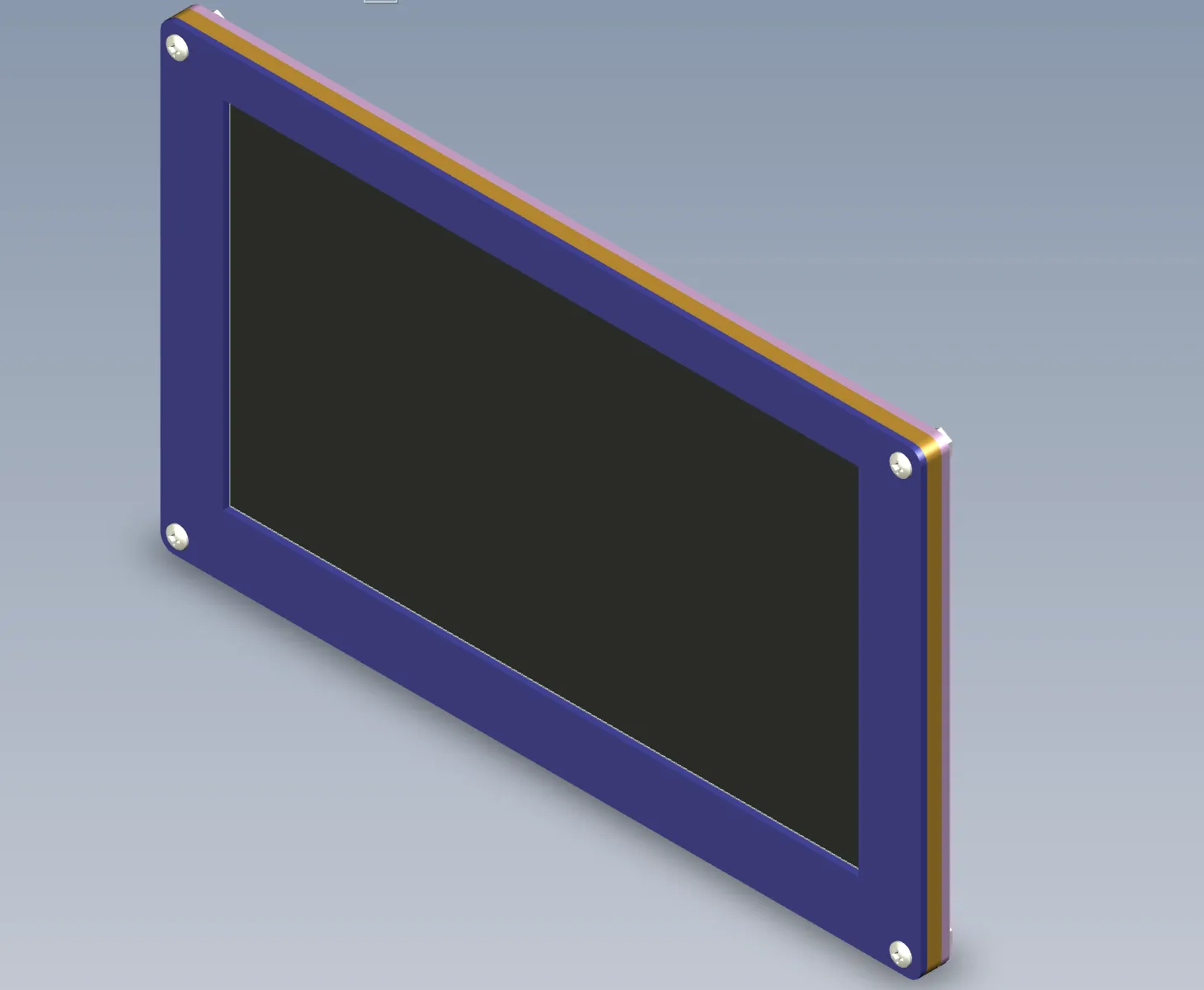

  • 亚克力固定效果图：

    7COF-15

CAD 图纸下载​

注意事项​

  • 处理该模块的人员应通过适当的方法接地，保护膜必须非常缓慢地从 LCD 表面移除，以防止静电发生。
  • 不要带电拔插显示屏，否则将可能损坏显示板或主控板。
  • 请参考电气参数说明，使显示屏在极限值范围内工作，否则将可能损坏显示屏。
  • 请勿拆卸显示屏，否则可能会损坏内部的敏感部件，并可能在显示屏上造成划痕或灰尘。拆卸显示屏将失去保修资格。
  • 请不要将显示屏长期置于高温高湿的环境上进行保存。
  • 不要使用比 HB 铅笔芯更硬的东西触摸或摩擦显示屏的表面。
  • 如果液晶面板破损，请勿吞食或吸入液晶，请勿将液晶与皮肤接触；若液晶接触到嘴或眼睛，请立即用水冲洗干净；若液晶接触到皮肤或布料，请立即用酒精将其清洗干净，然后用水彻底冲洗干净；请小心处理玻璃碎片，以免造成伤害。
