使用教程

硬件连接​

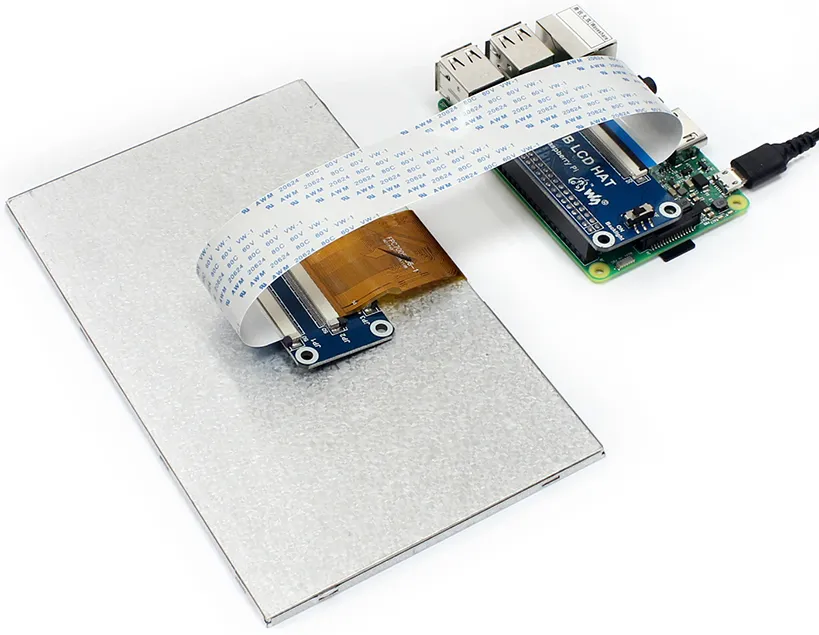

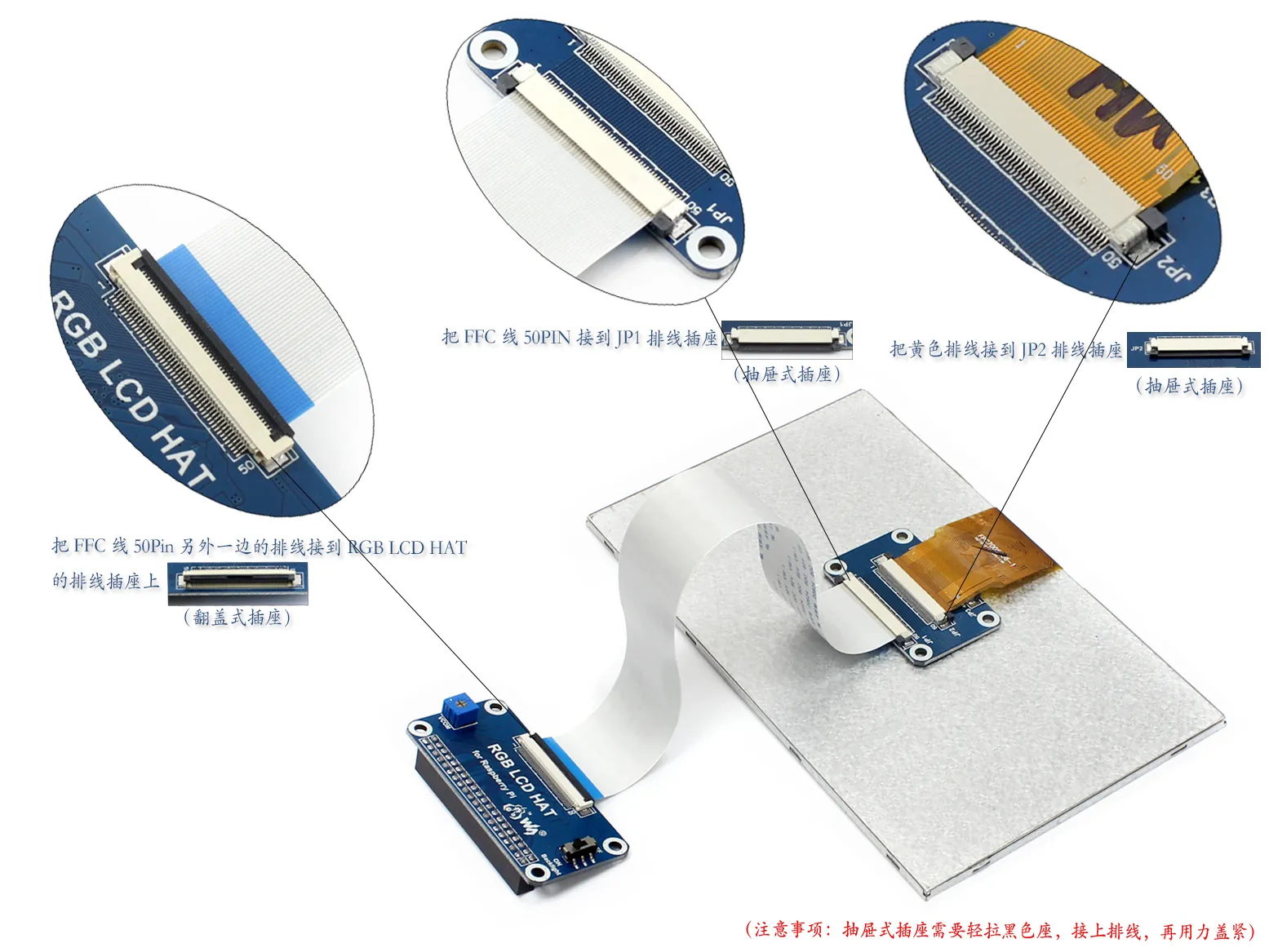

  1. 使用 FFC 排线（白色），将 RGB LCD HAT 连接到 RGB 50P TO 40/50P 转接板的 JP1 连接器。
  2. 将屏幕的 FPC 排线（金色）连接到 RGB 50P TO 40/50P 转接板的 JP2 连接器。
注意

注意：连接的时候，请首先拨开连接器扣子，然后轻轻插入排线即可。

如下图所示：

7inch-LCD-for-Pi-Manual01

7inch-LCD-for-Pi-Manual-2

软件设置​

如果你不清楚 Raspberry Pi OS 的两个分支的差别，可以查看以下介绍 Raspberry Pi OS 分支介绍

用于 Raspberry Pi OS Bookworm 和 Bullseye 分支​

  1. 请在 Raspberry Pi OS 镜像下载页面 下载最新版本的镜像

  2. 将压缩文件下载到 PC 上，并解压得到 .img 文件

  3. TF 卡连接到 PC，使用 Panasonic SDFormatter SD 卡格式化工具 格式化 TF 卡

  4. 打开 Win32 Disk Imager 镜像烧录工具，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像

  5. 烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码，保存并安全弹出 TF 卡

    dtoverlay=vc4-kms-v3d
    dtoverlay=vc4-kms-DPI-7inch
    dtoverlay=waveshare-7dpi

  6. 下载 7inch DPI LCD-KMS 显示文件 将里面的两个 dtbo 文件放入 TF 卡的 /boot/overlays 目录下，并安全弹出 TF 卡。

  7. 将 TF 卡插入树莓派，给树莓派上电，正常等待十几秒后可正常显示。此时可以通过 VCOM 可调电阻对 LCD 的显示效果进行微调。

用于 Raspberry Pi OS Buster 分支和 Ubuntu 系统​

  1. 打开 TF 卡根目录的 config.txt 文件，[pi4] 和 [all] 添加以下代码，保存并安全弹出 TF 卡。

    [pi4]
    dpi_timings=1024 1 40 48 128 600 1 13 3 45 0 0 0 60 0 37000000 6

    [all]
    dtoverlay=dpi24
    enable_dpi_lcd=1
    display_default_lcd=1
    dpi_group=2
    dpi_mode=87
    dpi_output_format=0x6f005
    hdmi_cvt=1024 600 60 6 0 0 0
    disable_overscan=1

  2. 打开 LCD 的 backlight 开关。

  3. 将 TF 卡插入树莓派，给树莓派上电，正常等待十几秒后可正常显示。此时可以通过 VCOM 可调电阻对 LCD 的显示效果进行微调。

注意

若显示异常，请尝试调节 VCOM 电压，并注意不要在显示异常情况下停留超过 10 秒。（以实际显示效果为准）

Raspberry Pi OS 分支介绍​

在 2021 年 12 月 2 日，树莓派的 Raspberry Pi OS 分成了两个分支，分别是 Buster 分支和 Bullseye 分支。

其中 Buster 分支是老系统的延续，更为稳定，使用 raspicam 作为默认的相机子系统。

Bullseye 分支则添加了一些新的功能，其中将 KMS 作为了默认的显示驱动程序，并且使用 libcamera 作为默认的相机子系统。

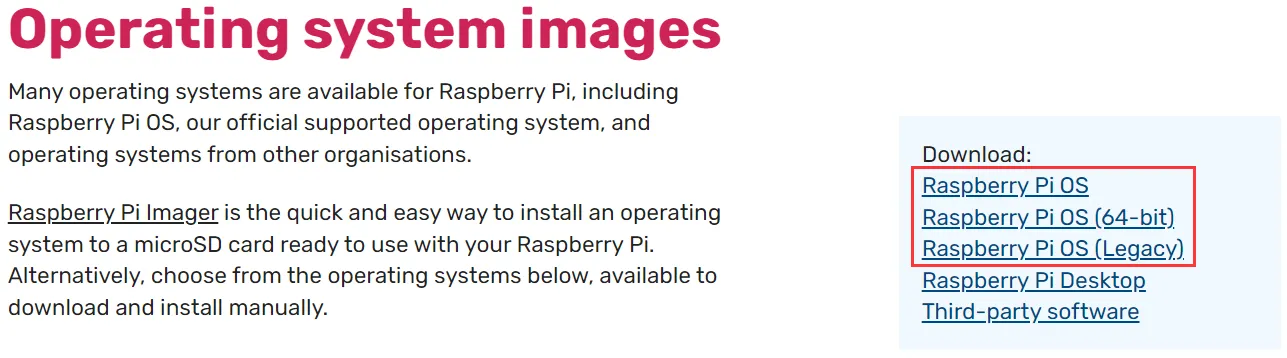

Raspberry Pi OS 镜像下载页面

RASPBERRY-PI-OS-BUSTER-BULLSEYE-04-01

Raspberry Pi OS 和 Raspberry Pi OS (64-bit) 为 Bullseye 分支，Raspberry Pi OS (Legacy) 为 Buster 分支。

更详细信息可查看：

树莓派分支详细信息

Buster 版本说明

Bullseye 版本说明

注意

注：以上信息更新于 2022 年 1 月 24 日，由于树莓派的镜像更新比较频繁，在你看到此信息时，相关信息可能已经过时，具体以镜像的实际表现为准，这里仅供参考。
