7inch DSI LCD (C)

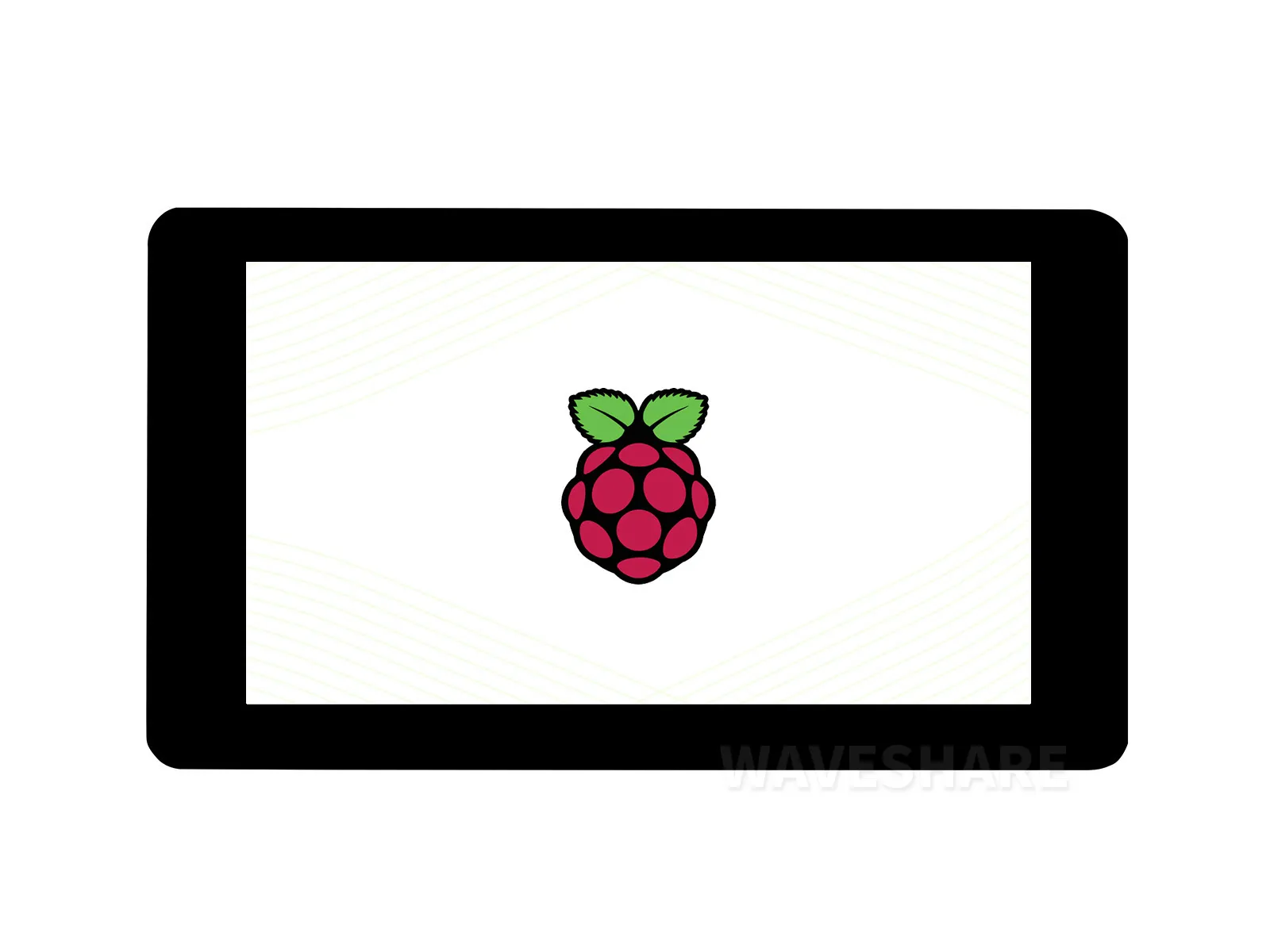

- 7inch DSI LCD (C)

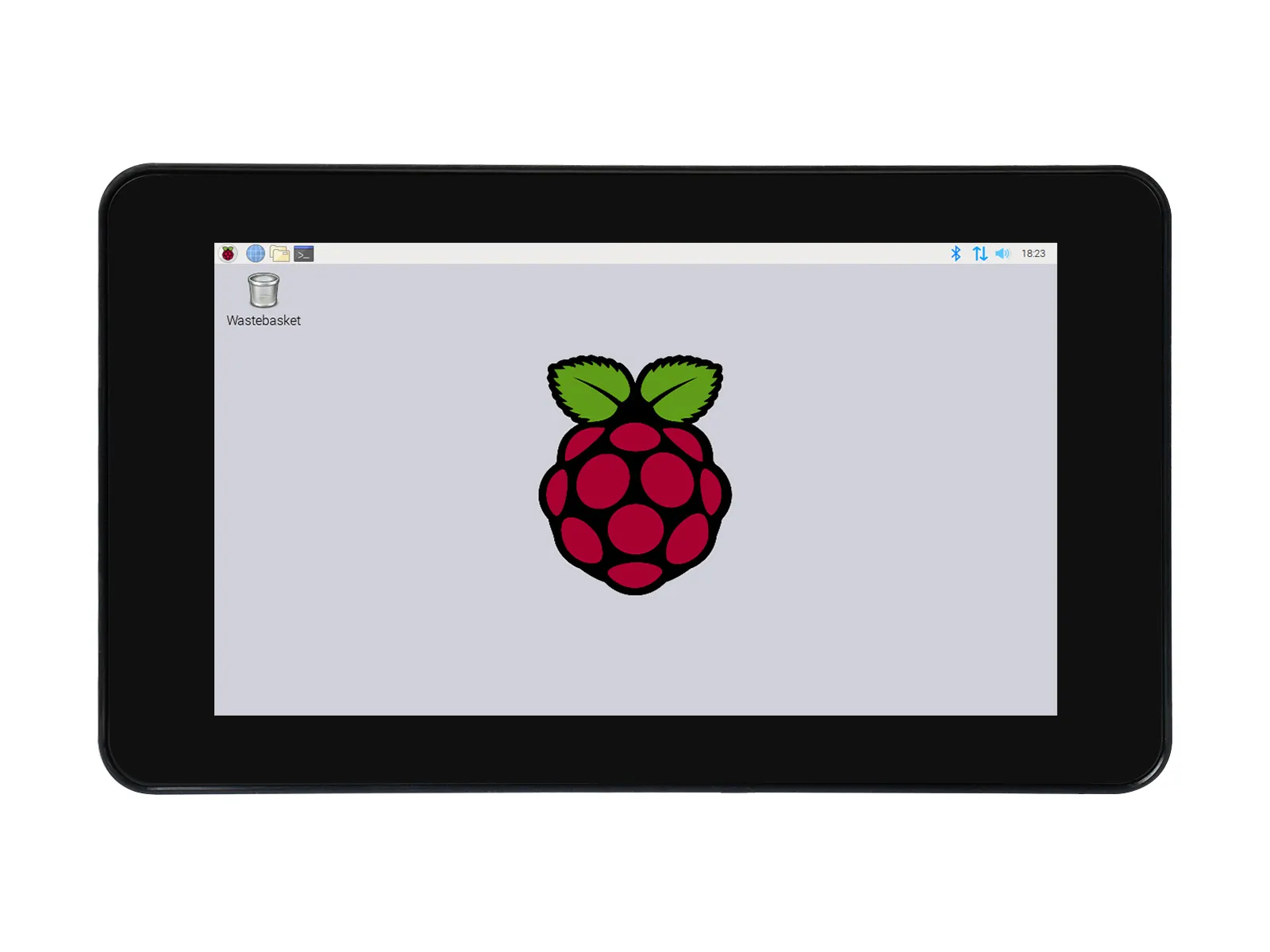

- 7inch DSI LCD (C) (with case A)

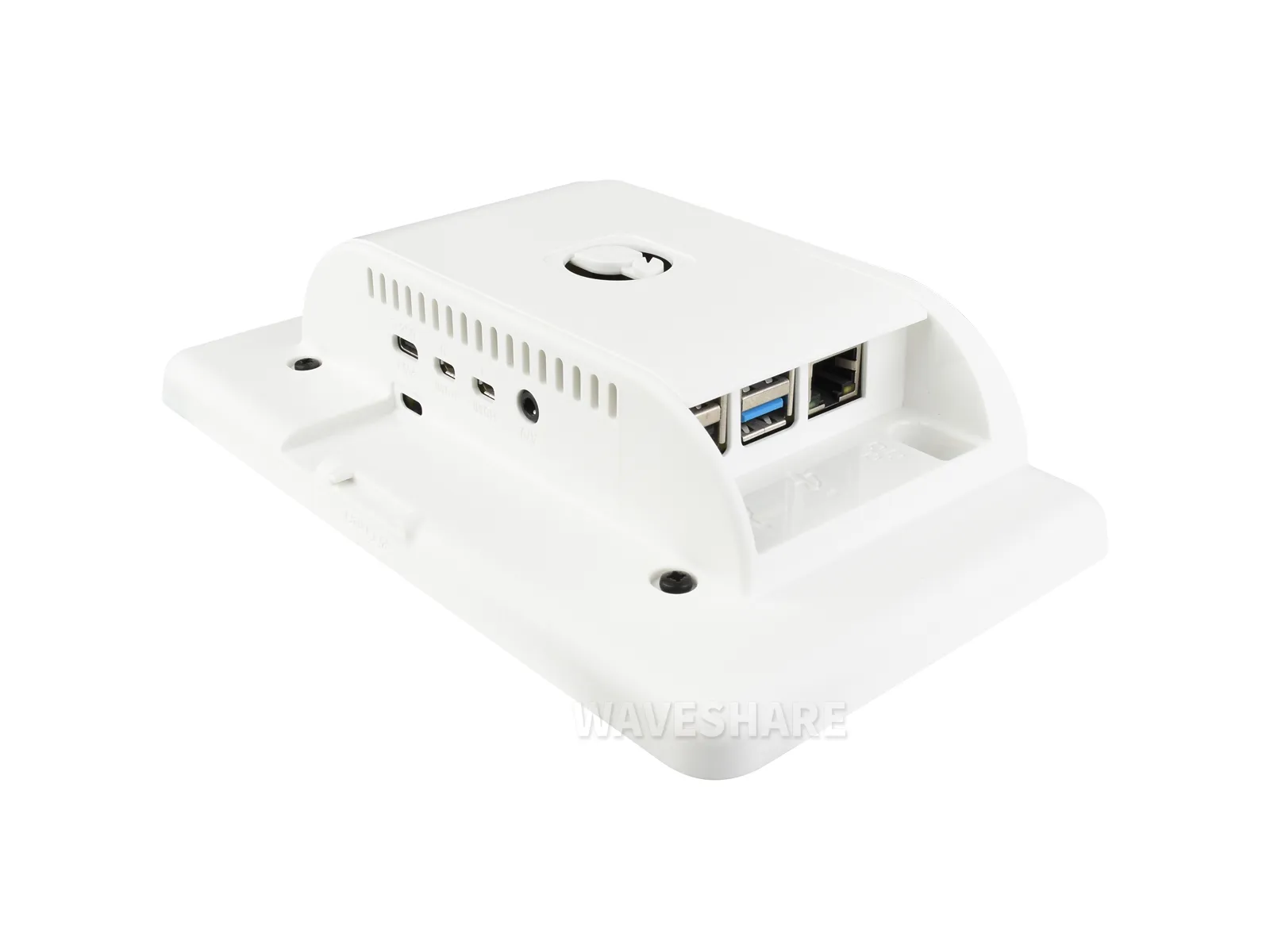

- 7inch DSI LCD (C) (with case B)
| SKU | 产品 |
|---|---|
| 20429 | 7inch DSI LCD (C) |
| 20430 | 7inch DSI LCD (C) (with case A) |
| 32080 | 7inch DSI LCD (C) (with case B) |
产品特性
- 7 英寸 DSI 触控屏，电容式五点触摸控制
- IPS 显示面板，硬件分辨率为 1024×600
- 钢化玻璃触摸盖板，硬度可达 6H
- 支持 Pi5/CM5/4B/CM4/3B+/3A+/3B/CM3+/CM3
- 直接通过 Raspberry Pi 的 DSI 接口驱动 LCD，刷新率可达 60Hz
- 配合 Raspberry Pi 使用时，支持 Bookworm/Bullseye/Buster 使用
- 支持通过软件控制背光亮度
接口定义
| PIN | 标志 |
|---|---|
| 1 | GND |
| 2 | DSI1_DN1 |
| 3 | DSI1_DP1 |
| 4 | GND |
| 5 | DSI1_CN |
| 6 | DSI1_CP |
| 7 | GND |
| 8 | DSI1_DN0 |
| 9 | DSI1_DP0 |
| 10 | GND |
| 11 | SCL0 |
| 12 | SDA0 |
| 13 | GND |
| 14 | 3V3 |
| 15 | 3V3 |
电气规格
| 参数 | 最小值 | 标准值 | 最大值 | 单位 | Note |
|---|---|---|---|---|---|
| 输入电压 | 4.75 | 5.00 | 5.30 | V | Note 1 |
| 输入电流 | - | 0.5 | TBD | A | Note 2 |
| 工作温度 | 0 | 25 | 60 | ℃ | Note 3 |
| 存储温度 | -10 | 25 | 70 | ℃ | Note 3 |
提示
Note 1： 输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
Note 2： 输入电流需 ≥0.5 A，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
Note 3： 请不要将显示屏长期置于高温高湿的存储环境，显示屏需在极限值范围内工作，否则将可能损坏显示屏。
