搭配树莓派使用

硬件连接​

搭配 Pi5/CM5/CM4/CM3+/CM3 使用​

  1. 使用“DSI-Cable-12cm”排线，将显示屏 DSI 接口连接到树莓派主板的 22PIN DSI1 接口。
  2. 使用 4PIN 杜邦线连接到树莓派主板的 5V 供电和 I2C1 通信

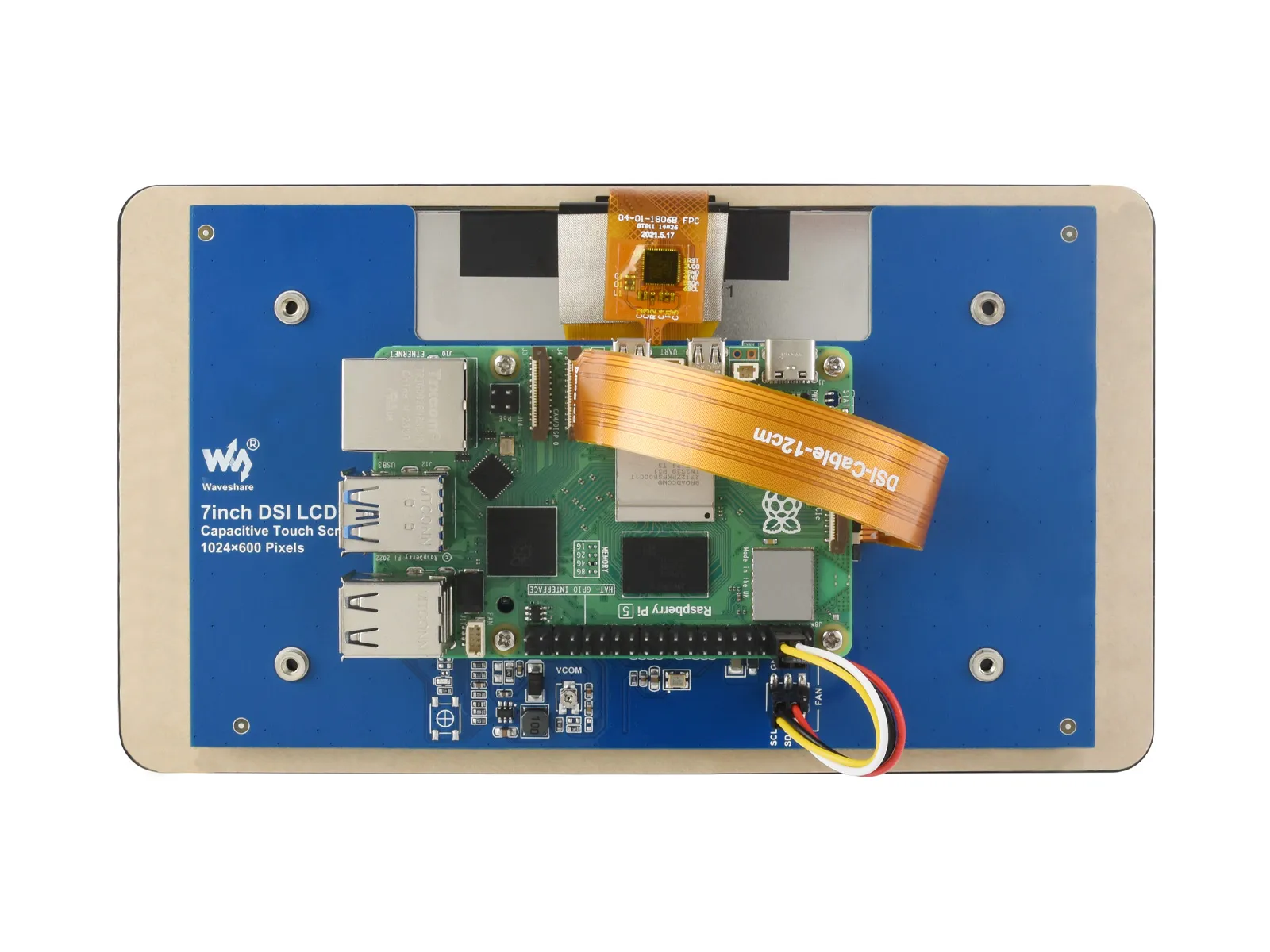

安装效果如下：

7inch_DSI_LCD_(C)-Pi5

注意屏幕端接线金手指朝上

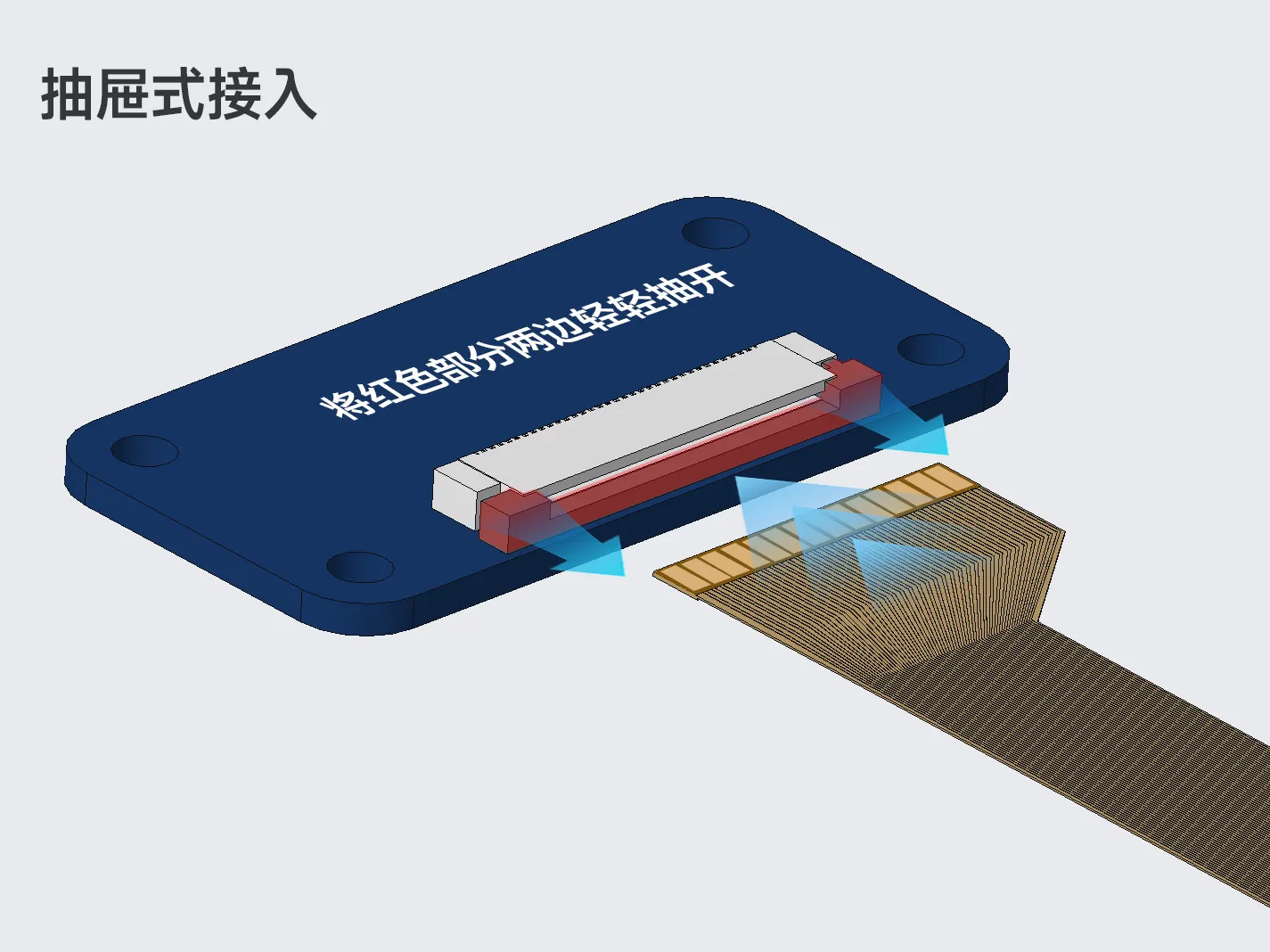

抽屉式

搭配 Pi4B/3B+/3B/3A+使用​

  1. 使用 15PIN 的 FPC 排线，将显示屏 DSI 接口连接到树莓派主板的 DSI 接口。
  2. 树莓派背面朝下安装到显示屏底板上，并通过 4PIN 杜邦线连接 5V 供电和 I2C1 通信。

安装效果如下：

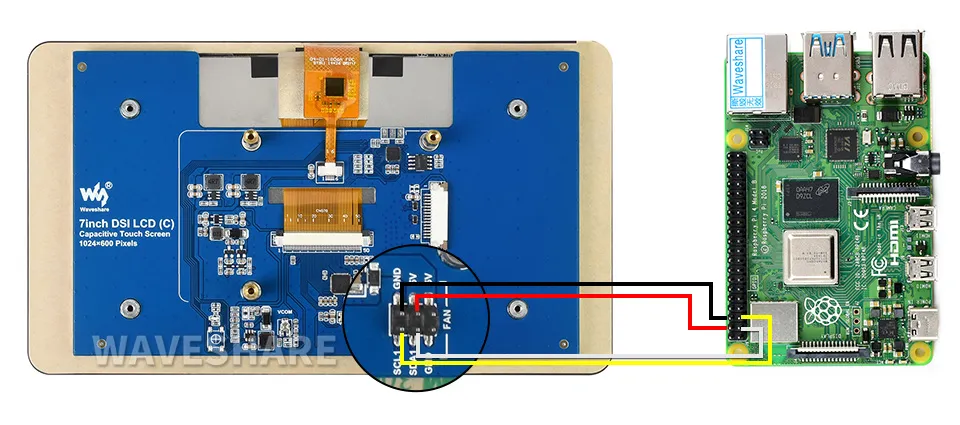

7inch-DSI-LCD-C-10

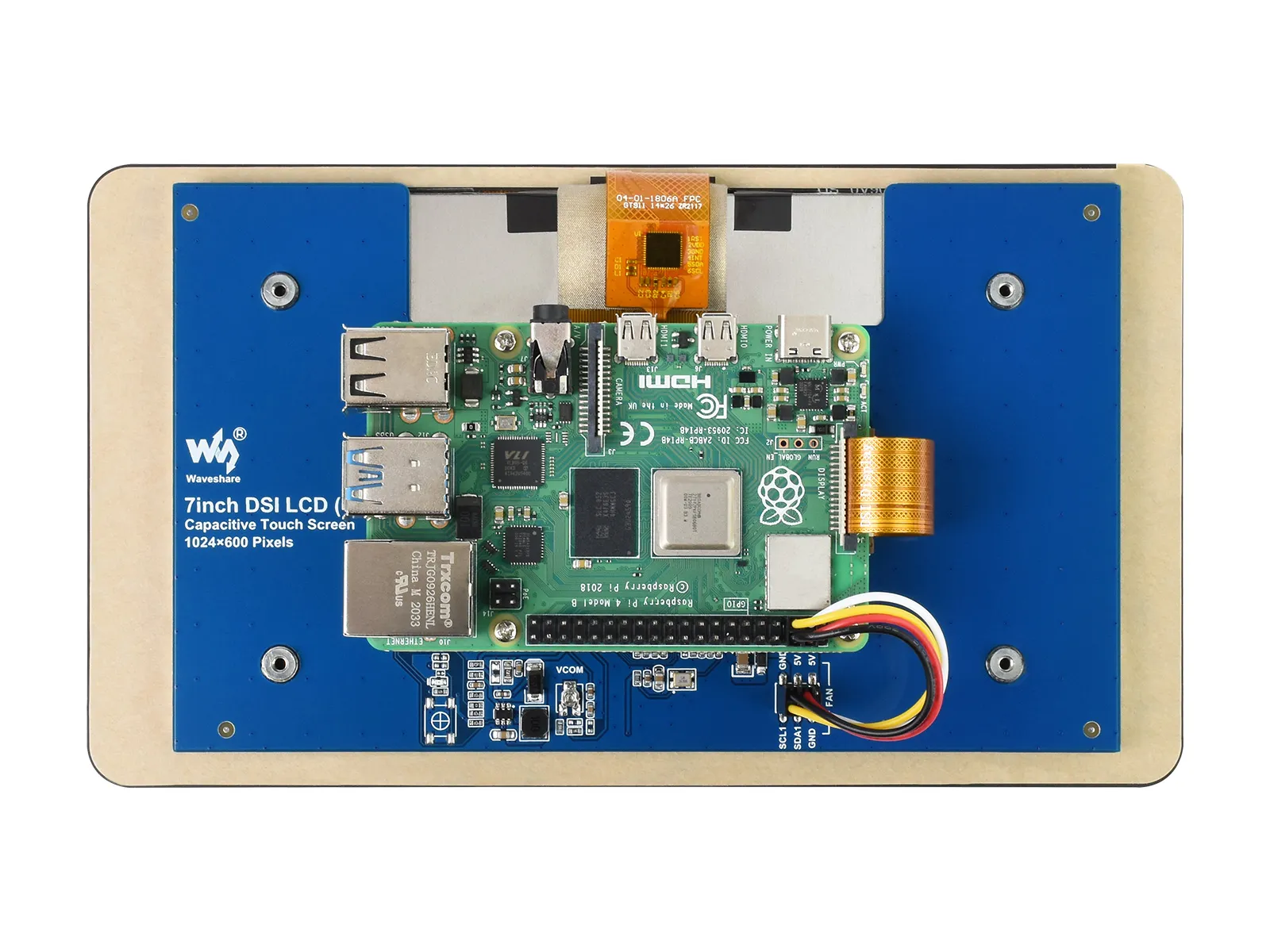

7inch-DSI-LCD-C-5

注意屏幕端接线金手指朝上

抽屉式

软件设置​

用于 Trixie 和 Bookworm 系统​

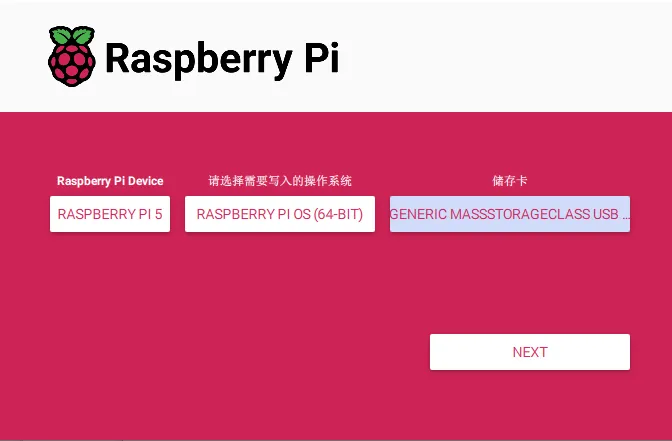

  1. 将 TF 卡连接到 PC，下载并使用 Raspberry Pi Imager 进行烧录对应系统镜像。

800x480-DSI-LCD-0

  1. 镜像烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码，保存并安全弹出 TF 卡。
提示

注意：由于 Pi5/CM5/CM4/CM3+/CM3 具有两个 mipi DSI 接口，请注意使用正确的 DSI 接口和指令，默认推荐使用 DSI1。

dtoverlay=vc4-kms-v3d
#DSI1 Use
dtoverlay=vc4-kms-dsi-waveshare-panel,7_0_inchC,i2c1
#DSI0 Use
#dtoverlay=vc4-kms-dsi-waveshare-panel,7_0_inchC,dsi0,i2c1
  1. 将 TF 卡插入树莓派，给树莓派上电，正常等待几秒后可以进入显示，系统启动后可以正常触摸。

用于 Buster 和 Bullseye 系统​

方法一：手动安装驱动​

  1. 在 树莓派官网 下载最新版本的镜像，将压缩文件下载到 PC 上，并解压得到。img 文件。
  2. TF 卡连接到 PC，使用 SDFormatter 软件格式化 TF 卡。
  3. 打开 Win32DiskImager 软件，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像。
  4. 烧写完成后，将 TF 卡接入到树莓派上，并启动树莓派，登录树莓派的终端（可以将树莓派接到 HDMI 显示器或用 ssh 远程登录）。
#第一步：下载并进入 Waveshare-DSI-LCD 驱动文件夹
git clone https://github.com/waveshare/Waveshare-DSI-LCD
cd Waveshare-DSI-LCD
#第二步：终端输入 uname -a 查看内核版本，并 cd 到对应文件目录
#6.1.21 则运行下面指令
cd 6.1.21
#第三步：请确定当前使用的系统是多少位的，32 位系统进入 32 目录，64 位系统进入 64 目录
cd 32
#cd 64
#第四步：输入您对应的型号指令进行安装驱动
#7inch DSI LCD (C) 1024×600 驱动：
sudo bash ./WS_xinchDSI_MAIN.sh 70C I2C1
#第五步：等待几秒，当驱动安装完成，没有提示任何报错时，进行重启加载 DSI 驱动即可正常使用
sudo reboot
#注意：以上步骤需要确保树莓派可以正常连接到互联网。
  1. 等待系统重启，将可以正常显示和触摸。

方法二：烧写预安装镜像​

  1. 选择您对应的树莓派版本镜像，下载并解压为 .img 文件：
  1. TF 卡连接到 PC，使用 SDFormatter 软件格式化 TF 卡。
  2. 打开 Win32DiskImager 软件，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像。
  3. 烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 [all] 下方加入以下代码，保存并安全弹出 TF 卡。
dtoverlay=WS_xinchDSI_Screen,SCREEN_type=2,I2C_bus=1
dtoverlay=WS_xinchDSI_Touch,I2C_bus=1
  1. 将 TF 卡接入到树莓派上，并启动树莓派，等待 30 秒左右即可正常显示和触摸。

Buster 系统注意事项​

  1. 更新系统，如执行以下命令
sudo apt-get update
sudo apt-get full-upgrade
提示

注意：在更新完系统后，原本安装的驱动有些文件可能会被覆盖掉，需要重新安装驱动才可以正常显示。

  1. 更换主板
  • 如果原来在 Raspberry Pi 4 Model B 上安装的驱动，用户更换主板，如修改成 Raspberry Pi 3 Model B+，会导致显示屏无法正常显示。
  • 因为 Pi4 和 Pi3 需要加载不同的驱动文件，需在新的主板上按照 方法一：手动安装驱动 重新安装驱动才可以正常显示。

调节背光亮度​

图形界面调光​

以下步骤以 Trixie 系统为例：

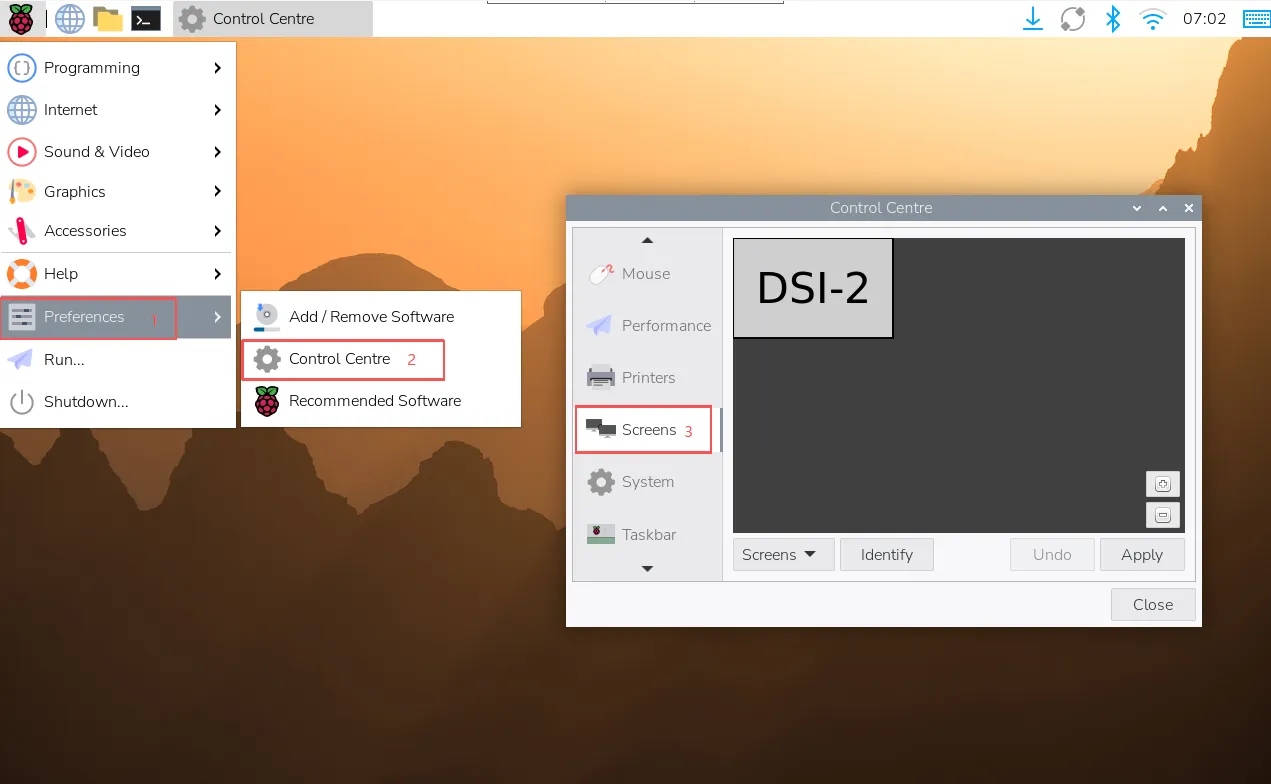

  1. 点击左上角菜单，依次进入 Preferences → Control Center，选择 Screens；

8inch dsi lcd -1

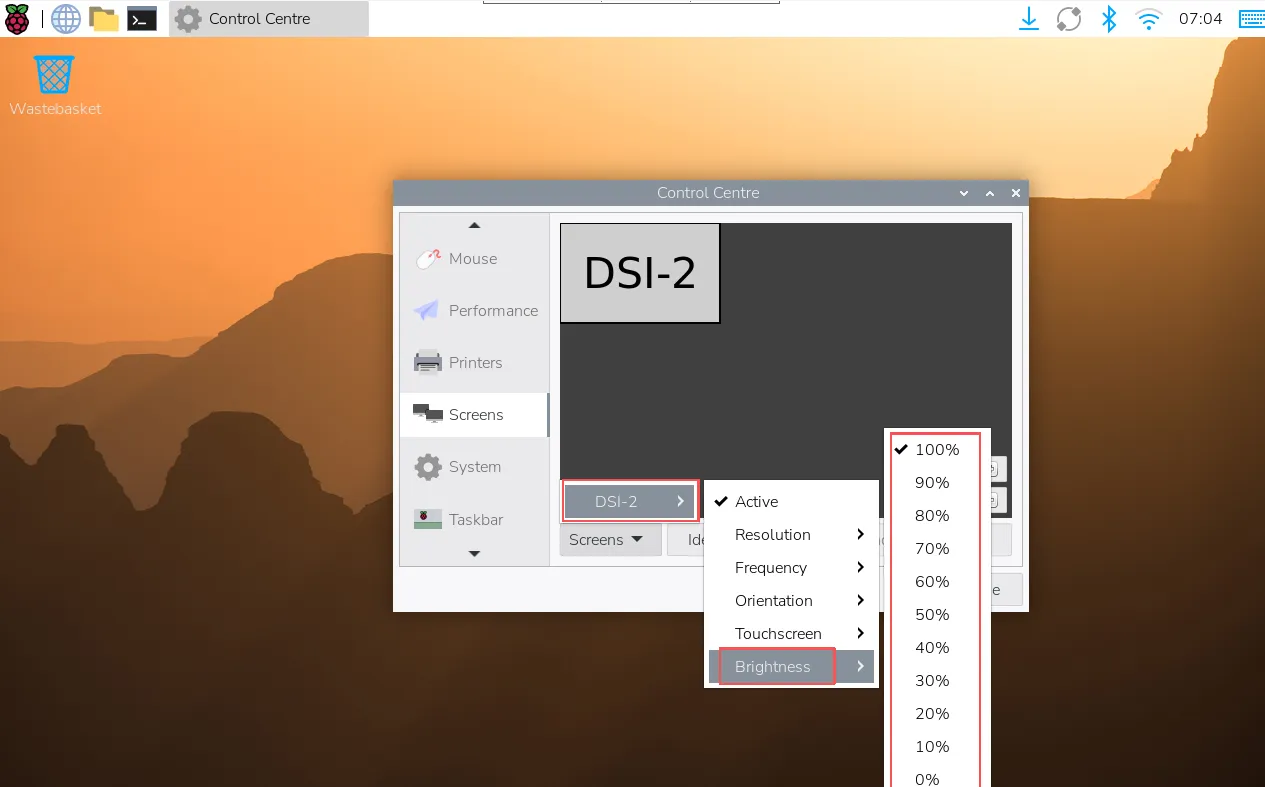

  1. 进入"Screen"->"DSI-2"->"Brightness" ，勾选并调整所需的背光亮度，最后点击 Apply 保存设置。

8inch dsi lcd -2

信息

在 Bookworm 系统中，该设置入口位于 Screen Configuration → Screen。

使用微雪背光调节应用程序​

您也可以使用微雪提供的图形化背光调节工具：

wget https://www.waveshare.net/w/upload/f/f4/Brightness.zip
unzip Brightness.zip
cd Brightness
sudo chmod +x install.sh
./install.sh

安装完成后，可以在开始菜单-> Accessories -> Brightness 打开该程序，如下图：

43H-800480-IPS-CT-details-13

使用终端调节背光亮度​

echo X | sudo tee /sys/class/backlight/*/brightness

其中 X 表示 0~255 中的任意数字。0 表示背光最暗，255 表示背光最亮。例如：

echo 100 | sudo tee /sys/class/backlight/*/brightness
echo 0 | sudo tee /sys/class/backlight/*/brightness
echo 255 | sudo tee /sys/class/backlight/*/brightness

Trixie/Bookworm 显示旋转​

GUI 界面旋转

以下步骤以 Trixie 系统为例：

  1. 点击左上角菜单，依次进入 Preferences → Control Center，选择 Screens

8inch dsi lcd -5

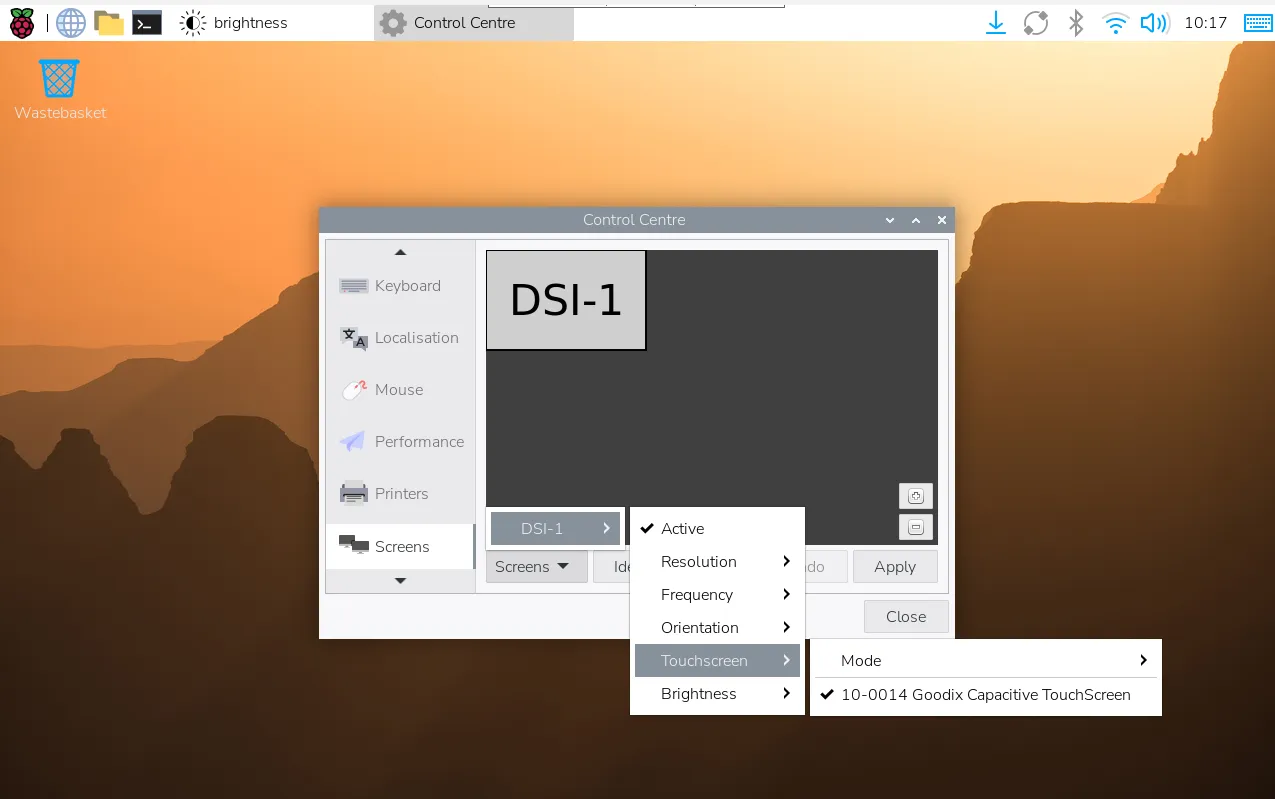

  1. 进入"Screen"->"DSI-1"->"Touchscreen" ，勾选"10-0014 Goodix Capacitive TouchScreen"

8inch dsi lcd -6

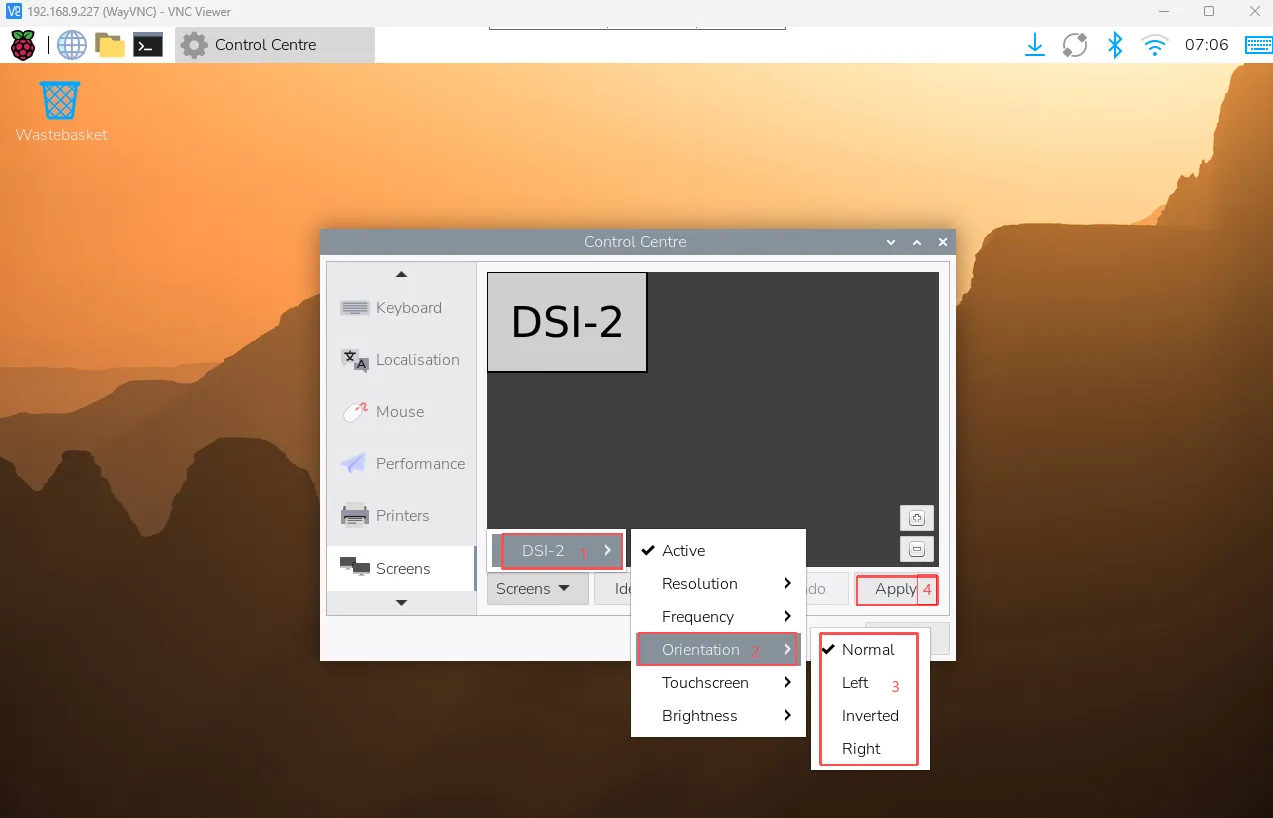

  1. 进入"Screen"->"DSI-2"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"即可完成显示和触摸同步旋转。

8inch dsi lcd -7

  • 在 Bookworm 系统中，该设置入口位于 Screen Configuration → Screen。
信息

注意：仅在 Trixie/Bookworm 系统支持以上同步旋转方法。对于 Bullseye/Buster 系统，显示旋转后，需手动单独设置触摸旋转。

Bullseye/Buster 显示旋转​

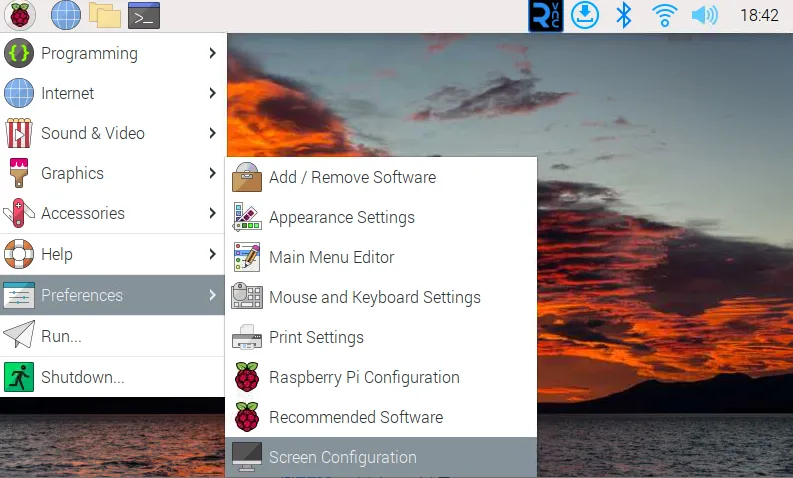

  1. 打开"Screen Configuration"应用程序；

DSI-LCD-Bullseye-Rotate-02

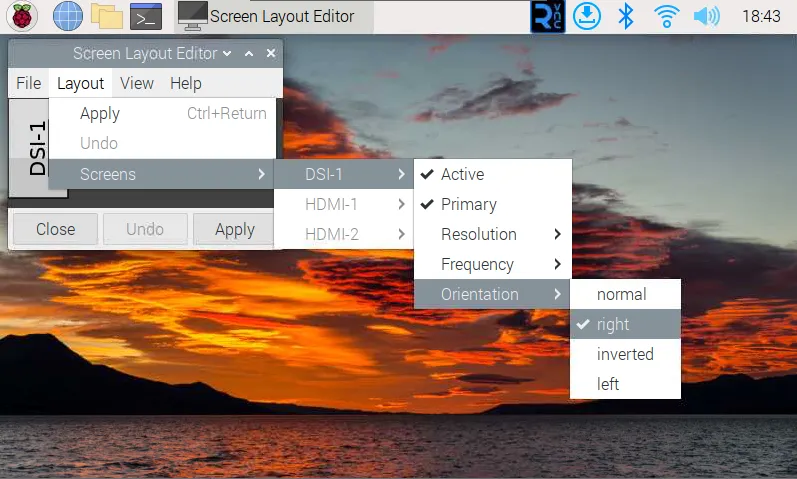

  1. 进入"Screen"->"DS-1"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"，即可完成显示旋转。

DSI-LCD-Bullseye-Rotate-03

DSI-LCD-Bullseye-Rotate-04

Bullseye/Buster 触摸旋转​

sudo nano /boot/config.txt
#在 config.txt 文件末端修改触摸旋转角度的指令，重启后生效（默认存在 0°触摸方向的指令）

#90°：
dtoverlay=WS_xinchDSI_Touch,invertedx,swappedxy,I2C_bus=1

#180°：
dtoverlay=WS_xinchDSI_Touch,invertedx,invertedy,I2C_bus=1

#270°：
dtoverlay=WS_xinchDSI_Touch,invertedy,swappedxy,I2C_bus=1

#0°：
dtoverlay=WS_xinchDSI_Touch,I2C_bus=1

lite 版本显示旋转​

sudo nano /boot/cmdline.txt
#在 cmdline.txt 文件开头添加对应显示旋转角度的指令，保存重启后生效

#显示旋转 90 度
video=DSI-1:1024x600M@60,rotate=90

#显示旋转 180 度
video=DSI-1:1024x600M@60,rotate=180

#显示旋转 270 度
video=DSI-1:1024x600M@60,rotate=270

关闭/开启屏幕​

在树莓派终端运行以下指令，屏幕即可进入关闭状态：

wlr-randr --output DSI-2 --off
# DSI-2 需修改为实际使用的显示器，例如"DSI-1"或"HDMI-A-1"

在树莓派终端运行以下指令，屏幕即可进入开启状态：

wlr-randr --output DSI-2 --on
# DSI-2 需修改为实际使用的显示器，例如"DSI-1"或"HDMI-A-1"
提示

注：该指令仅适用于 Labwc 和 Wayfire 图形界面，不适用于 X11 图形界面。

屏幕休眠​

在树莓派终端运行以下指令，屏幕即可进入休眠状态：

xset dpms force off
提示

注：该指令仅适用于 X11 图形界面，不适用于 Labwc 和 Wayfire 图形界面。

禁用触摸​

在 config.txt 文件最后，加入以下对应禁用触摸的命令（config 文件位于 TF 卡根目录，也可以通过命令访问：sudo nano /boot/config.txt）：

disable_touchscreen=1

注：添加指令后需重启生效。
