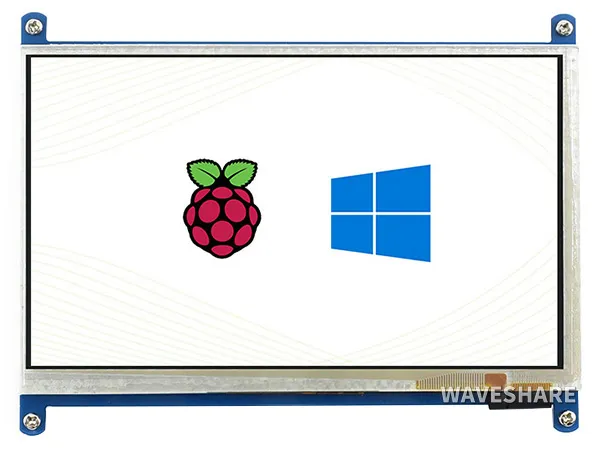

7inch HDMI LCD (B)
| SKU | 产品 |
|---|---|
| 10829 | 7inch HDMI LCD (B) |
产品概述
本产品是通用的 7 寸 HDMI 显示屏，800×480 分辨率，带电容触摸面板。支持树莓派，也可作为计算机显示器。
产品特点
- 硬件分辨率为 800×480
- 5 点电容式触摸控制
- 配合 Raspberry Pi 使用时，支持 Raspberry Pi OS / Ubuntu / Kali 和 Retropie
- 作为计算机显示器使用时，支持 Windows 11 / 10 / 8.1 / 8 / 7
- 支持背光控制，更省电
EDID 时序参数
如果主控板的系统可以自动识别 EDID 进行显示，则无需额外设置相关时序参数。
否则可以参考如下 EDID 设置：
| Pixel Clock (MHz) | H Addressable | H Blanking | V Addressable | V Blanking | H Front Porch | H Sync Width | V Front Porch | V Sync Width | H Image Size | V Image Size | H Border | V Border |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32.00 | 800 | 128 | 480 | 45 | 40 | 48 | 13 | 3 | 108 | 68 | 0 | 0 |
