FAQ

问：怎么去除树莓派开机时 GPU 自检的彩色方块？

在/boot/config.txt 中添加以下命令即可

disable_splash=1
问：如何替换树莓派开机 logo 图片？

将自定义图片替换此目录的图片即可 /usr/share/plymouth/themes/pix/splash.png

问：树莓派电容触摸屏如何设置长按触摸？

树莓派长按右键软件安装​

测试环境：2022-04-04-raspios-bullseye-armhf 32 位系统

支持型号：支持微雪电子 DSI LCD、DPI LCD 和 HDMI LCD 电容触摸屏系列的 32 位系统，64 位系统默认不支持

wget https://www.waveshare.net/w/upload/1/18/Evdev-right-click-emulation.zip
unzip Evdev-right-click-emulation.zip
cd evdev-right-click-emulation
sudo apt install build-essential libevdev2 libevdev-dev -y
sudo cp 'out/evdev-rce' '/usr/local/bin/'
sudo chmod +x '/usr/local/bin/evdev-rce'

输入命令

sudo evdev-rce

运行之后即可触摸长按实现右键功能

设置 pi 用户可以执行​

sudo usermod -G 'input' -a pi
echo 'uinput' | sudo tee -a /etc/modules
sudo nano  /etc/udev/rules.d/99-uinput.rules

在 99-uinput.rules 文件中添加

KERNEL=="uinput", MODE="0660", GROUP="input"

保存，再在终端运行

sudo udevadm control --reload-rules
sudo udevadm trigger

然后重启

sudo reboot

重启后运行（此时不需要 sudo）

evdev-rce

运行之后即可触摸长按实现右键功能

设置开机启动

在终端输入

sudo mkdir ~/.config/autostart
sudo nano ~/.config/autostart/right_click.desktop

在 right_click.desktop 增加如下

[Desktop Entry]
Version=1.0
Type=Application
Name=evdev-rce
GenericName=Enable long-press-to-right-click gesture
Exec=env LONG_CLICK_INTERVAL=1000 LONG_CLICK_FUZZ=200  /usr/local/bin/evdev-rce
Terminal=true
StartupNotify=false

如果要修改灵敏度则可以修改 LONG_CLICK_INTERVAL=1000 LONG_CLICK_FUZZ=200 这两者参数大小，.

问：这款屏幕是不自动息屏的吗，还是必须执行指令才能息屏？

取决于系统，如果系统有休眠，那屏幕也会黑屏。如果是树莓派官方系统，默认十分钟左右无动作是有休眠的。

问：屏幕边缘出现红色的细线怎么办？

编辑 config.txt 文件，文件最后追加：

hdmi_drive=1
问：接到 PC 机上或其它非指定的 mini PC，使用 Linux 系统，怎么使用触摸功能？

可以试试把通用触摸驱动“hid-multitouch”编译到内核里，一般就可以支持触摸。

问：7inch HDMI LCD (B) 正常工作的工作电流是？

使用 5V 供电，开背光工作电流约为 490mA，关背光工作电流约 90mA。

问：7inch HDMI LCD (B) 如何使用 PWM 控制背光？

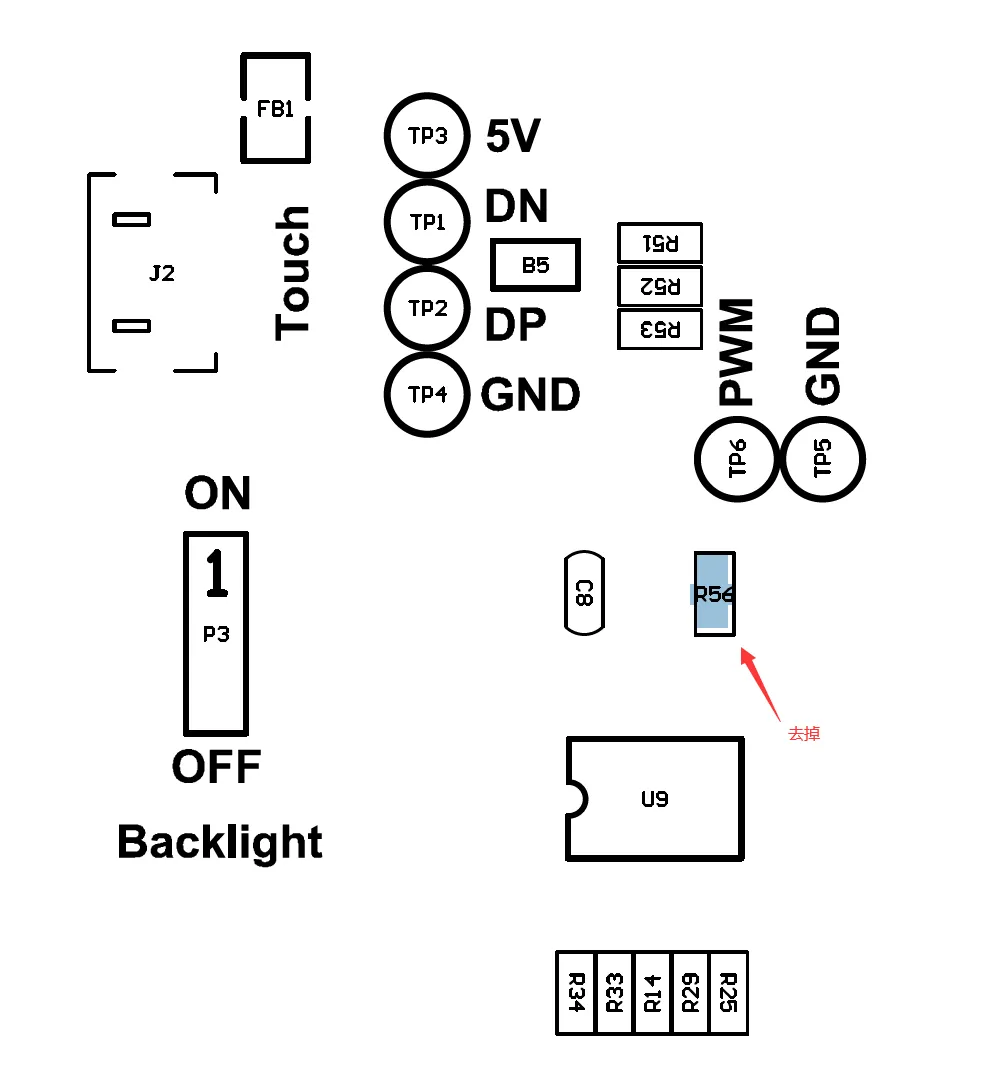

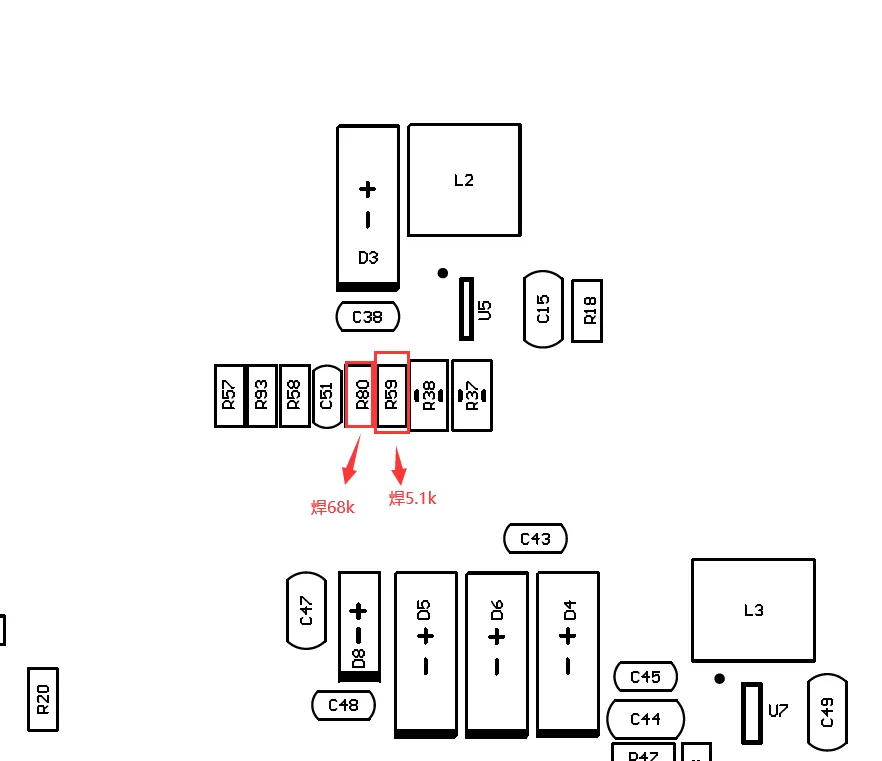

如下图，将 R80 改焊 68K 电阻，R59 改焊 5.1K 电阻，并去掉 R56 电阻。

将屏幕的 PWM 焊盘（TP6）连接到树莓派 40-pin 排针的物理 12 脚（GPIO18）。

在树莓派终端依次执行以下命令，将 GPIO18 配置为 PWM 输出：

gpio -g pwm 18 0
gpio -g mode 18 pwm
gpio pwmc 1000
gpio -g pwm 18 X

将 X 设置为 0～1024 之间的数值。0 对应最高亮度，1024 对应最低亮度。
