使用教程

硬件连接​

  1. 打开 LCD 背部的 backlight 开关
  2. 将 LCD 的 Touch 接口连接到树莓派的 USB 接口
  3. 将 LCD 的 HDMI 接口连接到树莓派的 HDMI 接口，给树莓派上电，正常等待几秒后可正常显示

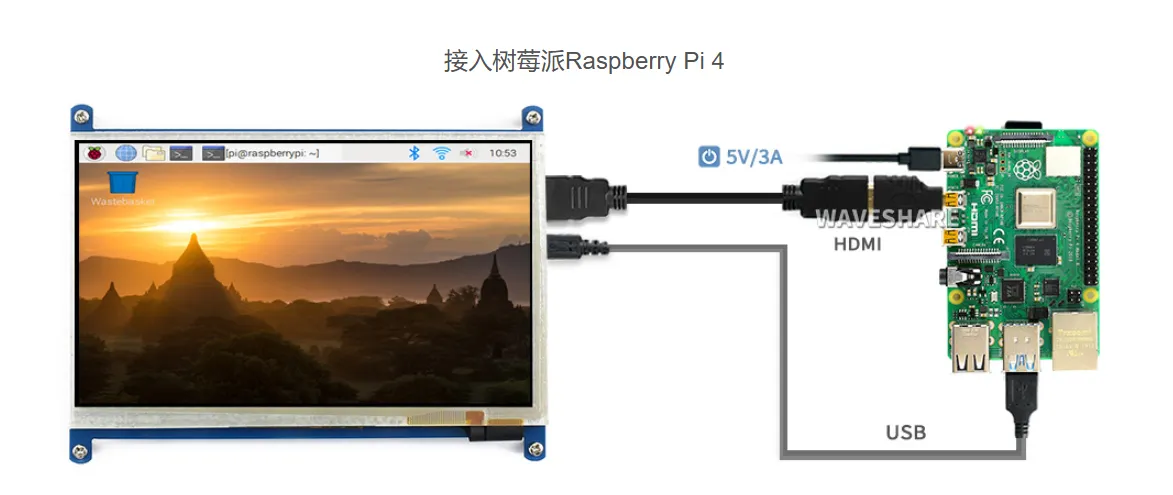

7inch HDMI LCD (B) 树莓派

软件设置​

注意

支持树莓派的 Raspberry Pi OS / Ubuntu / Kali 和 Retropie 系统。 当 LCD 工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

  1. 请在 Raspberry Pi OS 镜像下载页面 下载最新版本的镜像

    Raspberry Pi Imager 烧录系统

  2. 将压缩文件下载到 PC 上，并解压得到 .img 文件

  3. TF 卡连接到 PC，使用 Panasonic SDFormatter SD 卡格式化工具 格式化 TF 卡

  4. 打开 Win32 Disk Imager 镜像烧录工具，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像

  5. 烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码，保存并安全弹出 TF 卡，将 TF 卡插入树莓派

    hdmi_group=2
    hdmi_mode=87
    hdmi_cvt=800 480 60 6 0 0 0
    hdmi_drive=1
