7inch HDMI LCD (C)

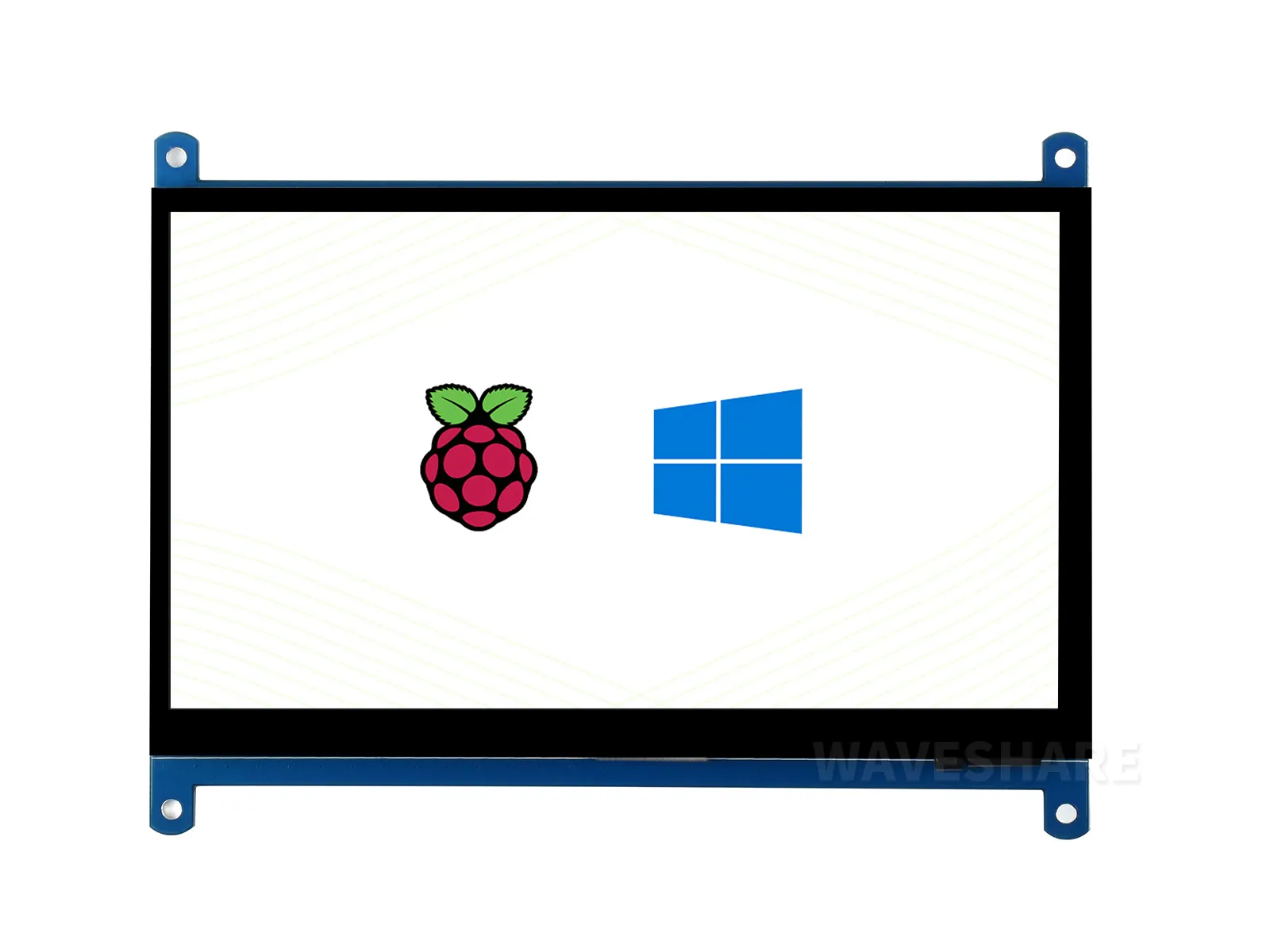

- 7inch HDMI LCD (C)

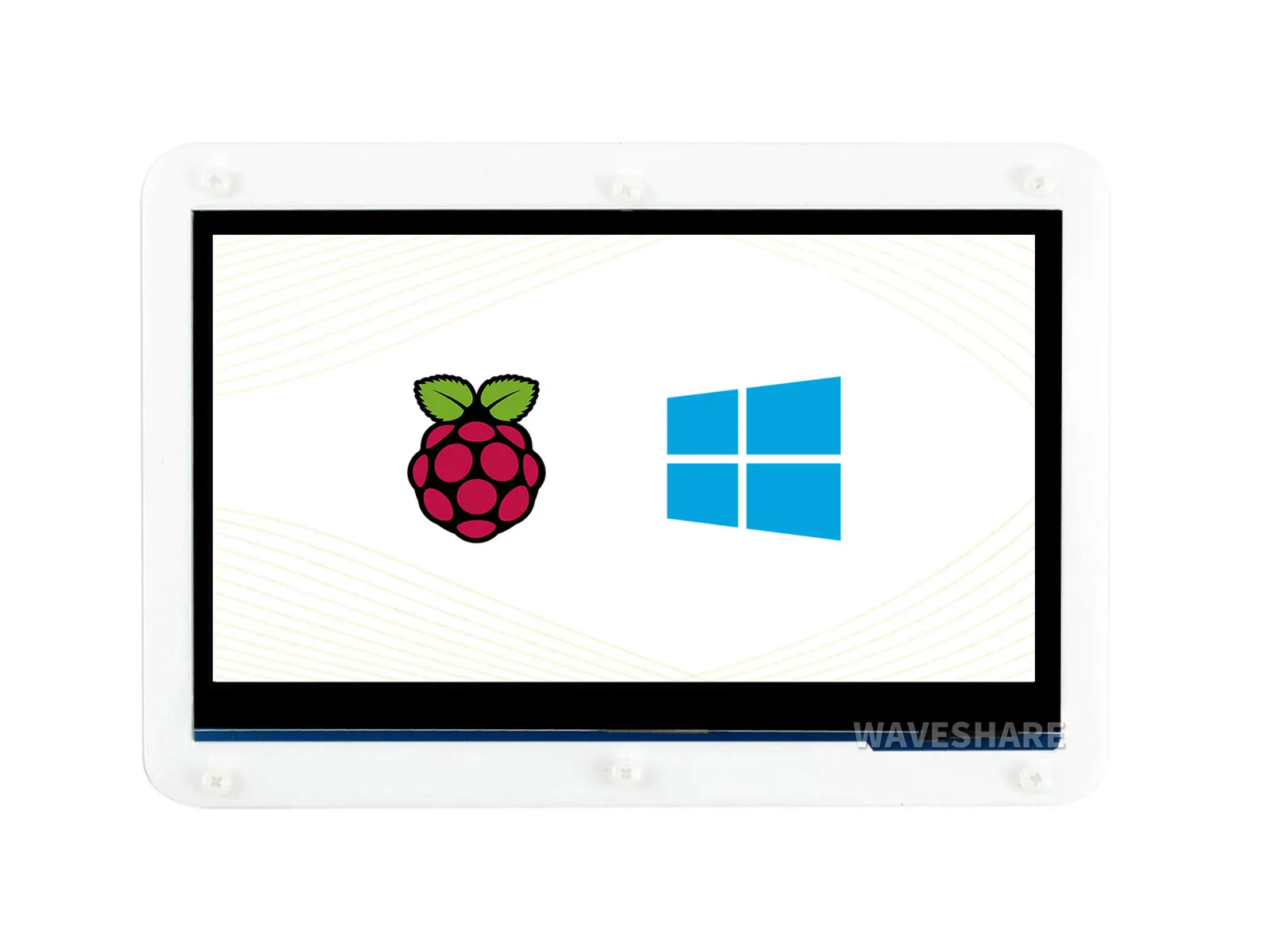

- 7inch HDMI LCD (C)（带黑白外壳）
| SKU | 产品 |
|---|---|
| 11199 | 7inch HDMI LCD (C) |
| 11284 | 7inch HDMI LCD (C) (带黑白外壳) |
产品概述
7inch HDMI LCD (C) 是一款 7 英寸电容触控屏，采用 HDMI 显示接口和 USB 触控接口，背面设有固定螺丝孔位。

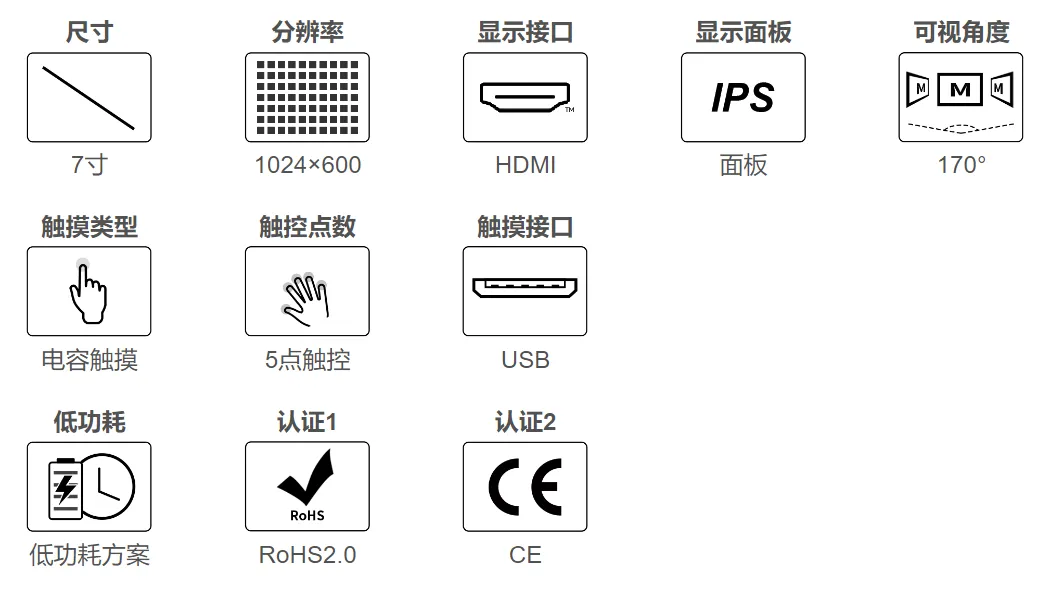

产品特点
- 7 英寸 IPS 屏幕，1024x600 硬件分辨率
- 5 点电容触控，流畅触摸不跳点
- 配合 Raspberry Pi 使用时，支持 Raspberry Pi OS / Ubuntu / Kali 和 Retropie
- 作为计算机显示器使用时，支持 Windows 11 / 10 / 8.1 / 8 / 7
- 支持 USB 软件调光，灵活调节背光亮度
产品参数
| 项目 | 描述 | 单位 |
|---|---|---|
| 产品型号 | 7inch HDMI LCD (C) | / |
| 尺寸 | 7.0 | Inch |
| 可视角度 | 170 | Deg |
| 分辨率 | 1024×600 | Pixels |
| 产品尺寸 | 164.90 (H) × 106.96 (V) × 8 (D) | mm |
| 显示区域 | 154.21 (H) × 85.92 (V) | mm |
| 像素间距 | 0.1506 (H) x 0.1432 (V) | mm |
| 色域 | 45% | NTSC |
| 最大亮度 | 300 | cd/m² |
| 对比度 | 800:1 | / |
| 背光调节 | PWM 软件调光 | / |
| 刷新率 | 60 | Hz |
| 显示接口 | 标准 HDMI 接口 | / |
| 电源接口 | 5 V 供电 | / |
| 功耗 | 2.5 | Watt |
电气规格
| 参数 | 最小值 | 标准值 | 最大值 | 单位 | Note |
|---|---|---|---|---|---|
| 输入电压 | 4.75 | 5.00 | 5.25 | V | Note 1 |
| 输入电流 | 500 | 500 | TBD | mA | Note 2 |
| 工作温度 | 0 | 25 | 60 | ℃ | Note 3 |
| 存储温度 | -10 | 25 | 70 | ℃ | Note 3 |
- Note 1： 输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
- Note 2： 输入电流需 ≥500 mA，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
- Note 3： 请不要将显示屏长期置于高温高湿的存储环境，显示屏需在极限值范围内工作，否则将可能损坏显示屏。

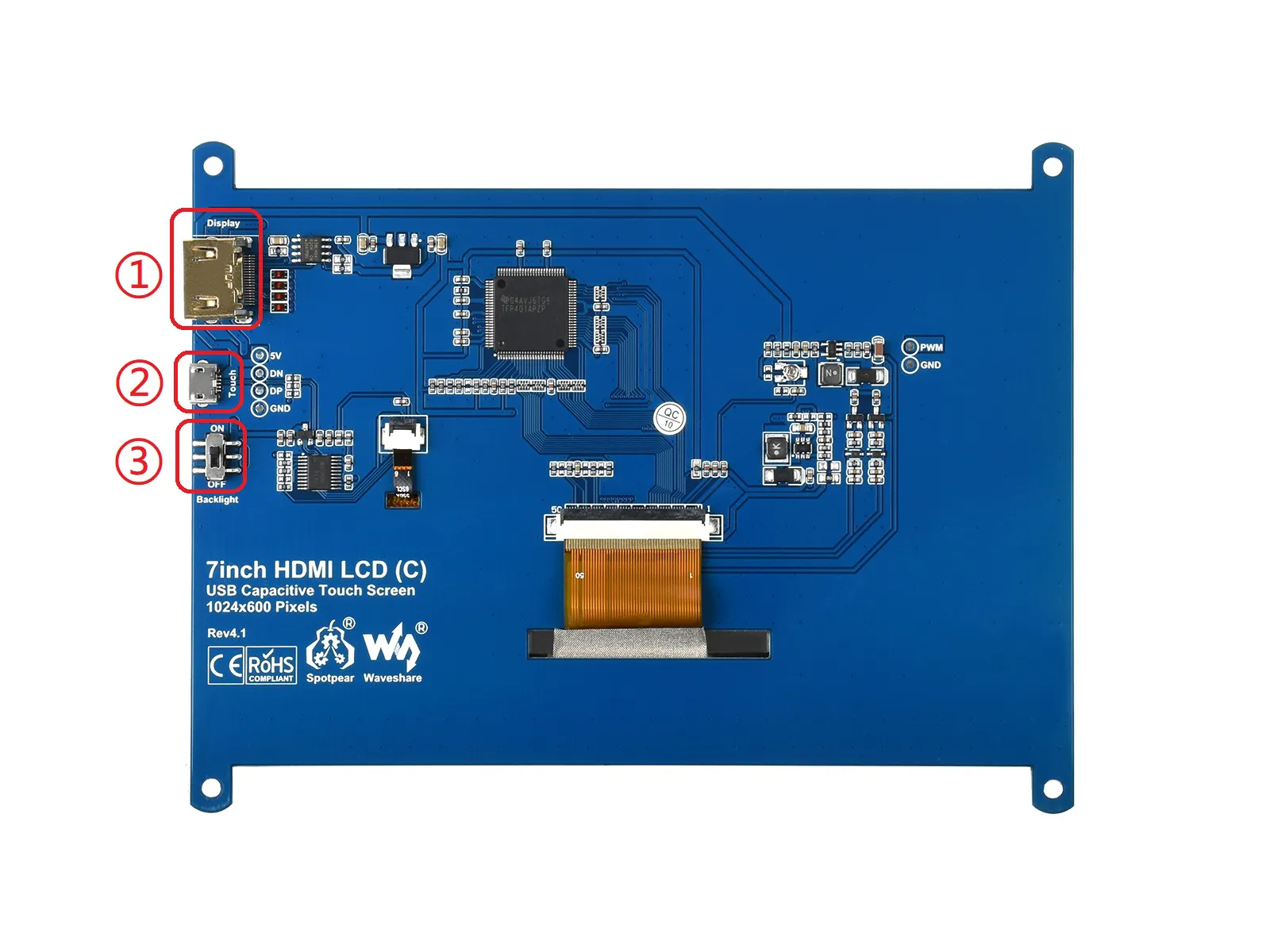

接口介绍
- ① 标准 HDMI 接口：用于控制显示作用；
- ② micro USB 接口：用于供电和触摸作用；
- ③ Backlight 开关：用于控制背光作用；
EDID 时序参数
如果主控板的系统可以自动识别 EDID 进行显示，则无需额外设置相关时序参数。
否则可以参考如下 EDID 设置：
| Pixel Clock (MHz) | H Addressable | H Blanking | V Addressable | V Blanking | H Front Porch | H Sync Width | V Front Porch | V Sync Width | H Image Size | V Image Size | H Border | V Border |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 49.00 | 1024 | 288 | 600 | 24 | 48 | 96 | 3 | 10 | 154 | 86 | 0 | 0 |
版本说明
Rev4.1 版本
-
升级了 USB 触摸协议，兼容性更好。
-
可通过 USB 接口控制显示屏的背光亮度。
-
修改了部分驱动电路，抗干扰能力更强。
-
触摸板由透明触摸板修改为黑色触摸板。
Rev3.1 版本
-
由于 GT811 停产，Rev3.1 版本主要是将 Rev2.2 版本的触摸芯片由 GT811 改为 GT911。触摸效果更佳，同时增强了抗干扰能力。
-
该版本完全兼容 Rev2.1 和 Rev2.2 版本，可直接替换。
Rev2.2 版本
-
Rev2.2 版本主要是在 Rev2.1 的基础上增加 VCOM 可调电阻和电磁兼容相关电路。
-
该版本完全兼容 Rev2.1 版本，可直接替换。
Rev2.1 版本
-
升级为 IPS 屏，更大的可视角度，更清晰的显示效果
-
使用标准 HID 协议，方便移植到自己的系统
-
配合 Raspberry Pi 使用时，支持 Raspberry Pi OS / Ubuntu / Kali / Retropie 和 Win10 IoT，单点触控，免驱
-
作为计算机显示器使用时，支持 Windows 10 / 8.1 / 8 / 7，五点触控，免驱
Rev1.1 版本
-
使用私有 HID 协议，移植到个人的系统较困难
-
配合 Raspberry Pi 使用时，接入 Raspberry Pi OS 或 Ubuntu 系统需要安装驱动，不支持 Kali、Retropie 和 Windows 10 IoT
-
作为计算机显示器使用时，无法触控
