FAQ

问：7inch HDMI LCD (C) （带黑白外壳）的铜箔纸是什么作用呢？

此铜箔纸是夹在屏幕与外壳之间的，核心作用是屏蔽电磁干扰，即使不安装也能正常使用。

问：7inch HDMI LCD (C) Rev4.1 版本如何使用 PWM 控制背光？

注意：一般情况下，不推荐客户自己修改硬件，私自修改硬件会导致产品无法保修。

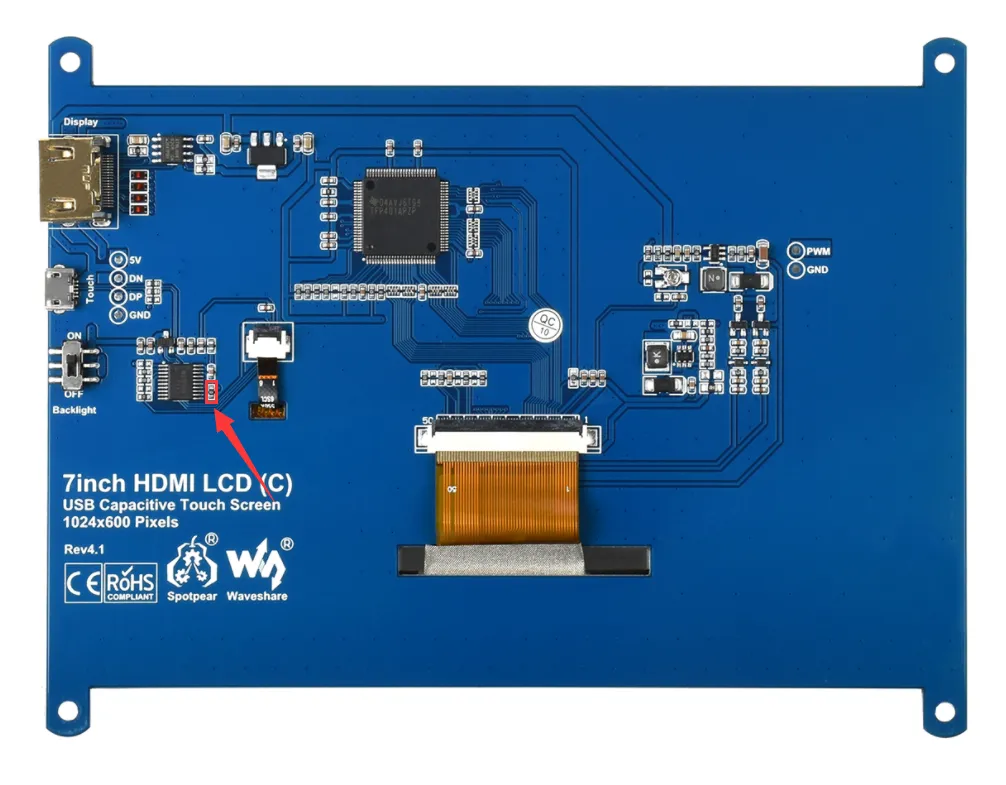

首先去掉这里的 0 欧电阻

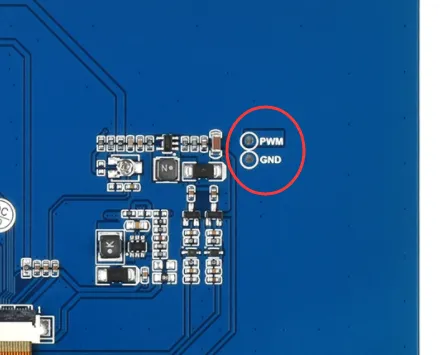

然后 PWM 调光信号脚连接预留的 PWM GND 焊盘

调光时，调光频率需大于 1 khz，电平为 3.3 V，占空比按客户需求设置

问：怎么去除树莓派开机时 GPU 自检的彩色方块？

在/boot/config.txt 中添加以下命令即可

disable_splash=1

问：如何替换树莓派开机 logo 图片？

将自定义图片替换此目录的图片即可 /usr/share/plymouth/themes/pix/splash.png

问：树莓派电容触摸屏如何设置长按触摸？

树莓派长按右键软件安装

测试环境：2022-04-04-raspios-bullseye-armhf 32 位系统 支持型号：支持微雪电子 DSI LCD、DPI LCD 和 HDMI LCD 电容触摸屏系列的 32 位系统，64 位系统默认不支持

wget https://www.waveshare.net/w/upload/1/18/Evdev-right-click-emulation.zip
unzip Evdev-right-click-emulation.zip
cd evdev-right-click-emulation
sudo apt install build-essential libevdev2 libevdev-dev -y
sudo cp 'out/evdev-rce' '/usr/local/bin/'
sudo chmod +x '/usr/local/bin/evdev-rce'

输入命令

sudo evdev-rce

运行之后即可触摸长按实现右键功能

设置 pi 用户可以执行

sudo usermod -G 'input' -a pi
echo 'uinput' | sudo tee -a /etc/modules
sudo nano  /etc/udev/rules.d/99-uinput.rules

在 99-uinput.rules 文件中添加

KERNEL=="uinput", MODE="0660", GROUP="input"

保存，再在终端运行

sudo udevadm control --reload-rules
sudo udevadm trigger

然后重启

sudo reboot

重启后运行（此时不需要 sudo）

evdev-rce

运行之后即可触摸长按实现右键功能

设置开机启动

在终端输入

sudo mkdir ~/.config/autostart
sudo nano ~/.config/autostart/right_click.desktop

在 right_click.desktop 增加如下

[Desktop Entry]
Version=1.0
Type=Application
Name=evdev-rce
GenericName=Enable long-press-to-right-click gesture
Exec=env LONG_CLICK_INTERVAL=1000 LONG_CLICK_FUZZ=200  /usr/local/bin/evdev-rce
Terminal=true
StartupNotify=false

如果要修改灵敏度则可以修改 LONG_CLICK_INTERVAL=1000 LONG_CLICK_FUZZ=200 这两者参数大小，.

问：这款屏幕是不自动息屏的吗，还是必须执行指令才能息屏？

取决于系统，如果系统有休眠，那屏幕也会黑屏。如果是树莓派官方系统，默认十分钟左右无动作是有休眠的。

问：屏幕边缘出现红色的细线怎么办？

编辑 config.txt 文件，文件最后追加：

hdmi_drive=1

问：屏幕出现残影现象？

调节背面的可调电阻，显示桌面后，旋转电阻到桌面的显示效果最好的状况，然后将屏幕放置一段时间等待残影消失（可能需要花费几个小时）。

问：接到 PC 机上或其它非指定的 mini PC，使用 Linux 系统，怎么使用触摸功能？

可以试试把通用触摸驱动“hid-multitouch”编译到内核里，一般就可以支持触摸。

问：7inch HDMI LCD (C) 是否可以通过修改电阻调整亮度？

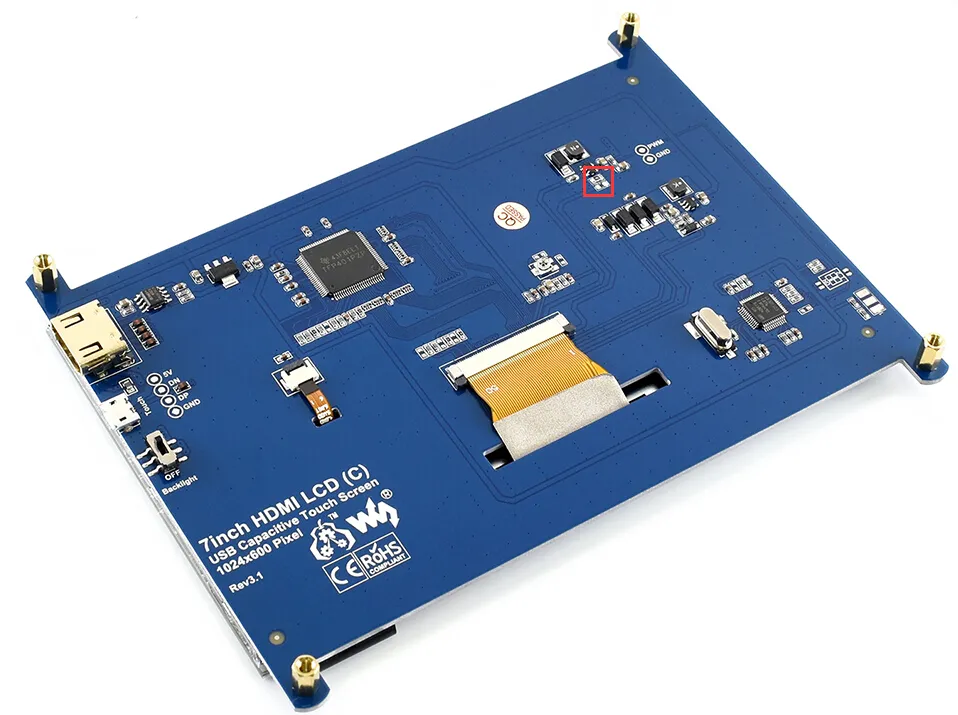

默认亮度已调整为最高，可以通过增加下图两个电阻的阻值以降低屏幕亮度。 下图为 Rev3.1 版本的，其它版本类似。

问：7inch HDMI LCD (C) 正常工作的工作电流是？

使用 5 V 供电，开背光工作电流约为 500 mA，关背光工作电流约 90 mA。

问：7inch HDMI LCD (C) 接树莓派 4B 开机会出现这样的花纹怎么解决？

可以在树莓派系统的终端输入以下指令：

sudo -E rpi-eeprom-config --edit

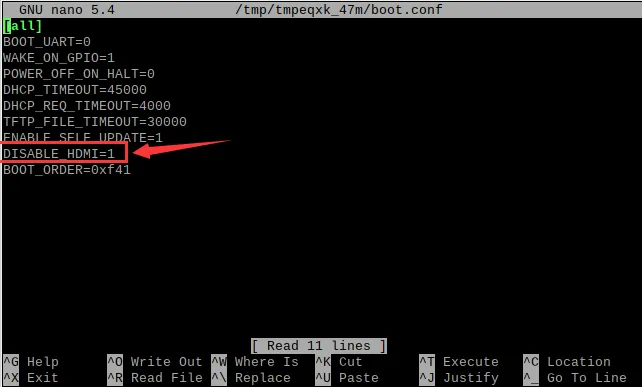

如下图，将原有的 DISABLE_HDMI 中的 0 改成 1，如果没有这句的话请直接添加，保存该文件后再重启系统就可以屏蔽这个画面
