FAQ

问：怎么去除树莓派开机时 GPU 自检的彩色方块？

在 /boot/config.txt 中添加以下配置：

disable_splash=1
问：如何替换树莓派开机 logo 图片？

将自定义图片替换此目录的图片即可 /usr/share/plymouth/themes/pix/splash.png

问：树莓派电容触摸屏如何设置长按触摸？

树莓派长按右键软件安装​

测试环境：2022-04-04-raspios-bullseye-armhf 32 位系统 支持型号：支持微雪电子 DSI LCD、DPI LCD 和 HDMI LCD 电容触摸屏系列的 32 位系统，64 位系统默认不支持

wget https://www.waveshare.net/w/upload/1/18/Evdev-right-click-emulation.zip
unzip Evdev-right-click-emulation.zip
cd evdev-right-click-emulation
sudo apt install build-essential libevdev2 libevdev-dev -y
sudo cp 'out/evdev-rce' '/usr/local/bin/'
sudo chmod +x '/usr/local/bin/evdev-rce'

输入命令

sudo evdev-rce

运行之后即可触摸长按实现右键功能

  • 设置 pi 用户可以执行

    sudo usermod -G 'input' -a pi
    echo 'uinput' | sudo tee -a /etc/modules
    sudo nano  /etc/udev/rules.d/99-uinput.rules

    在 99-uinput.rules 文件中添加

    KERNEL=="uinput", MODE="0660", GROUP="input"

    保存，再在终端运行

    sudo udevadm control --reload-rules
    sudo udevadm trigger

    然后重启

    sudo reboot

    重启后运行（此时不需要 sudo）

    evdev-rce

    运行之后即可触摸长按实现右键功能

  • 设置开机启动

    在终端输入

    sudo mkdir ~/.config/autostart
    sudo nano ~/.config/autostart/right_click.desktop

    在 right_click.desktop 增加如下

    [Desktop Entry]
    Version=1.0
    Type=Application
    Name=evdev-rce
    GenericName=Enable long-press-to-right-click gesture
    Exec=env LONG_CLICK_INTERVAL=1000 LONG_CLICK_FUZZ=200  /usr/local/bin/evdev-rce
    Terminal=true
    StartupNotify=false

    如果要修改灵敏度则可以修改 LONG_CLICK_INTERVAL=1000 LONG_CLICK_FUZZ=200 这两个参数的值。

问：这款屏幕是不自动息屏的吗，还是必须执行指令才能息屏？

取决于系统，如果系统有休眠，那屏幕也会黑屏。如果是树莓派官方系统，默认十分钟左右无动作是有休眠的。

问：7inch HDMI LCD (H) 正常工作的工作电流是？

使用 5 V 供电，约 750~850 mA。

问：7inch HDMI LCD (H) 屏幕、PCB 板的厚度分别是？
  • 屏幕（液晶+TP）厚度约 4.5 mm；
  • PCB 板厚度约 2 mm；
  • 屏幕和 PCB 板整体厚度约 6.88 mm；
  • 屏幕和 PCB 板（包含 HDMI 接口）整体厚度约 13.8 mm；
问：7inch HDMI LCD (H) 可以用外部 PWM 信号控制背光吗？

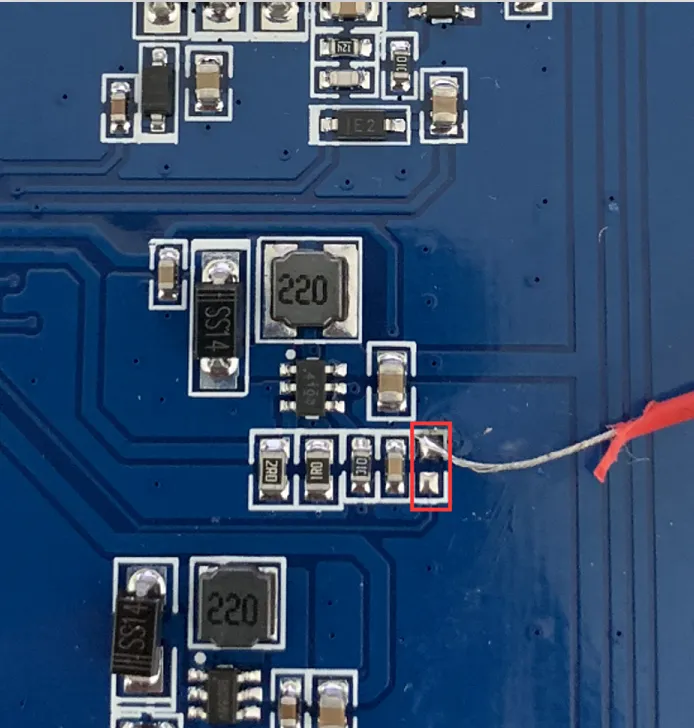

如下图，先去掉原来焊接的 22 欧电阻，在将以下焊盘连接到树莓派的 P1 脚。

7inch-HDMI-LCD-H-FAQ01

在树莓派终端执行以下命令：

gpio -g pwm 18 1024
gpio -g mode 18 pwm （占用管脚为 PWM 管脚）
gpio pwmc 1000

控制亮度：

gpio -g pwm 18 X （X 取值在 0~1024 之间）

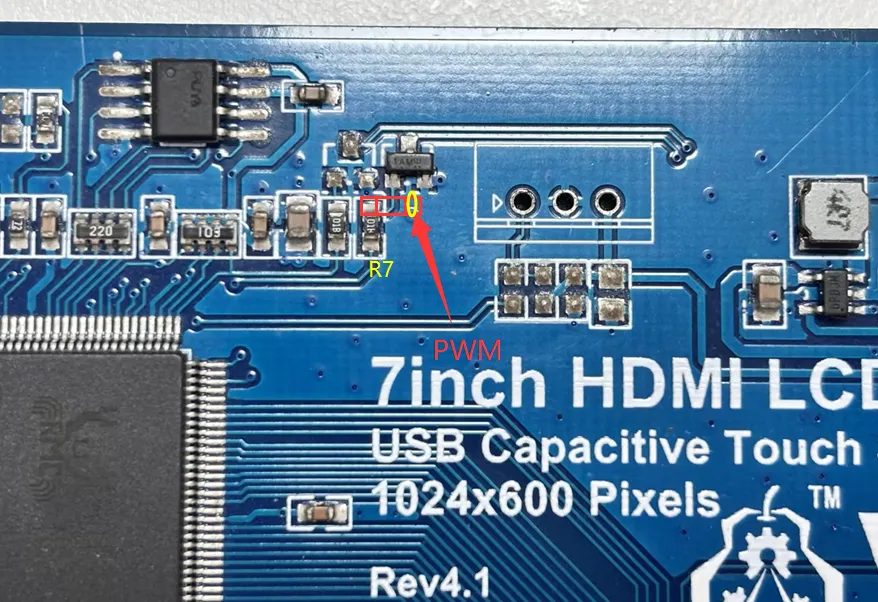

对于 Rev4.1 版本，PWM 调光方法如下：
将下图所示 R7 旋转 180 度，将 RPI 的 PWM 信号接到 R7 的悬空端

7inch HDMI LCD H Rev4

问：为什么喇叭接上去声音很小？

可以尝试一下调大系统的声音，如果还是不行，可以在屏幕 OSD 菜单的 Sound 部分将声音调大

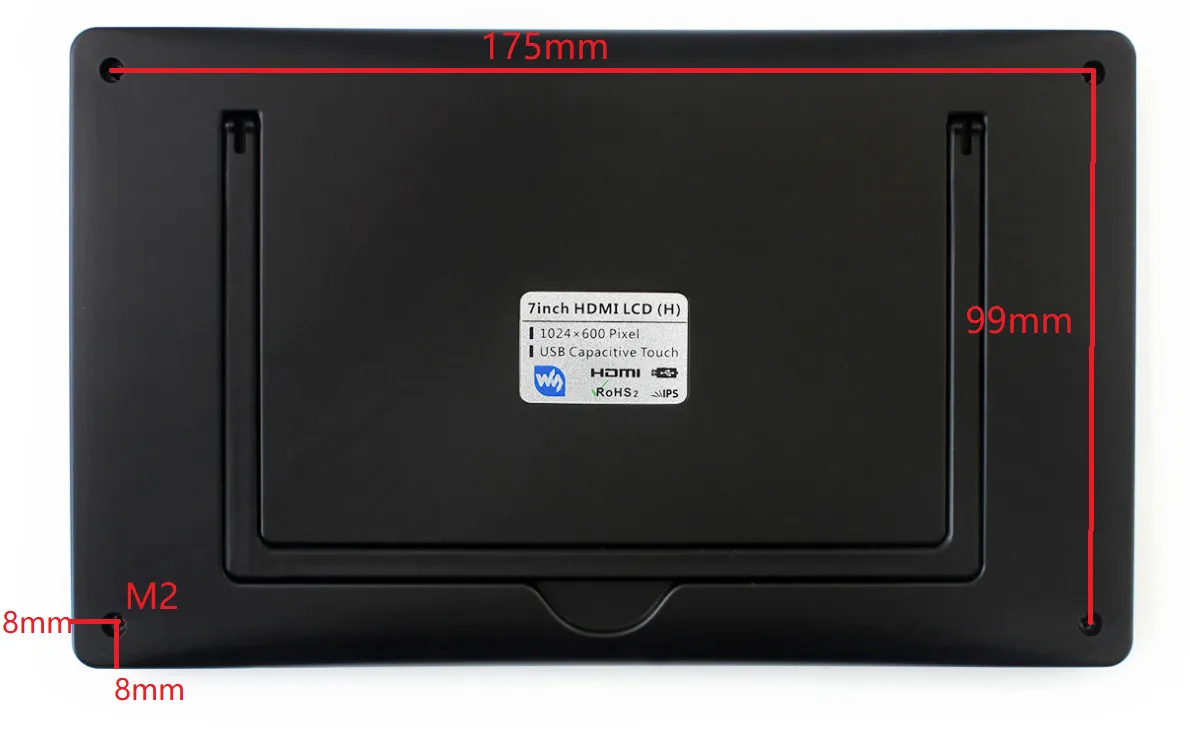

问：能否提供外壳的孔位图纸？

7H Case Drawing
