使用教程

操作步骤​

支持树莓派的 Raspberry Pi OS / Ubuntu / Kali 和 Retropie 系统。

当 LCD 工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

请在 树莓派官网 下载最新版本的镜像。

  1. 将压缩文件下载到 PC 上，并解压得到。img 文件。

  2. TF 卡连接到 PC，使用 SDFormatter 软件格式化 TF 卡。

  3. 打开 Win32DiskImager 软件，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像。

  4. 烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码，保存并安全弹出 TF 卡。

    hdmi_force_hotplug=1
    config_hdmi_boost=10
    hdmi_group=2
    hdmi_mode=87
    hdmi_cvt 1024 600 60 6 0 0 0

  5. 将 TF 卡插入树莓派，将 LCD 的 Touch 接口连接到树莓派的 USB 接口，将 LCD 的 HDMI 接口连接到树莓派的 HDMI 接口。

  6. 给树莓派上电，正常等待几秒后可正常显示。

注 1：当树莓派 4 同时连接多个显示器的时候，触摸效果默认作用在主屏上，如需指定触摸到副屏，参见 树莓派指定触控屏。

注 2：在 2021 年 12 月 2 日，树莓派的 Raspberry Pi OS 分成了两个分支，分别是 Buster 分支和 Bullseye 分支。

其中 Buster 分支是老系统的延续，更为稳定。Bullseye 分支则添加了一些新的功能，使用了开源的库和新的接口。当前 Bullseye 分支刚发布不久，还不太稳定。

如果你是工业用户，强烈建议使用 Buster 分支。

如果你使用的 Buster 分支的系统，则按上面的配置即可使用。如果使用的是 Bullseye 分支的系统，需要将默认的 KMS 驱动修改为 FKMS 驱动才可以正常显示系统桌面。

修改方法：打开 TF 卡根目录的 config.txt 文件，在 config.txt 中将

dtoverlay=vc4-kms-v3d

修改为

dtoverlay=vc4-fkms-v3d

如果你需要在 Bullseye 分支的系统下使用 CSI 摄像头。由于该分支默认使用 libcamera 摄像头库，该库不支持 FKMS 驱动。

所以除了上面修改外，还需要安装 Raspicam 摄像头库。

安装方法如下：

在终端运行以下指令：

cd ~
sudo apt install cmake
git clone https://github.com/raspberrypi/userland
cd userland
./buildme
sudo cp build/bin/* /bin/

之后执行以下指令关机：

poweroff

在将树莓派摄像头连接到树莓派的 CSI 接口上，重新给树莓派上电，系统启动后，执行以下命令即可：

拍照

raspistill -o image.jpg

摄像

raspivid -o video.h264 -t 10000

树莓派指定触控屏​

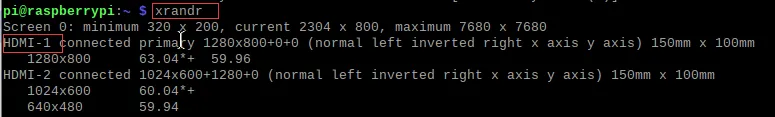

  1. 在树莓派终端输入 xrandr，查看主屏所在的 HDMI-ID（大部分是 HDMI-1）；

Pi4-指定触摸-1

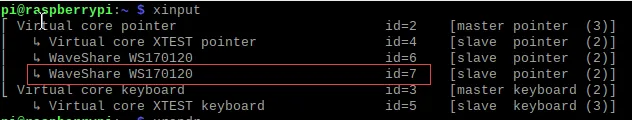

  1. 在树莓派终端输入 xinput，查看主屏所在的触摸 ID（有 2 个触摸 ID，如果不知道哪个是主屏，可以都试一下）；

Pi4-指定触摸-2

  1. 运行指令：xinput map-to-output <touch ID> <HDMI-ID>

（把 ID 值对应后运行指令即可指定触摸到主屏上，如：xinput map-to-output 7 HDMI-1 )

Pi4-指定触摸-3

  1. 由于每次开机都需要重新输入指令，可以将此指令添加到开机自启中去：

    sudo nano /etc/xdg/lxsession/LXDE-pi/autostart

    添加：xinput map-to-output 7 HDMI-1 （记得改成自己对应 ID)，然后重启即可。

    Pi4-开机自启-4
