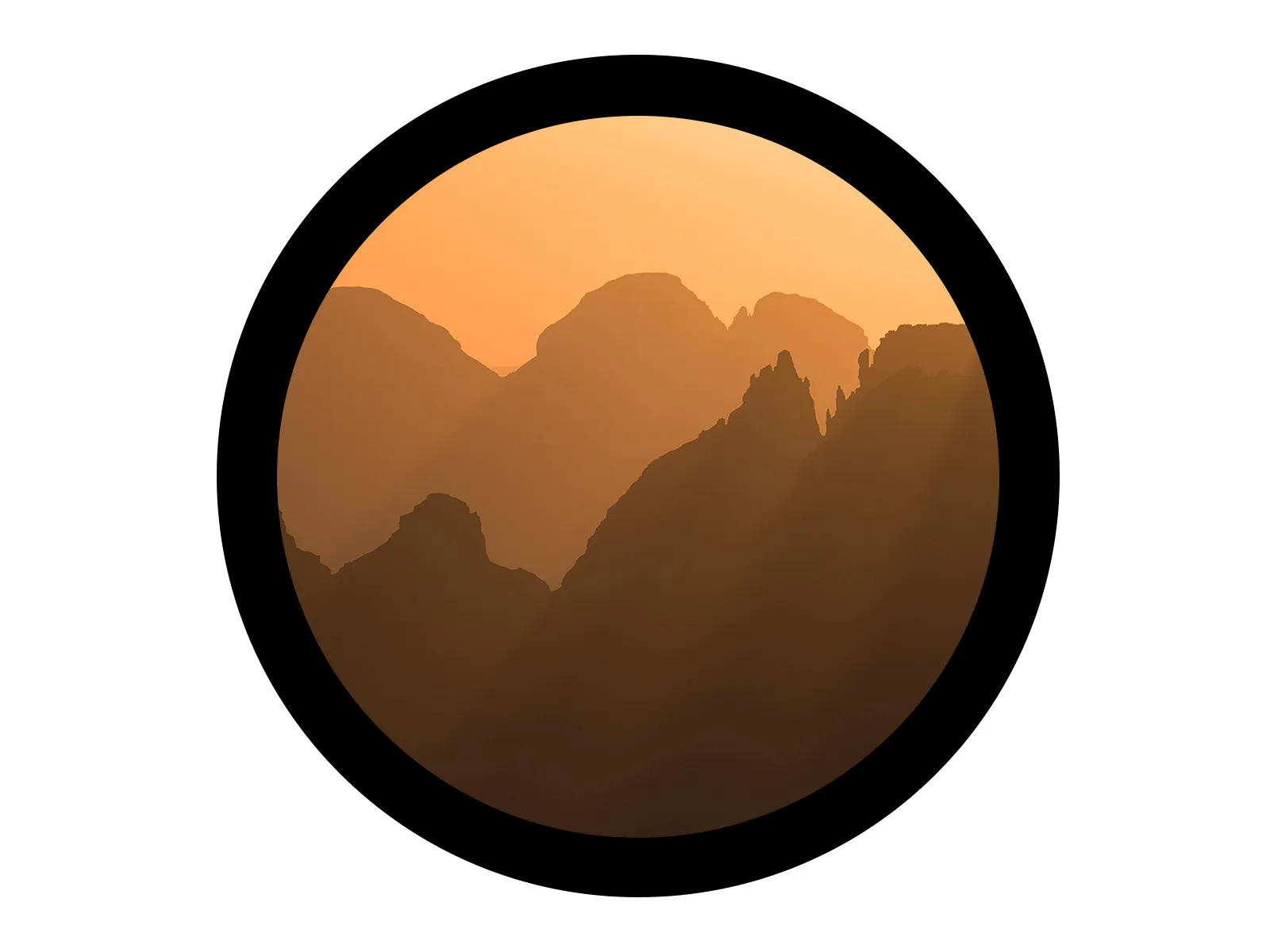

8.2inch 1080x1080 LCD
| SKU | 产品 |
|---|---|
| 35998 | 8.2inch 1080x1080 LCD |

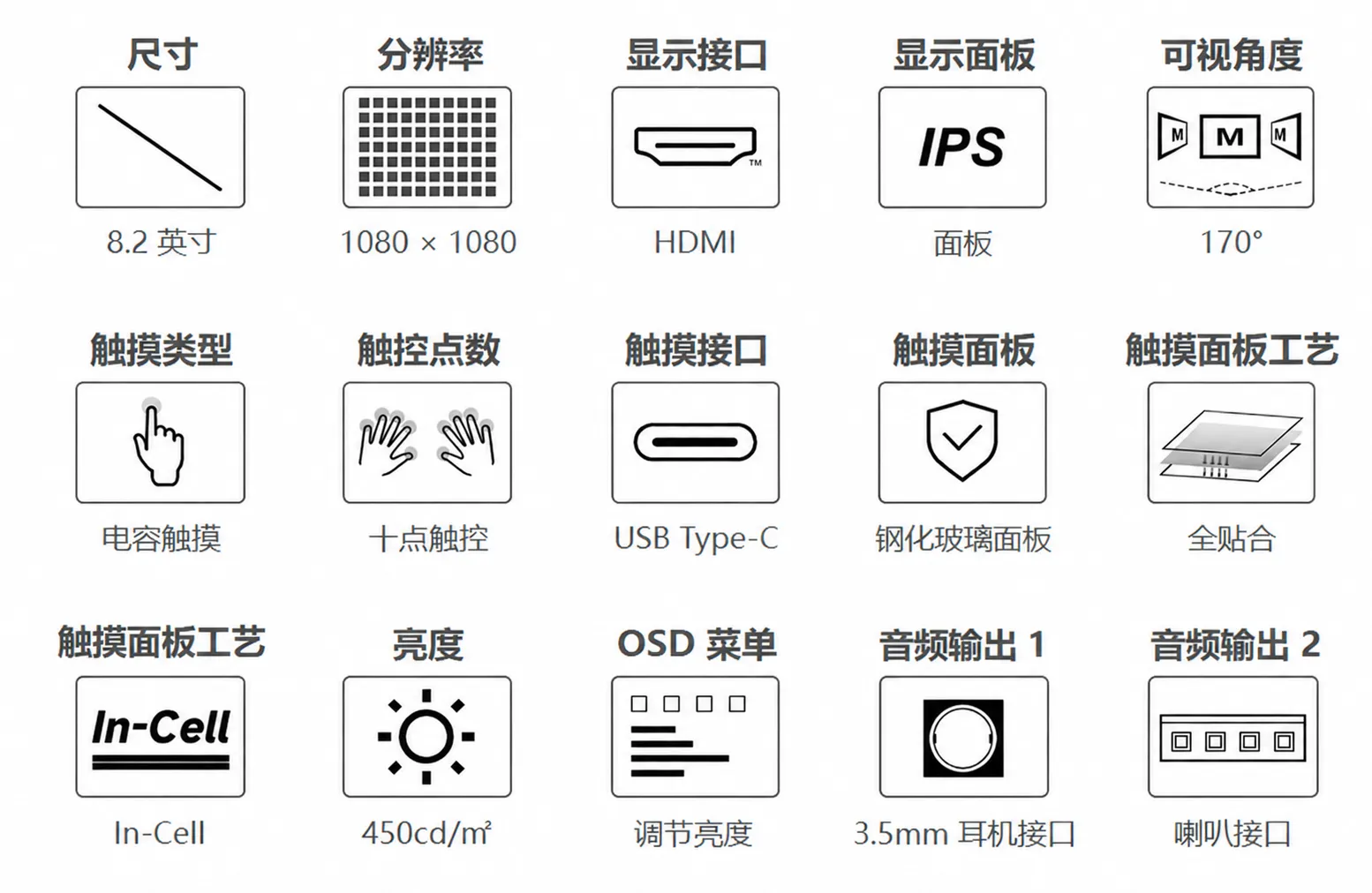

产品特性
- 8.2 英寸 IPS 圆形显示屏，硬件分辨率为 1080 × 1080，可视角度为 170°。
- 支持 10 点电容触摸，采用全贴合工艺。
- 钢化玻璃面板，硬度为 6H。
- 采用 In-Cell 触摸面板工艺和全贴合工艺。
- 配合 Raspberry Pi 使用时，支持 Raspberry Pi OS / Ubuntu / Kali 和 RetroPie。
- 配合 Jetson Nano 使用时，支持 Ubuntu。
- 通过 HDMI 传输显示信号，通过 USB Type-C 接口传输触摸数据。
- 板载背光开关、返回、亮度增加和亮度减小按键。
- 提供 3.5 mm 音频接口和 MX1.25 4PIN 喇叭接口。
产品参数
| 项目 | 参数 |
|---|---|
| 显示尺寸 | 8.2 英寸 |
| 显示面板 | IPS |
| 硬件分辨率 | 1080 × 1080 |
| 对比度 | 1000:1 |
| 刷新率 | 60 Hz |
| 色域 | 68% NTSC |
| 可视角度 | 170° |
| 亮度 | 450 cd/m² |
| 触摸类型 | 10 点电容触摸，实际触控点数取决于系统 |
| 触摸面板 | 钢化玻璃，硬度 6H，In-Cell 触摸工艺，全贴合 |
| 显示接口 | HDMI |
| 触摸接口 | USB Type-C、MX1.25 4PIN |
| 供电接口 | USB Type-C、PH2.0 3PIN |
| 背光调节 | 按键调光 |
| 最大功耗 | 6 W |
| 音频输出 | 3.5 mm 音频接口、MX1.25 4PIN 喇叭接口 |
| 外形尺寸 | 241.16 × 241.16 mm |
| 显示区域 | 208.01 × 208.01 mm |

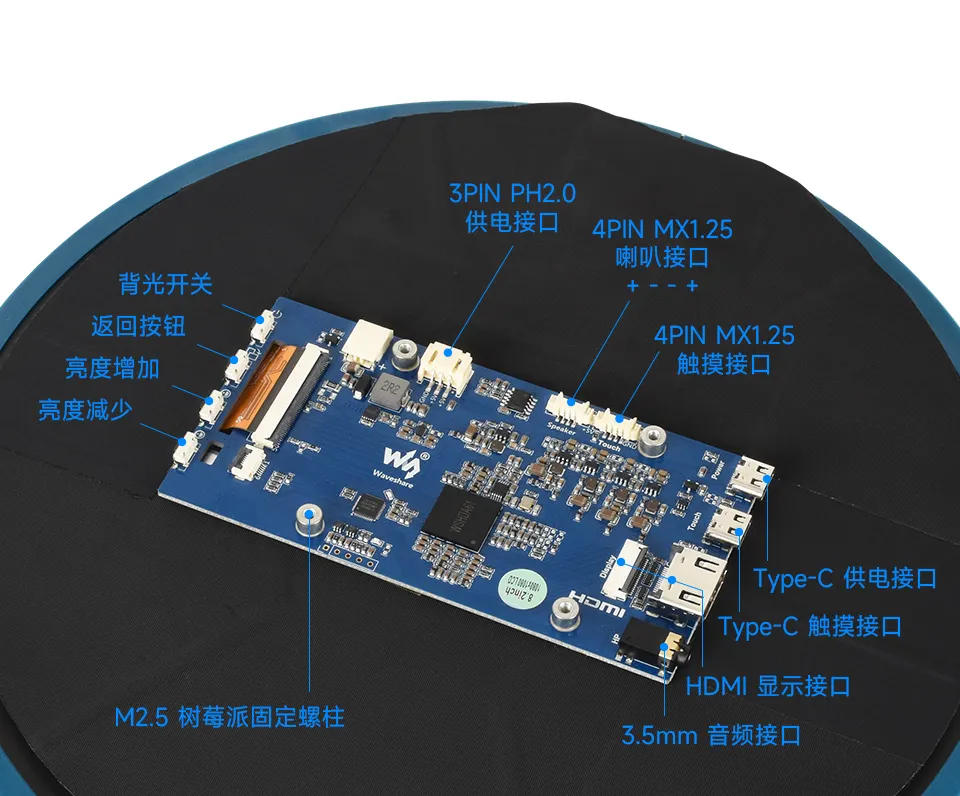

接口介绍
EDID 时序参数
-
如果主控板的系统可以自动识别 EDID 进行显示，则无需额外设置相关时序参数。
-
否则可以参考如下显示时序参数：
| Pixel Clock | H Addressable | H Blanking | V Addressable | V Blanking | H Front Porch | H Sync Width | V Front Porch | V Sync Width | H Image Size | V Image Size | H Border | V Border |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 88.00 | 1080 | 180 | 1080 | 88 | 40 | 8 | 17 | 3 | — | — | 0 | 0 |

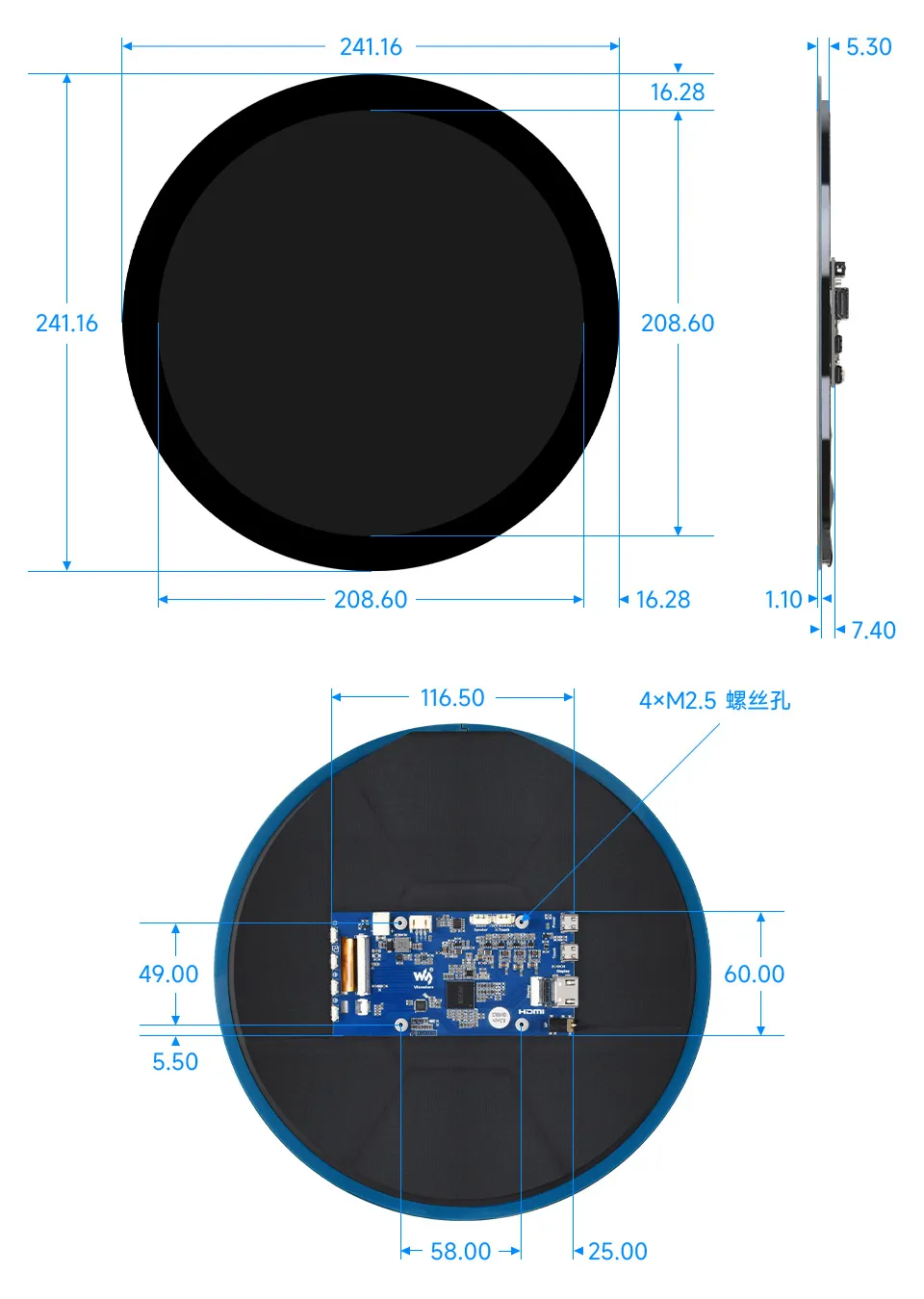

外观尺寸
单位：mm。
