树莓派使用

硬件连接

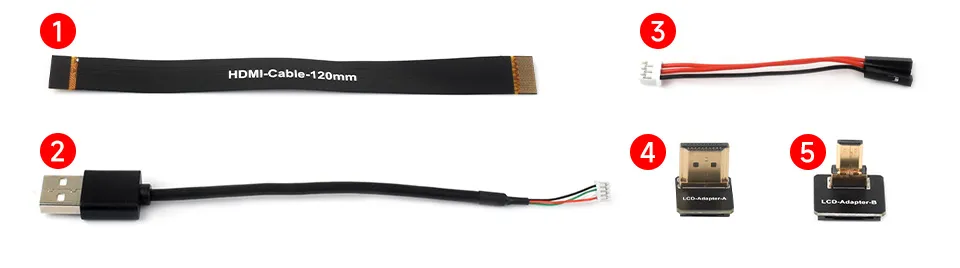

以 Raspberry Pi 5 作为连接示例，先准备屏幕、树莓派主板、电源线、HDMI 线、USB 触摸线及对应转接头。

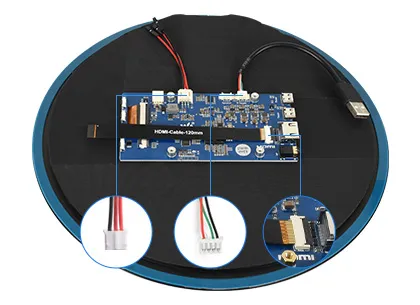

1. 将 HDMI 排线①、USB 触摸线②和供电线③连接到屏幕底板对应接口，确认排线插入到位并锁紧连接器。

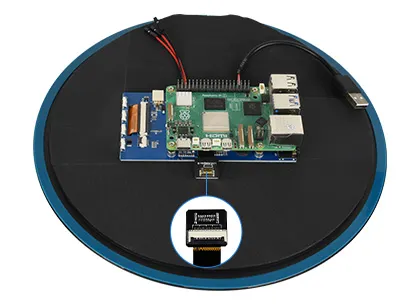

2. 将 HDMI 排线①另一端接入适合主板的转接头。Raspberry Pi 5 / 4B 使用 Micro HDMI 转接头⑤，再连接主板的 Micro HDMI 接口。

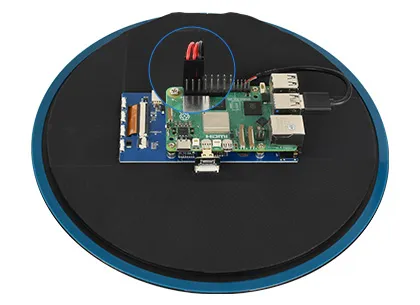

3. 将触摸线②的 USB 插头接入树莓派 USB 接口。按图中位置，将供电线③的两根 5 V 线和 GND 线连接到树莓派对应排针，核对极性后再通电。



软件设置

注意

支持树莓派的 Raspberry Pi OS / Ubuntu / Kali 和 RetroPie 系统。 当 LCD 工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

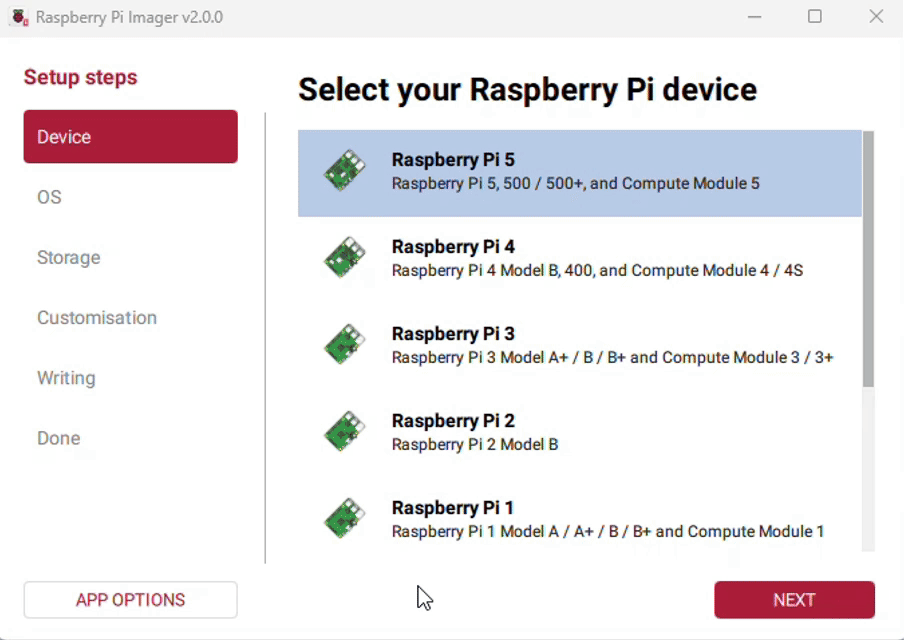

1. 将 TF 卡连接到电脑，下载并使用 Raspberry Pi Imager 烧录最新 Raspberry Pi OS。



2. 烧录完成后，打开 TF 卡根目录中的 config.txt 文件，在文件末尾添加以下配置，保存后安全弹出 TF 卡。

   max_framebuffer_width=1080
   max_framebuffer_height=1080
   hdmi_group=2
   hdmi_mode=87
   hdmi_timings=1080 0 40 8 132 1080 0 17 3 68 0 0 0 60 0 88000000 3

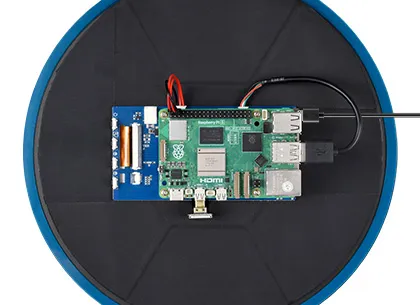

3. 将 TF 卡插入 Raspberry Pi 并给屏幕接入 5 V 电源。系统启动后，显示与触摸功能可正常使用。



由于圆形屏特征，建议搭配树莓派远程登录教程进行开机设置使用。
