8.8inch_Side_Monitor 产品说明

SKU产品
待补8.8inch_Side_Monitor

产品概述​

本产品是通用的8.8英寸HDMI显示屏，480×1920分辨率。 可作为机箱副屏，也支持树莓派和Jetson Nano。

产品特点​

  • 8.8寸IPS屏，硬件分辨率为480×1920
  • 全金属CNC合金外壳
  • 搭配Raspberry Pi使用时，支持Raspberry Pi OS / Ubuntu / Kali和Retropie，免驱
  • 搭配Jetson Nano使用时，支持Ubuntu，免驱
  • 作为计算机显示器使用时，支持Windows 11 / 10 / 8.1 / 8 / 7，免驱
  • 支持背光控制，更省电

搭配PC机使用​

支持Windows 11 /10 / 8.1 / 8 / 7 系统。

使用方法：

  1. 将LCD的Power接口连接到PC机的USB接口。
  2. 将LCD的HDMI接口连接到PC机的HDMI接口。 注意事项：本产品默认是竖屏显示，分辨率(H×V)是480×1920。可以通过修改软件设置，进行横屏显示，详情参见#Windows显示旋转。

Windows显示旋转​

1.右键桌面，进入 “显示设置”：

W-R-3

2.点击检测，选择对应显示屏，设置为扩展模式，然后选择对应的显示方向即可完成显示旋转。

8

搭配树莓派使用​

支持树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie 系统。

当LCD工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示异常。

1. 请在树莓派官网下载最新版本的镜像。将压缩文件下载到PC上，并解压得到.img文件。 2. TF卡连接到PC，使用SDFormatter软件格式化TF卡。 3. 打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像。 4. 烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。

max_framebuffer_height=1920
hdmi_mode=87
hdmi_group=2
hdmi_force_mode=1
hdmi_timings=480 0 30 30 30 1920 0 18 6 6 0 0 0 60 0 66280000 3
gpu_mem=512 #Pi Zero系列请改为 gpu_mem=256
  1. 将LCD的Power接口连接到树莓派的USB接口。
  2. 将LCD的HDMI接口连接到树莓派的HDMI接口，给树莓派上电，正常等待几秒后可正常显示。 注意事项：本产品默认是竖屏显示，分辨率(H×V)是480×1920。可以通过修改软件设置，进行横屏显示，详情参见#旋转。

旋转​

1. 更新系统。Raspberry Pi OS Bullseye分支需要更新软件版本，其他系统这一步骤可以省略。

sudo apt-get update
sudo apt-get full-upgrade

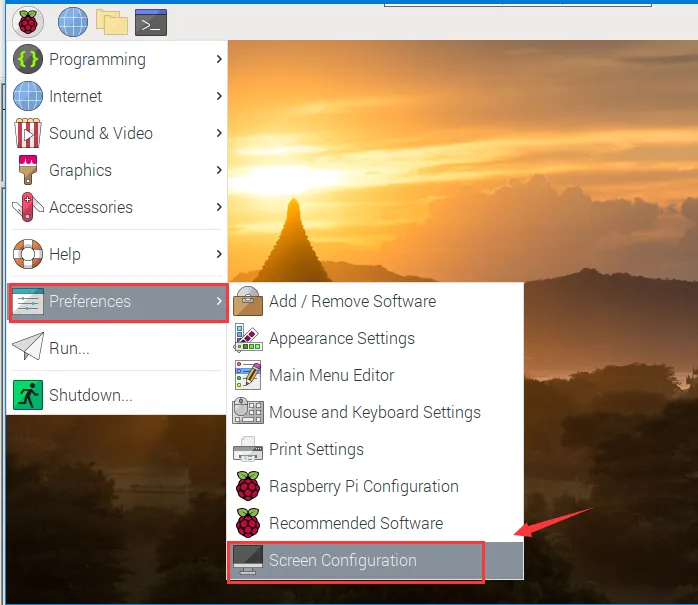

2.进入 “首选项”-> “Preferences” ->“Screen Configuration”

7DSI-C-1

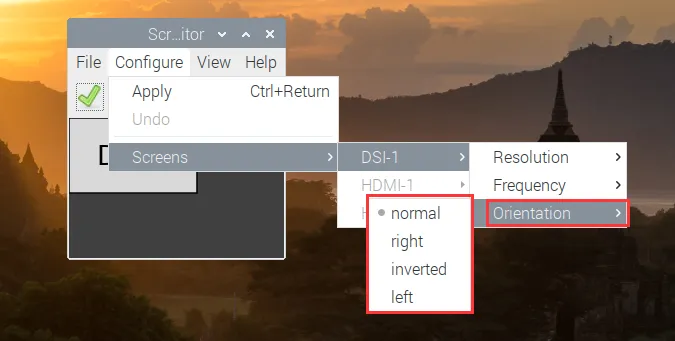

3.点击 “Configure”-> “Screens” -> “HDMI-1”->“Orientation”-> 选择对应的显示方向即可完成显示旋转。 7DSI-C-2

 normal：默认显示方向
 right：显示旋转90度
 inverted：显示旋转180度
 left：显示旋转270度

其它操作​

背光控制​

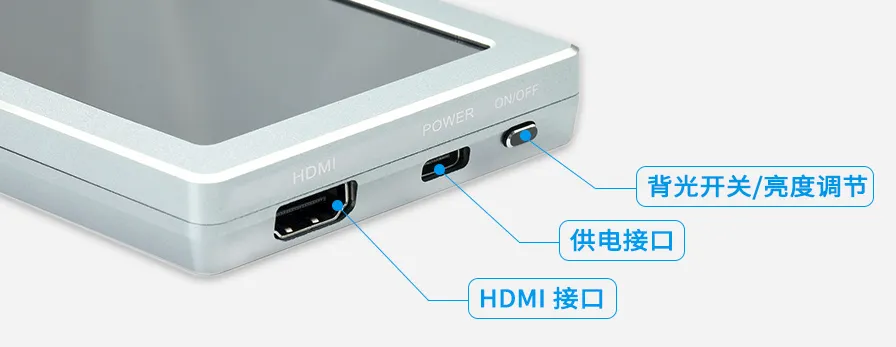

可以通过长按LCD侧边的ON/OFF，来控制背光亮度。

8

AIDA64设置教程​

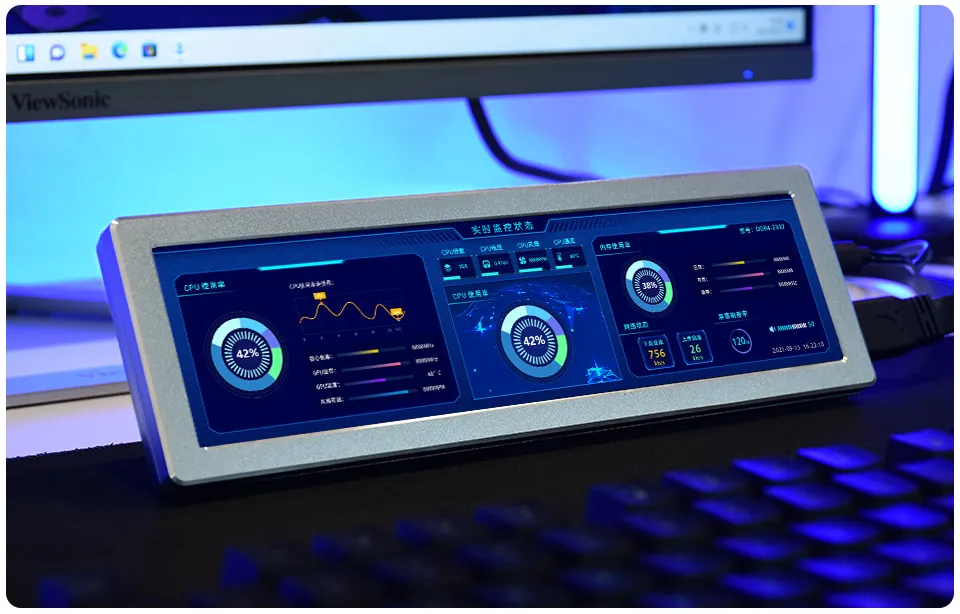

Display1

① 硬件连接：

  • 使用USB线，连接主机USB口到屏幕侧边power接口，起供电作用

  • 使用HDMI线，连接主机HDMI口到屏幕侧边HDMI接口，起显示作用

Mini-PC

② 电脑显示设置：

  • 右键电脑桌面进入“显示设置”

8

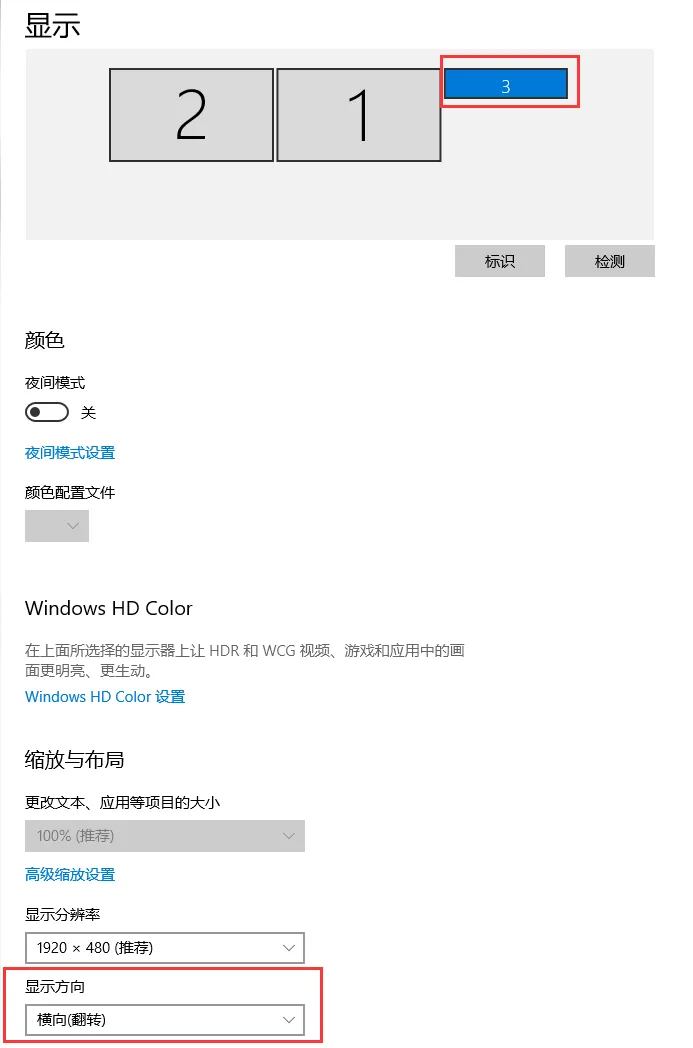

  • 选择对应的显示器，显示模式设为“扩展这些显示器”，调节显示方向为横向

8

③ AIDA64软件设置

8

  • 右击弹出的蓝色区域，进入“管理传感器信息板”

8

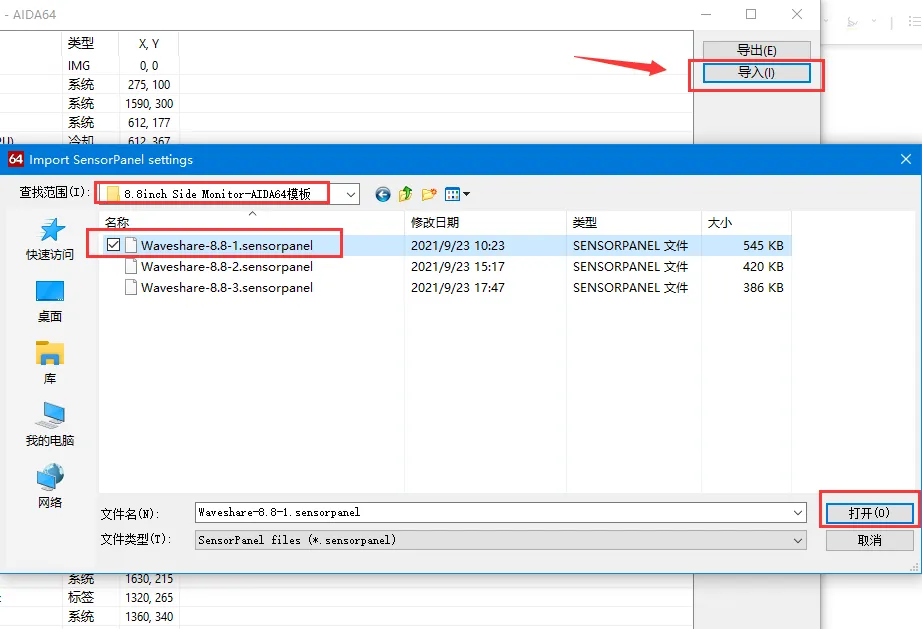

  • 导入微雪配套的工程模板，并将“传感器信息板”拖动至副屏，即可完成设置。

8
